| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | J13H | 材质 : | 不锈钢 |
| 连接形式 : | 内螺纹 | 工作温度 : | 常温 |
| 压力环境 : | 常压 | 驱动方式 : | 手动 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀杆 | 用途 : | 调节 |
| 适用介质 : | 水 | 类型(通道位置) : | 直通式 |
| 规格 : | DN10 |
一、J13H内螺纹针型阀应用规范
设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：内螺纹连接、承插焊连接
结构特征：锥面密封：浮动阀瓣；上螺纹阀杆
检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
二、J13H内螺纹针型阀产品用途
内螺纹针型阀阀体材质采用不锈钢（2Cr13或1Cr18Ni9Ti)锻制而成，如用户需要也可用40钢锻制。连接形式采用英制圆柱管牙内螺纹加工。适用于化工、化肥、工业锅炉等管道。
三、J13H内螺纹针型阀性能规范
实验项目 |
压力值 |
公称压力 |
16 |
壳体实验 |
24 |
密封试验 |
17.6 |
气压试验 |
9.6 |
适用温度 |
≤180℃ |
适用介质 |
水、蒸汽、油品等 |
四、J13H内螺纹针型阀零件材质
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
J13W-160Ⅲ |
20# |
20# |
2Cr13 |
20# |
PTFE |
J13W-160PⅢ |
SS304 |
SS304 |
SS304 |
SS304 |
五、J13H内螺纹针型阀连接尺寸
规格 |
G |
L |
H |
Do |
重量（kg） |
DN6 |
1/4 |
65 |
90 |
63 |
0.65 |
DN10 |
3/8 |
65 |
90 |
63 |
0.65 |
DN15 |
1/2 |
65 |
90 |
63 |
0.8 |
DN20 |
3/4 |
80 |
105 |
90 |
1.0 |
DN25 |
1″ |
90 |
120 |
110 |
19 |

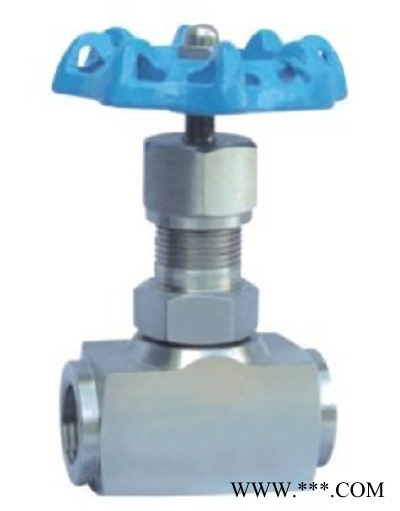

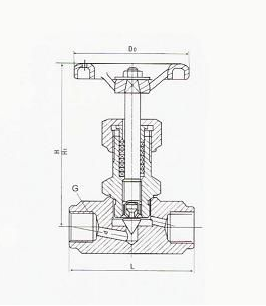

六、J13H内螺纹针型阀实物图及结构图
