| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | J21 | 材质 : | 不锈钢 |
| 连接形式 : | 外螺纹 | 工作温度 : | 常温 |
| 压力环境 : | 常压 | 驱动方式 : | 手动 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀杆 | 用途 : | 调节 |
| 适用介质 : | 水 | 类型(通道位置) : | 直通式 |
| 规格 : | DN10 |
一、J21外螺纹针型阀应用规范
设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：对焊式管接头
结构特征：锥面密封；浮动阀瓣
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
二、J21外螺纹针型阀性能规范
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 32 |
| 壳体实验 | 48 |
| 密封试验 | 35.2 |
| 气压试验 | 19.2 |
| 适用温度 | ≤425℃ |
| 适用介质 | 水、蒸汽、油品等 |
三、J21外螺纹针型阀零件材质
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J21W-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J21W-320P | SS304 | SS304 | SS304 | SS304 |
四、J21外螺纹针型阀规格尺寸
| 规格 | M | Ф | L1 | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | φ14×4 | 66 | 140 | 96 | 63 | 0.85 |
| DN10 | M24×1.5 | φ18×4 | 78 | 160 | 115 | 78 | 1.1 |
| DN15 | M30×1.5 | φ22×4 | 94 | 180 | 122 | 100 | 2.0 |
| DN20 | M36×1.5 | φ28×4 | 108 | 220 | 156 | 110 | 3.5 |
| DN25 | M39×1.5 | φ33×4 | 110 | 230 | 170 | 140 | 4.3 |

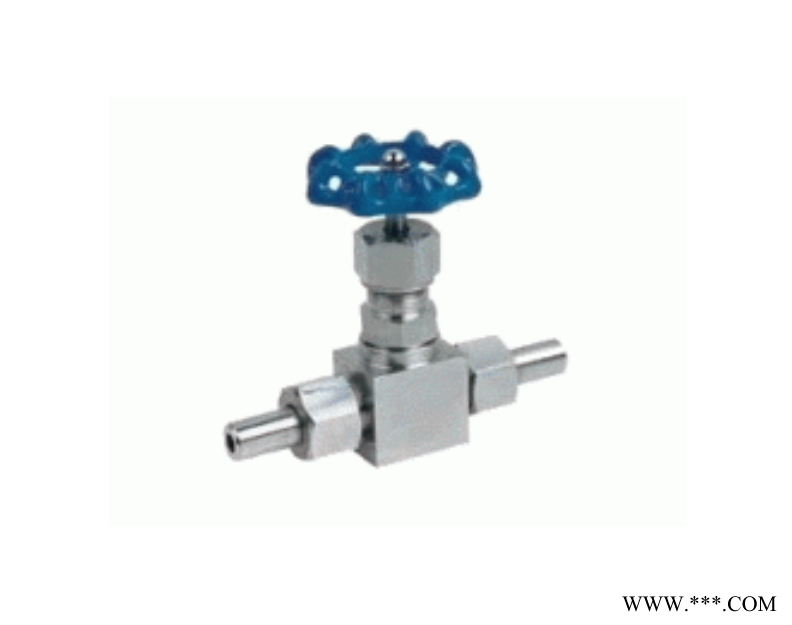

五、J21外螺纹针型阀实物图及结构图
