品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | J13 | 材质 : | 不锈钢 |
| 连接形式 : | 内螺纹 | 工作温度 : | 常温 |
| 压力环境 : | 常压 | 驱动方式 : | 手动 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀杆 | 用途 : | 截止 |
| 适用介质 : | 水 | 类型(通道位置) : | 直通式 |
| 规格 : | DN10 |
一、J13大连式内螺纹针型阀应用规范
设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：内螺纹连接、承插焊连接
结构特征：锥面密封：浮动阀瓣；上螺纹阀杆
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
二、J13大连式内螺纹针型阀应用范围
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
三、J13大连式内螺纹针型阀性能规范
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 16 |
| 壳体实验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 9.6 |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
四、J13大连式内螺纹针型阀零件材质
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J13W-160Ⅲ | 20# | 20# | 2Cr13 | 20# | PTFE |
| J13W-160PⅢ | SS304 | SS304 | SS304 | SS304 |
五、J13大连式内螺纹针型阀外形尺寸
| 规格 | G | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|
| DN6 | 1/4 | 65 | 90 | 63 | 0.65 |
| DN10 | 3/8 | 65 | 90 | 63 | 0.65 |
| DN15 | 1/2 | 65 | 90 | 63 | 0.8 |
| DN20 | 3/4 | 80 | 105 | 90 | 1.0 |
| DN25 | 1″ | 90 | 120 | 110 | 19 |

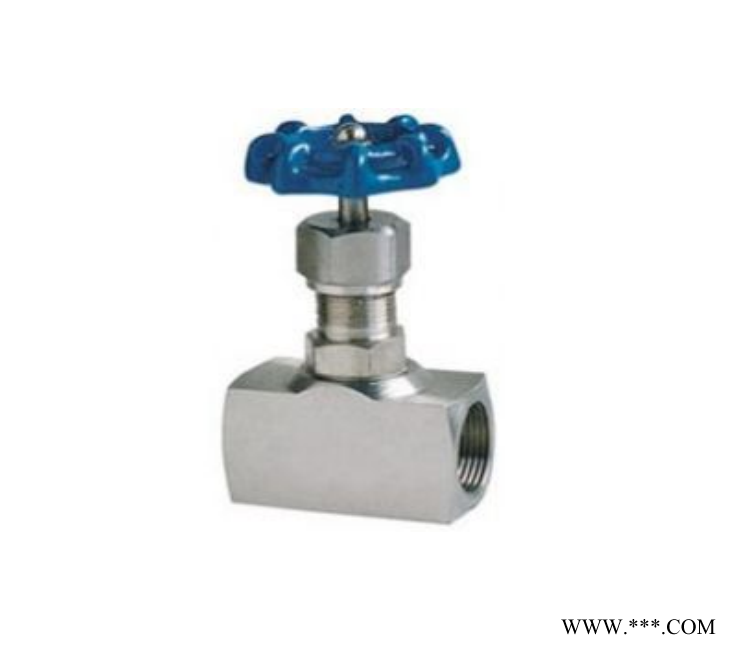

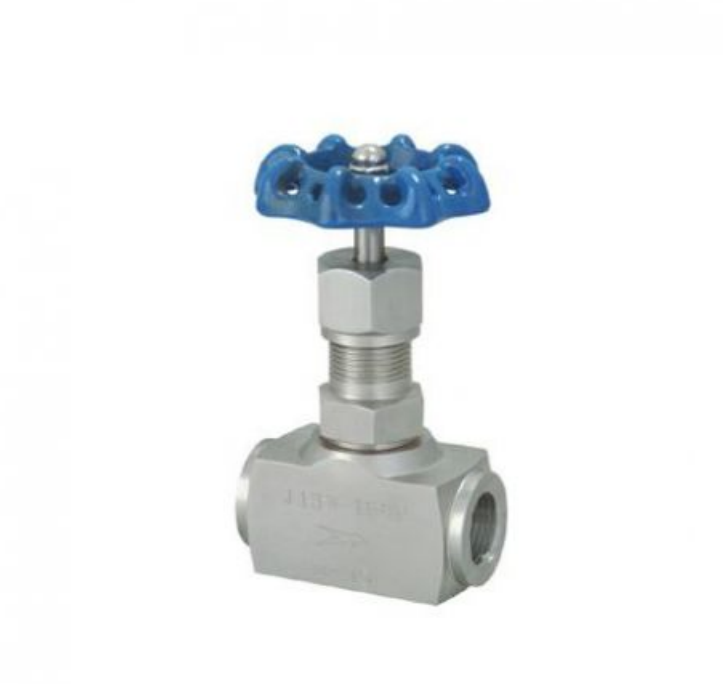

六、J13大连式内螺纹针型阀实物图及结构图
