品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | J48 | 材质 : | 不锈钢 |
| 连接形式 : | 法兰 | 工作温度 : | 常温 |
| 压力环境 : | 常压 | 驱动方式 : | 手动 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀杆 | 用途 : | 调节 |
| 适用介质 : | 水 | 类型(通道位置) : | 直通式 |
| 规格 : | DN20 |
一、J48法兰针型阀应用规范
设计制造：GB/T 12224-1989；GB/T12235-1989
连接形式：法兰连接；内螺纹连接
结构特征：锥面密封；上螺纹阀杆
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
二、J48法兰针型阀应用范围
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
三、J48法兰针型阀性能规范
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 4 |
| 壳体实验 | 6 |
| 密封试验 | 4.4 |
| 气压试验 | 2.4 |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
四、J48法兰针型阀零件材质
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J48-W-40 | 20# | 20# | 2Cr13 | 20# | PTFE |
| J48-40P | SS304 | SS304 | SS304 | SS304 |
五、J48法兰针型阀外形尺寸
| 规格 | A | B | C | F | f | N-Ф | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| DN10 | 90 | 60 | 41 | 14 | 2 | 4-φ14 | 130 | 90 | 63 | 2.0 |
| DN15 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | 130 | 90 | 63 | 2.5 |
| DN20 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | 150 | 105 | 90 | 3.5 |
| DN25 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | 160 | 120 | 100 | 4.0 |

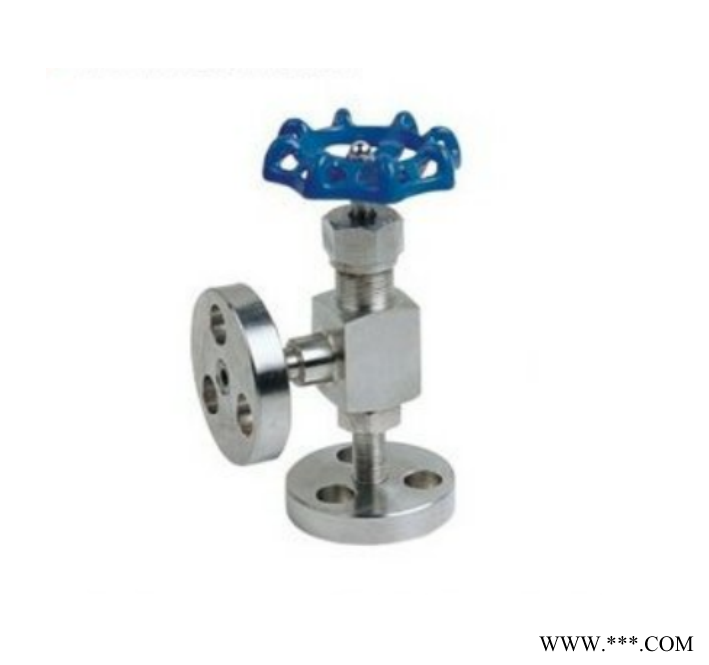

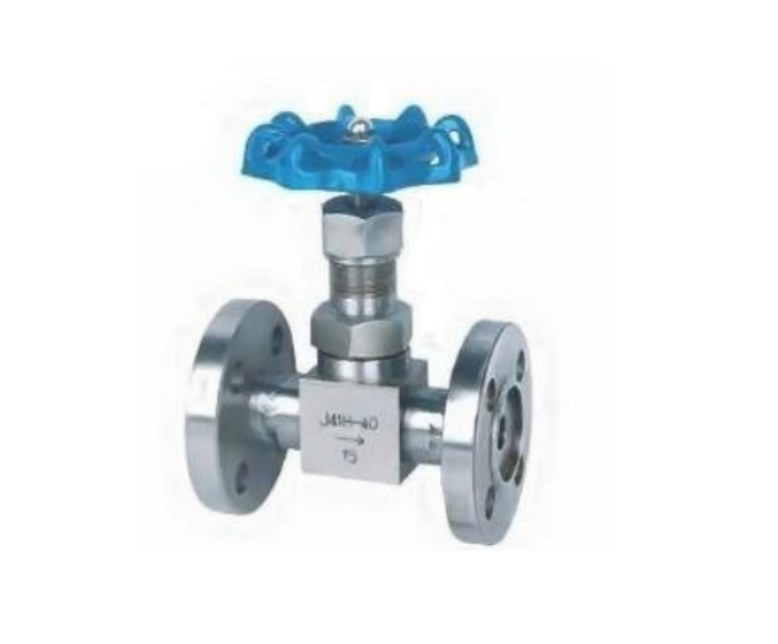

六、J48法兰针型阀实物图及结构图
