品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | SS-6NBSW8T | 材质 : | 不锈钢 |
| 连接形式 : | 焊接 | 工作温度 : | 高温 |
| 压力环境 : | 高压 | 驱动方式 : | 手动 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀杆 | 用途 : | 调节 |
| 适用介质 : | 水 | 类型(通道位置) : | 直通式 |
| 规格 : | DN10 |
一、SS-6NBSW8T美标焊接针型阀技术说明
SS-6NBSW8T美标焊接针型阀设计参考Swagelok公司，检验根据API598标准。完全能够满足国产代进口的各项性能要求。
采用硬质钴铬钨合金钢球阀瓣。硬度高，且能在介质冲刷过程中做三维旋转，提高了阀瓣抗苛刻工况冲蚀的性能，解决了密封面内漏问题。
阀体与接头（阀盖）采用斜面硬对硬密封，密封性能可靠。有效防止阀门外漏。
二、SS-6NBSW8T美标焊接针型阀适用范围
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
三、SS-6NBSW8T美标焊接针型阀性能规范
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | PN |
| 壳体实验 | 1.5PN |
| 密封试验 | 1.1PN |
| 气压试验 | 0.6PN |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
四、SS-6NBSW8T美标焊接针型阀零件材质
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| SS-6NBSW8T | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| SS304 | SS304 | SS304 | SS304 | ||
| SS304 | SS304 | SS316 | SS304 |
五、SS-6NBSW8T美标焊接针型阀外形尺寸
| 规格 | SW | L1 | L | H | D0 | 重量（kg） |
|---|---|---|---|---|---|---|
| DN6 | 14.1 | 9.6 | 60 | 92 | 63 | 0.6 |
| DN10 | 17.6 | 9.6 | 62 | 95 | 63 | 0.6 |
| DN15 | 21.8 | 9.6 | 80 | 108 | 89 | 1.1 |

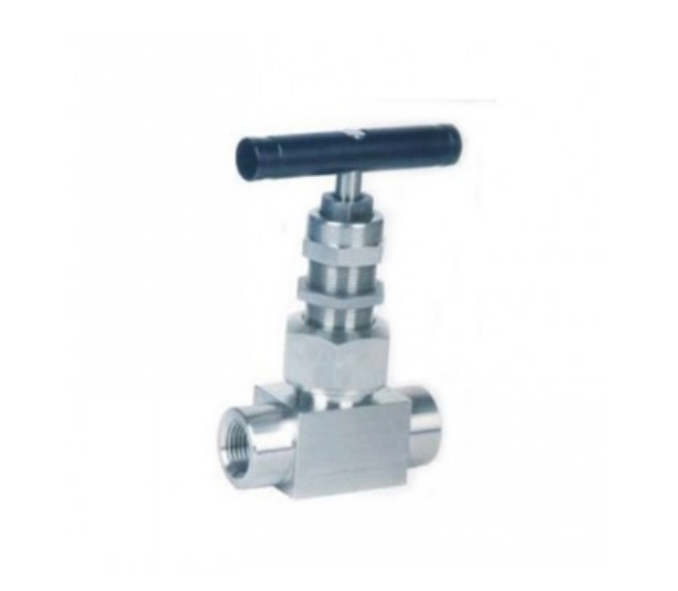

六、SS-6NBSW8T美标焊接针型阀实物图及结构图
