品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | J23W | 材质 : | 不锈钢 |
| 连接形式 : | 外螺纹 | 工作温度 : | 常温 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀杆 |
| 用途 : | 调节 | 适用介质 : | 水 |
| 类型(通道位置) : | 直通式 | 规格 : | DN10 |
一、J23W外螺纹针型阀产品概述
J23W外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
二、J23W外螺纹针型阀应用规范
设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：对焊式管接头；卡套式
结构特征：锥面密封；浮动阀瓣
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
三、J23W外螺纹针型阀性能规范
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 16 |
| 壳体实验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 9.6 |
| 适用温度 | ≤425℃ |
| 适用介质 | 水、蒸汽、油品等 |
四、J23W外螺纹针型阀零件材质
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J23W-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J23W-160P | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
五、J23W外螺纹针型阀外形尺寸
| 规格 | M | Ф | L1 | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | φ14×4 | 66 | 140 | 84 | 63 | 0.65 |
| DN10 | M24×4.5 | φ18×4 | 78 | 160 | 93 | 78 | 0.8 |

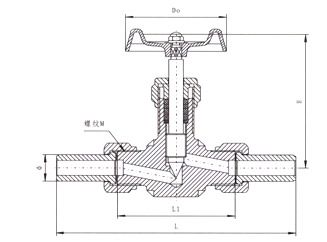

六、J23W外螺纹针型阀结构图
