品牌:工奥阀门
起订:1个
供应:10000个
立即购买
| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | J24 | 材质 : | 不锈钢 |
| 连接形式 : | 外螺纹 | 工作温度 : | 常温 |
| 压力环境 : | 常压 | 驱动方式 : | 手动 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀杆 | 用途 : | 调节 |
| 适用介质 : | 水 | 类型(通道位置) : | 直通式 |
| 规格 : | DN10 |
一、J24角式针型阀产品概述
J24角式针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。
二、J24角式针型阀应用规范
设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：对焊式管接头；内螺纹连接
结构特征：锥面密封：浮动阀瓣；直角式通道
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
三、J24角式针型阀性能规范
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 16 |
| 壳体实验 | 24 |
| 密封试验 | 17.6 |
| 气压试验 | 9.6 |
| 适用温度 | ≤425℃ |
| 适用介质 | 水、蒸汽、油品等 |
四、J24角式针型阀零件材质
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J24H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J24W-160P | SS304 | SS304 | SS304 | SS304 |

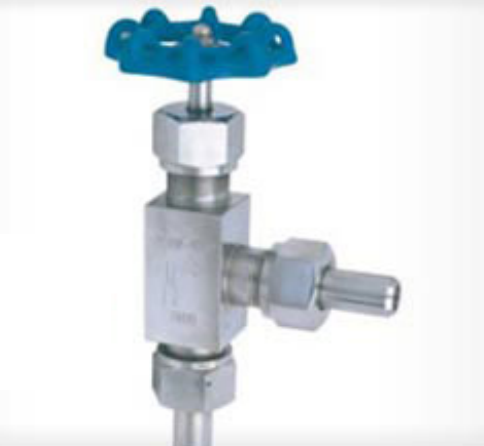

五、J24角式针型阀实物图及节结构图
