| 产品特性 : | 接通 切断 | 品牌 : | 欧业阀门 |
| 型号 : | Q347F | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 结构形式 : | 固定球球阀 |
| 3C阀门类别 : | 工业 | 公称通径 : | 100 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 美标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 水 |
| 规格 : | 100mm |
简介：

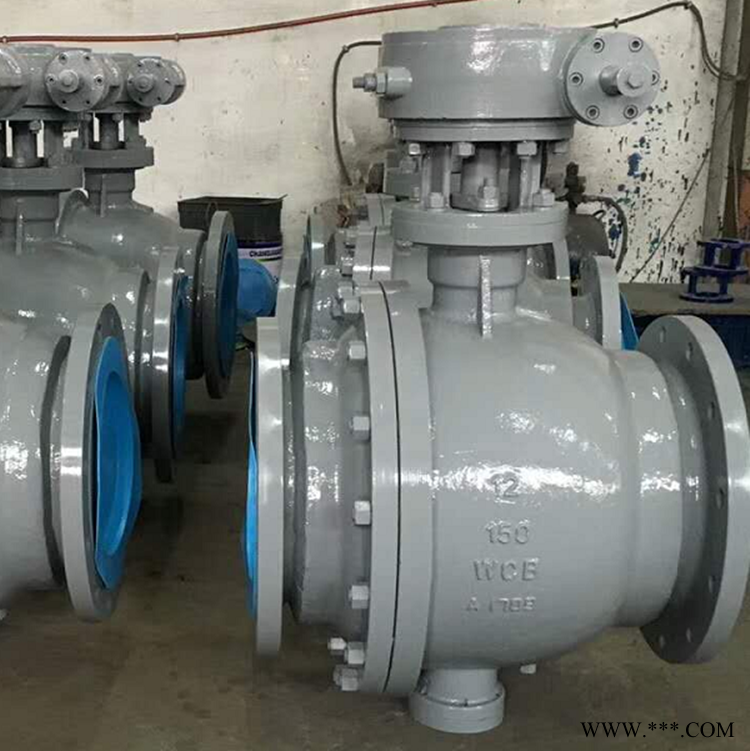

Q347F美标固定式球阀适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
Q347F美标固定式球阀执行标准：
检验和测试按照【API598】
防火设计按照【API607】
设计制造按【ANSI/ASME B16.34】
结构长度按【ANSI/ASME B16.10】
法兰标准按【ANSI/ASME B16.5RF】
Q347F美标固定式球阀主要零部件材料表:
序号 |
零件名称 |
材料名称 |
Q347F |
||
1 |
阀体 |
A216-WCB |
2 |
弹簧 |
LnconelX-750 |
3 |
阀座密封圈 |
PTFE |
4 |
球体 |
A105+ENP |
5 |
轴承 |
PTFE+STAINLESS/STEEL |
6 |
O型圈 |
NBR |
7 |
阀杆 |
A276-410 |
8 |
垫片 |
PTFE |
9 |
螺母 |
A194-2H |
10 |
螺栓 |
A193-B7 |
11 |
固定阀杆 |
A276-410 |
12 |
阀座 |
A105+ENP |
