品牌:欧业阀门
起订:1件
供应:999件
立即购买
| 产品特性 : | 消除水锤好 | 品牌 : | 欧业阀门 |
| 型号 : | PXH44H | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 结构形式 : | 旋启式 | 公称通径 : | 15-500 |
| 适用介质 : | 形态 : | 旋转式 | |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | 15-500 |
简介：

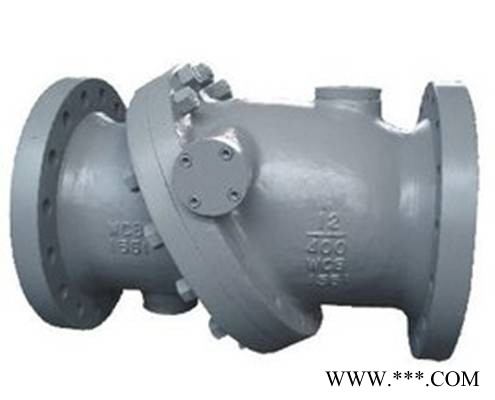

PXH44H-150LB斜盘式无撞击止回阀是法兰尺寸按为ASME B16.5 GB HG SH的无撞击止回阀。其主要优点是克服旋启式止回阀、升降式上回阀在工况下产生的撞击、水击现象，实现无撞击操作。
设计规范
法兰尺寸按:ASME B16.5 GB HG SH
压力等级:Class 150、300、600 PN 2.0 、5.0、10.0 MPa
结构特点
双偏心阀瓣，关闭时阀痤与密封面逐步接触，达到无撞击、无噪声工作。
微弹性金属阀座，密封性能好。
蝶式阀瓣设计，开关迅速、灵敏，使用寿命长。
斜盘式结构使流体通道呈流线型，流阻小，有节能效果。
零件材料
代码 |
阀体 |
阀瓣 |
密封座 |
|
P |
CF8 |
CF8+STL |
0Cr19Ni9 |
PTFE |
R |
CF8M |
CF8M+STL |
0Cr17Ni12Mo2 |
|
K |
CF3 |
CF3+STL |
00Cr19Ni11 |
|
J |
CF3M |
CF3M+STL |
00Cr17Ni14Mo2 |
|
E |
CN7M |
CN7M+STL |
20号合金 |
|
C |
WCB |
WCB+13Cr |
0Cr19Ni9 |
|
D |
LCB |
CF8+STL |
0Cr19Ni9 |
|
