品牌:欧业阀门
起订:1件
供应:999件
立即购买
| 产品特性 : | 防止倒流 | 品牌 : | 欧业阀门 |
| 型号 : | HQ45X | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 结构形式 : | 旋启式 | 公称通径 : | 15-500 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

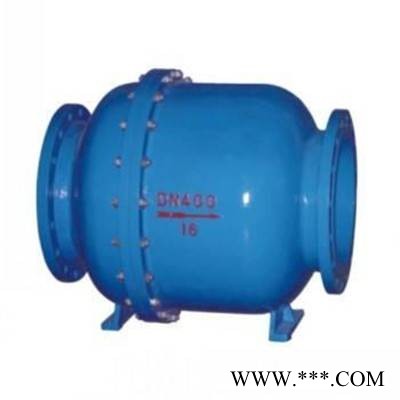

HQ45X微阻球形止回阀采用橡胶包球为阀瓣，在介质的作用下，可字啊阀体内地滑道上滚动，从而打开或关闭阀门。具有流量大，流阻损失小，密封性能好，消声关闭，能减小水击波。水平或垂直安装均 可。可安装与冷水、热水、工业及生活污水等水泵出口，防止介质倒流。此阀零件少，拆卸方便。球体的胶层有很好的弹性和耐磨性，故具有减振、吸振，易 于密封，工作安全可靠。
一、HQ45X微阻球形止回阀主要技术参数：
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
二、零部件材质：
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢 |
球体 |
碳钢+橡胶 |
阀座 |
碳钢、不锈钢 |
三、产品连接尺寸：
HQ45X-10/16外型尺寸 |
||||||||||||
公称通径 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
L（mm) |
550 |
650 |
698 |
781 |
914 |
978 |
978 |
1295 |
1448 |
1600 |
1760 |
1900 |
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
连接尺寸 |
法兰连接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84标准 |
|||||||||||
