价格:
￥1000.00/件
品牌:欧业阀门
起订:1件
供应:999件
立即购买
| 产品特性 : |
防止倒流 |
品牌 : |
欧业阀门 |
| 型号 : |
H64Y |
材质 : |
铸钢 |
| 连接形式 : |
焊接 |
加工定制 : |
是 |
| 结构形式 : |
旋启式 |
公称通径 : |
15-500 |
| 适用介质 : |
油品 |
压力环境 : |
高压 |
| 标准 : |
美标 |
流动方向 : |
单向 |
| 驱动方式 : |
手动 |
工作温度 : |
高温 |
| 类型(通道位置) : |
直通式 |
规格 : |
15-500 |
简述：

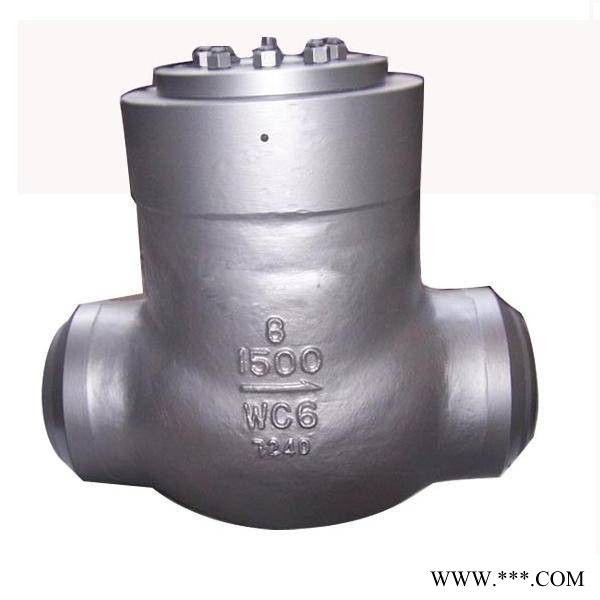

美标焊接电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。
一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
安装注意事顶
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
美标焊接电站止回阀主要零件的材料说明：
零件名称 |
材料牌号 |
阀体 |
WCB |
WC1 |
WC6 |
WC9 |
阀座 |
25 |
15CrMoA |
12Cr1MoVA |
阀瓣 |
WCB |
WC1 |
WC6 |
WC9 |
摇杆 |
WCB |
WC1 |
WC6 |
WC9 |
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
销轴 |
1Cr17Ni2 |
20Cr1Mo1V1A |
密封环 |
S软钢（增强柔性石墨） |
S软钢 |
F软钢 |
工作温度 |
≤425℃ |
≤450℃ |
≤540℃ |
≤570℃ |
适用介质 |
蒸气、水 |
