品牌:欧业阀门
起订:1件
供应:999件
| 产品特性 : | 密封性好 | 品牌 : | 欧业阀门 |

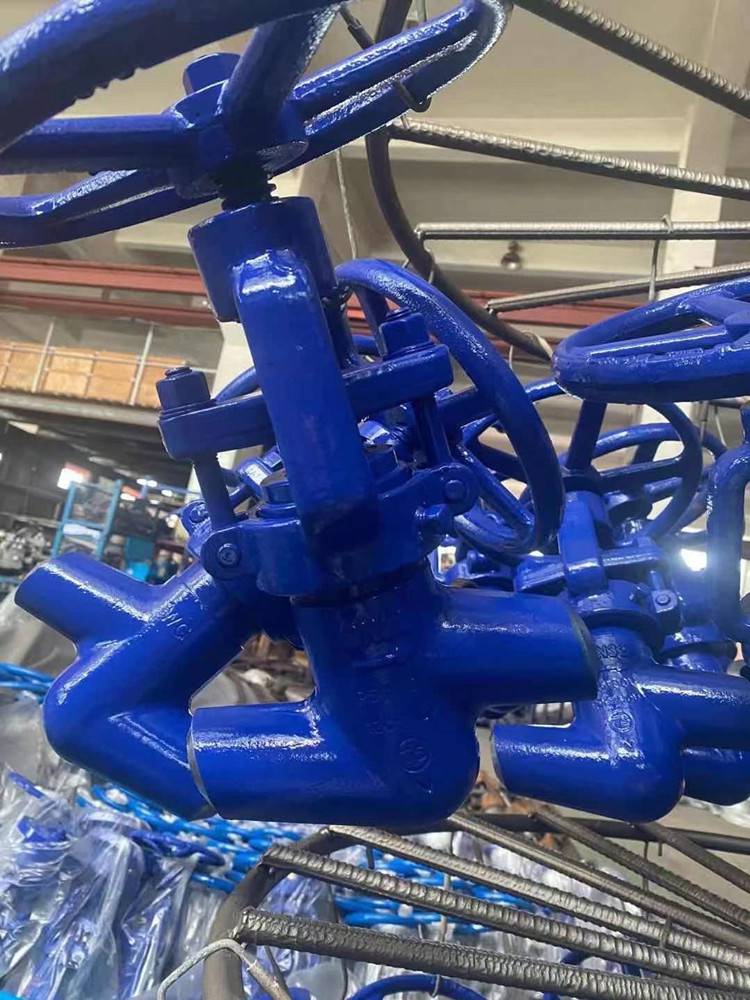

| 型号 : | J61Y | 连接形式 : | 焊接 |
| 材质 : | 碳钢 | 公称通径 : | 10-500 |
| 3C阀门类别 : | 工业 | 适用介质 : | 油品 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 类型(通道位置) : | 直通式 |
| 规格 : | 10-500 |
简介
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
选用原则
其选用原则是: 1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。 3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。 4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。 5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。 6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。 7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上。
设计制造标准：ASME B16.34、E101
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
型号 |
公称压力PN(MPa) |
试验压力PN(MPa) |
适用温度（℃） |
适用介质 |
|
强度试验 |
密度试验 |
||||
J61Y-200 |
20.0 |
30 |
22 |
425 |
水、蒸汽、油品 |
J61Y-250 |
25.0 |
37.5 |
27.5 |
||
J61Y-320 |
32.0 |
48 |
35.2 |
||
J61Y-P54/100V |
P54/100V |
30 |
11 |
540 |
|
J61Y-P54/140V |
P54/140V |
40 |
15.4 |
||
J61Y-P54/170V |
P54/170V |
48 |
19 |
||
J61Y-P57/170V |
P57/170V |
63 |
19 |
570 |
|
