品牌:欧业阀门
起订:1件
供应:999件
| 产品特性 : | 截止流量 | 品牌 : | 欧业阀门 |
| 型号 : | J65Y | 连接形式 : | 焊接 |
| 材质 : | 碳钢 | 公称通径 : | 15-500 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 类型(通道位置) : | 直通式 |
| 规格 : | 15-500 |

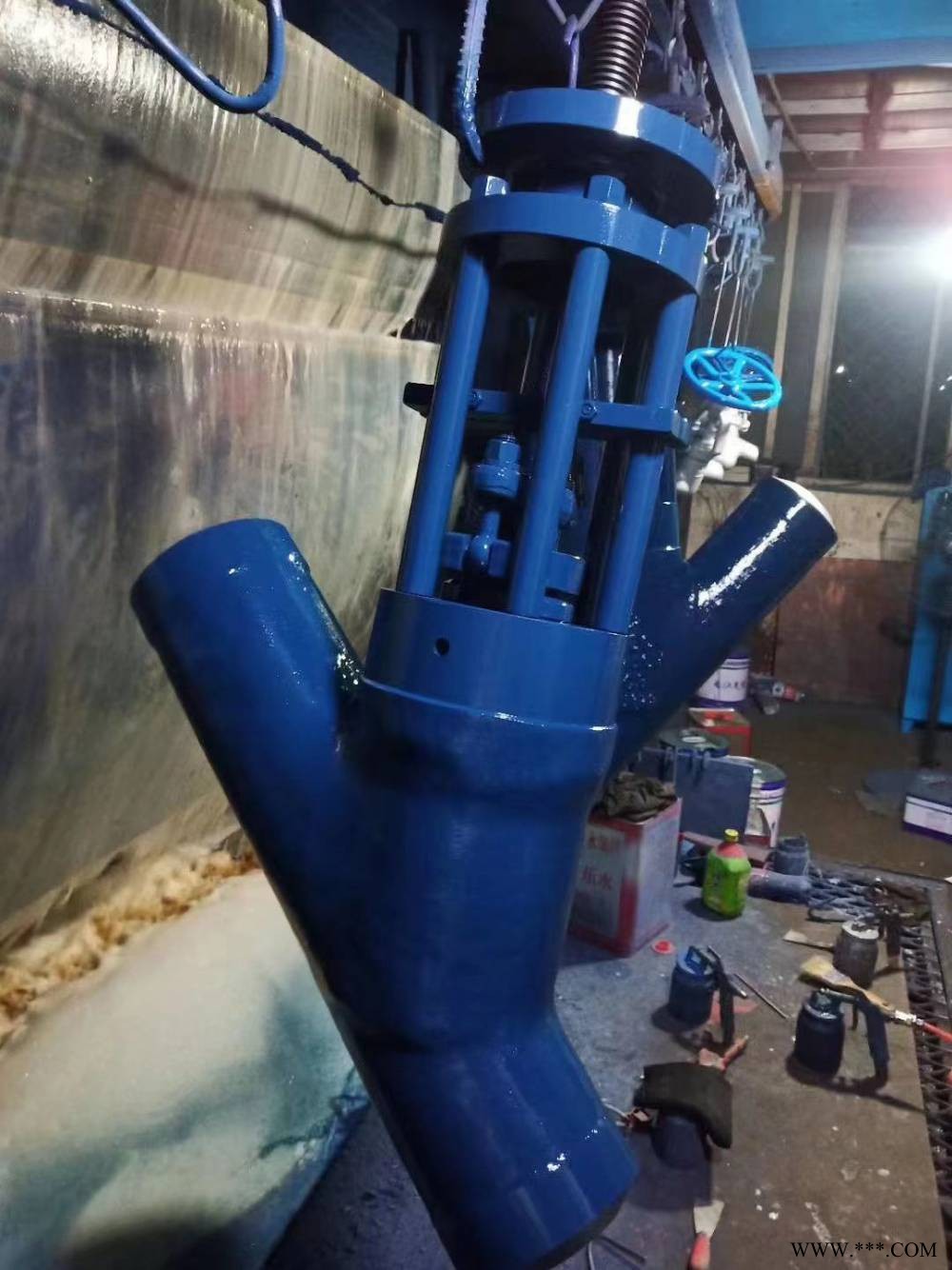

高温高压电站Y型截止阀结构特点：
1，采用压力自紧式密封结构，用牵制板予紧密封圈，密封圈采用成型的柔性石墨圈，介质压力越高，密封性能越好．
2，采用撞击式手轮减少了操作力．
3，阀座嵌入阀体，平面密封，阀瓣与阀座密封面均采用钴基硬质合金等离子喷焊而成，耐磨，抗擦伤，阀杆表面经抗蚀性氮化处理，介质从阀瓣下面流入．
高温高压直流式对焊截止阀,直流式对焊截止阀,高温高压截止阀
二、高温高压电站Y型截止阀主要零件材料：
零件名称 |
材料牌号 |
||
阀体 |
WCB |
WC6 |
WC9 |
活塞 |
A105 |
WC6 |
WC9 |
阀盖 |
25 |
12Cr1MoVA |
|
阀杆 |
1Cr17Ni2 |
20Cr1Mo1V1A |
|
密封环 |
05F |
05F |
柔性石墨 |
四开环 |
1Cr13 |
20CrMOIVIA |
|
填料 |
BSP-600 |
BSP-600 |
|
支架 |
WCB |
WCB |
|
阀杆螺母 |
ZQAL9-4 |
ZQAL9-4 |
|
三、高温高压电站Y型截止阀应用规范：
1、设计制造JB3595规定
2、结构长度按JB3595规定或按用户要求
3、连接端按JB3595规定或按用户要求
4、阀门检查和试验按JB3595规定
四、高温高压电站Y型截止阀订货号、尺寸和重量：
公称通径 |
尺寸（mm） |
重量（Kg） |
|||||
L |
D1 |
Do |
H |
Lo |
L1 |
||
PN32（320）J565Y-320V型 |
|||||||
80 |
390 |
64 |
120 |
750 |
- |
- |
121 |
100 |
480 |
108 |
185 |
870 |
- |
- |
212 |
125 |
533 |
132 |
218 |
995 |
- |
- |
312 |
150 |
610 |
166 |
245 |
1205 |
- |
- |
510 |
175 |
750 |
175 |
278 |
1565 |
- |
- |
708 |
200 |
762 |
200 |
290 |
1670 |
- |
- |
980 |
225 |
850 |
108 |
310 |
1705 |
- |
- |
1060 |
250 |
914 |
248 |
348 |
1870 |
- |
- |
1380 |
300 |
1041 |
300 |
430 |
2335 |
- |
- |
2824 |
P54（140）J565Y-P54140V型 |
|||||||
80 |
390 |
64 |
120 |
750 |
- |
- |
130 |
100 |
480 |
108 |
185 |
870 |
- |
- |
212 |
125 |
580 |
132 |
218 |
995 |
- |
- |
312 |
150 |
630 |
166 |
245 |
1205 |
- |
- |
510 |
175 |
750 |
175 |
278 |
1565 |
- |
- |
708 |
200 |
771 |
200 |
290 |
1670 |
- |
- |
980 |
225 |
850 |
108 |
310 |
1705 |
- |
- |
1060 |
250 |
930 |
248 |
348 |
1870 |
- |
- |
1380 |
300 |
1060 |
300 |
430 |
2335 |
- |
- |
2824 |
