| 产品特性 : | 流量精确 | 品牌 : | 欧业阀门 |
| 型号 : | JJM1 | 连接形式 : | 螺纹 |
| 材质 : | 不锈钢 | 公称通径 : | 6-200 |
| 3C阀门类别 : | 工业 | 适用介质 : | |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 电动/气动 |
| 零部件及配件 : | 配件 | 类型(通道位置) : | 直通式 |
简介：

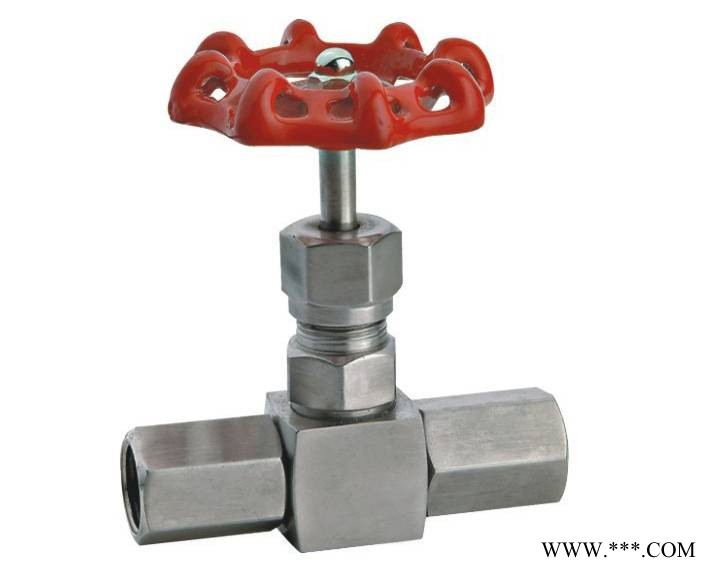

JJM1针型阀密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。该阀种类一般分为普通截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。手动截止阀、球阀可安装在管路的任何位置上。JJM1针型阀是一端接管道，一端接表头。
JJM1针型阀安装要求针型阀安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向*，连接应牢固紧密。
1、 JJM1压力表截止阀性能规范
公称压力:.6.4Mpa
适用温度:≤180℃
适用介质:水、蒸气、油品等
2、JJM1压力表截止阀主要零件材料
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|---|---|---|---|---|---|
JJM1-64 |
20＃ |
20＃ |
2Cr13 |
20＃ |
PTFE |
JJM1-64P |
SS304 |
SS304 |
SS304 |
SS304 |
3、JJM1压力表截止阀主要外形尺寸
规格 |
M1 |
M2 |
L |
H |
Dｏ |
重量(ｋｇ) |
DN6 |
M20х1.5左 |
M20х1.5 |
120 |
84 |
63 |
0..65 |
