品牌:欧业阀门
起订:1件
供应:999件
| 产品特性 : | 节约能源 | 品牌 : | 欧业阀门 |
| 型号 : | Z60Y | 连接形式 : | 焊接 |
| 主体材料 : | 铸钢 | 公称通径 : | 15-500 |
| 3C阀门类别 : | 工业 | 适用介质 : | 油品 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

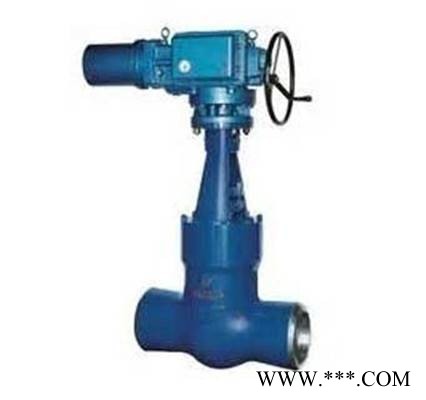

简述：美标电站闸阀“电站闸阀”也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
portant;"="">美标电站闸阀产品采用标准
设计标准 |
JB/T 3593 |
|
结构长度 |
对焊连接 |
JB/T 2788、GB/T 15188.1 |
压力与温度 |
JB/T 3593 |
|
试验和检验 |
JB/T 3593 |
|
焊接坡口 |
JB/T 3593、ASME16.25 |
|
portant;"="">注：阀门连接法兰及焊接坡口可根据用户要求设计制造。
portant;"="">美标电站闸阀主要零件材料
序号 |
零件名称 |
材质 |
1 |
阀体 |
WCB、WC1、WC6、WC9、C12 |
2 |
阀座 |
A105、A182-F11、F22、F5、F9 |
3 |
阀瓣 |
WCB、WC1、WC6、WC9、C12 |
4 |
阀杆 |
A182Gr.F6a、A182 -F22、A182-F11 |
5 |
阀盖 |
WCB、WC1、WC6、WC9、C12 |
6 |
密封圈 |
柔性石墨 |
7 |
四开环 |
A182Gr.F6a、A182 -F22 |
8 |
填料 |
柔性石墨 |
9 |
双头螺柱 |
A193-B7、A182 F22 |
10 |
螺母 |
A194-269、A182 F22 |
11 |
阀杆螺母 |
铜合金 |
12 |
手轮 |
A47-32510 |
portant;"="">
结构特点
portant;"="">1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
portant;"="">2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
portant;"="">3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
portant;"="">4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
portant;"="">5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
portant;"="">6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360度均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
