品牌:Rexroth/力士乐
起订:1件
供应:50件
| 产品特性 : | 截止阀 | 加工定制 : | 是 |

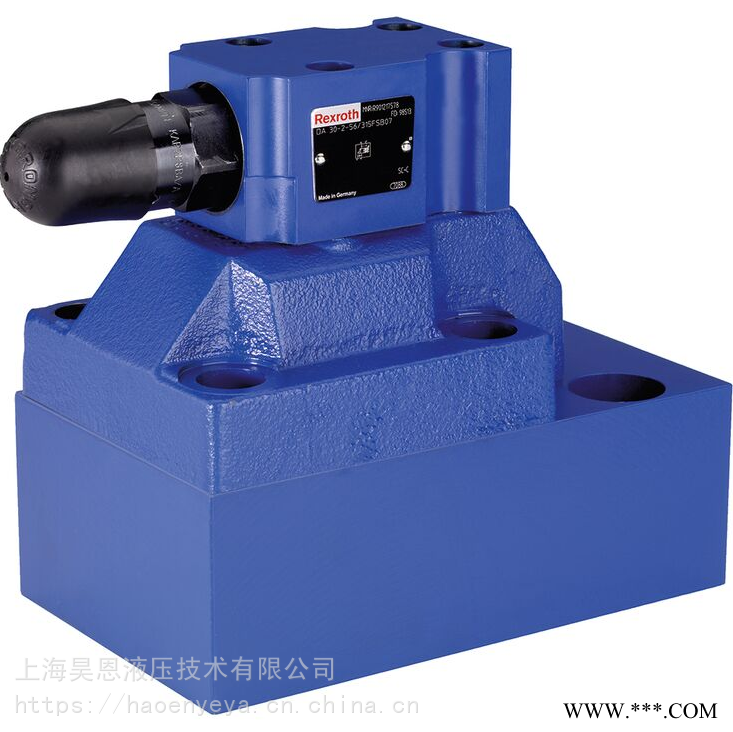

| 品牌 : | Rexroth/力士乐 | 型号 : | DA10-2-5X/315-10 |
| 重量 : | 2KG | 规格 : | 6 |
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。

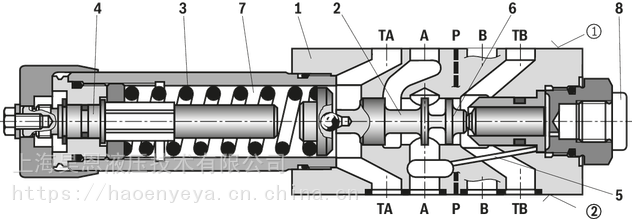

减压阀主要由壳体 (1)、控制阀芯 (2)、压缩弹簧 (3)、调整类型 (4) 和可选单向阀组成。
通过调整类型 (4) 设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A➀ 流向通道 A➀。同时，通道 A➀ 中的压力通过控制油路 (5) 作用于与压缩弹簧 (3) 相对的柱塞表面。如果通道 A➀ 中的压力超过在压缩弹簧 (3) 处设定的值，则控制阀芯 (2) 将相对压缩弹簧 (3) 移动到控制位置，并使通道 A➀ 中的调定压力保持恒定。
通过控制油路 (5) 从通道 A➀ 内部提供控制信号和先导油。
当通道 A➀ 中的压力因作用于执行机构的外力而继续增加时，控制阀芯 (2) 将继续相对压缩弹簧 (3) 移动。
这样，通道 A➀ 将经由控制阀芯 (2) 上的控制边 (6) 和壳体 (1) 与油箱（通道 TB）相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。
来自弹簧腔 (7) 的漏油排泄始终通过通道 TA 在外部实现。
压力计连接 (8) 用于控制阀的次级压力。
单向阀可用于实现从通道 A➀ 至 A➀ 的自由回流，但仅限于型号“A”。
型号“P”和“B”
对于型号“P”，减压可在通道 P➀ 内实现。通过从通道 P➀ 内部提供控制信号和先导油。
对于型号“B”，通道 P➀ 中的压力降低，但先导油可从通道 B 中获得。如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。
注意：
在无方向阀的情况下使用时，通道 TA 和 TB 必须相互连接（例如，在盖板中）。
设置方向座阀 NG 10 时，必须使用 HSZ10A078-3X/M00 型叠加阀板（物料号 R900537264）。
型号 ZDR 10 DA …
① |
组件侧 |
② |
阀板侧 |
