品牌:Rexroth/力士乐
起订:1件
供应:50件
立即购买
| 产品特性 : | 节流阀 | 加工定制 : | 是 |
| 品牌 : | Rexroth/力士乐 | 型号 : | Z2FS10-5-34/V |
| 重量 : | 4KG | 规格 : | 单向节流 |
Z2FS 型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。

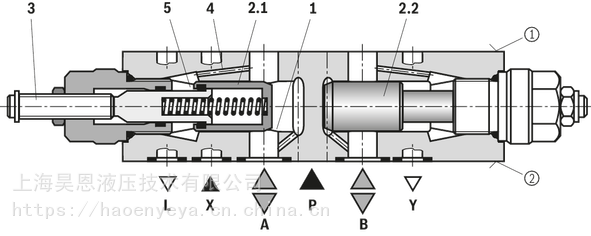

如果是供油节流，液压油将通过节流点 (1)，经通道 A➀ 导入执行机构 A➁。节流阀芯 (2.1) 可通过主轴 (3) 进行轴向调节，从而允许调节节流点 (1)。
同时，通道 A➀ 中的液压油通过孔 (4) 导入到活塞侧 (5)。主动压力和弹簧力使节流阀芯 (2.1) 保持在节流位置。
从执行机构 B➁ 流回的液压油移动节流阀芯 (2.2)，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。
供油节流
① |
组件侧 |
② |
阀板侧 |
