品牌:Rexroth/力士乐
起订:1件
供应:50件
| 产品特性 : | 电磁阀 | 加工定制 : | 是 |
| 品牌 : | Rexroth/力士乐 | 型号 : | 4WE 6 EB7X/HG24N9 |
| 重量 : | 5KG | 规格 : | 10 |
3DRE(M)E 型阀门是电控先导式三通减压阀，可以为用电器提供压力限制。
它们可以用于降低（P 至 A）和限制（A 至 T）系统压力。

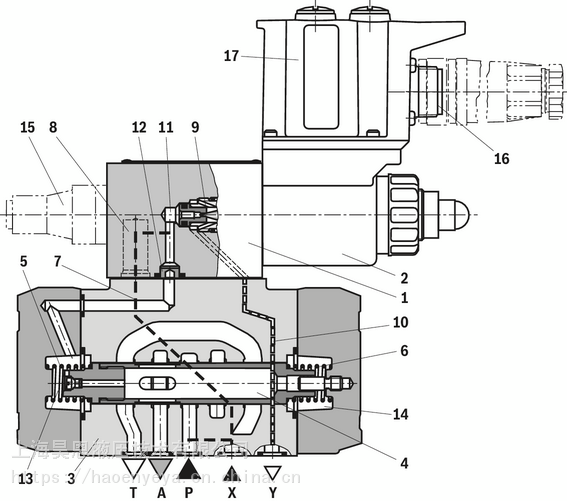

结构
阀门由以下两个主要组件构成：
先导控制阀 (1) 带比例电磁铁 (2) 和集成电子元件 (OBE) (17)，可选配压力限制装置 (15)。通过设备插头 (16) 连接电源电压和设定值电压。出厂时通过较小的样本偏差微调设定值压力特性曲线。
主阀 (3) 带主控制阀芯 (4)
功能
根据设定值，通过先导控制阀 (1) 在接口 A 中对待降低的压力进行设置。
当接口 P 减压时，主控制阀芯 (4) 通过弹簧 (5) 和 (6) 保持在中心位置。这可以防止用电器出现启动波动。
控制流体从孔 (7) 经由流量控制器 (8) 和控制室 (11) 到达节流间隙 (9) 并通过管路 (10) 到达接口 Y。该连接必须在容器中无压力的情况下进行。
减压
控制室 (11) 中先导压力的形成作为设定值的函数。
通过喷嘴 (12) 在弹簧腔 (13) 中形成压力，并将主控制阀芯 (4) 向右移动。液压油从 P 流向 A。
接口 A 中的用电器压力存在于弹簧腔 (14) 中。
将接口 A 中的压力提升至先导控制阀 (1) 的设定压力，这会导致主阀芯 (4) 向左移动。接口 A 中的压力与先导控制阀 (1) 的设定压力大致相同。
压力限制
如果接口 A 中的压力超过了先导控制阀 (1) 的设定压力，则主控制阀芯 (4) 继续向左移动。
借此断开从 A 到 T 的连接，并将接口 A 中所生成的压力限制为已设定的设定值。
型号 3DREME
为了以通过液压进行限制的方式防止比例电磁铁上出现不允许的高控制电流，从而不可避免地在接口 A 中产生过大的压力，可以选择安装一个弹簧加载式限压阀作为压力限制装置 (15) 。该压力限制装置可根据相应的压力水平预先进行设置（请参见“技术数据”）。
