品牌:Rexroth/力士乐
起订:1件
供应:50件
| 产品特性 : | 电磁阀 | 加工定制 : | 是 |
| 品牌 : | Rexroth/力士乐 | 型号 : | 4WE10J52/HG24N9K4/M |
| 重量 : | 5KG | 规格 : | 10 |
三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。
设置：

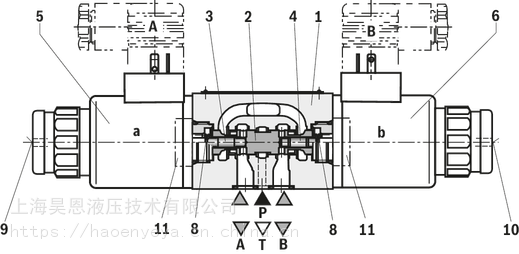

阀门的基本构成包括：
带连接面的壳体 (1)

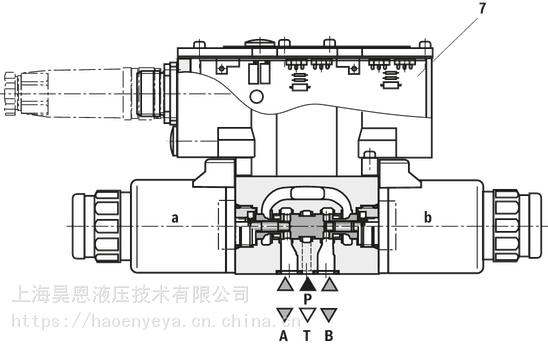

可选集成控制电子元件 (7)
带对中螺纹的线圈（5、6）
控制阀芯 (2)，带压力测量阀芯（3、4）
功能：
通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈（5、6）断电后，控制阀芯 (2) 将通过压缩弹簧 (8) 保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”(5)）通电，压力测量阀芯 (3) 和控制阀芯 (2) 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯 (4) 的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯 (4) 受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯 (2)，并建立 B 与 T 的连接，直到重新达到调定压力。
压力与线圈电流成比例。当线圈关闭时，控制阀芯 (2) 在压缩弹簧 (8) 的作用下返回到中心位置。可选手动应急操作元件（9、10）可在线圈不通电的情况下移动控制阀芯 (2)。
注意：
意外激活手动应急操作元件可能会导致不受控制的机器运动！
带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a”(5) 或线圈“b”(6)。它装有保护塞 (11) 来代替 个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）
