| 产品特性 : | 补偿器 | 加工定制 : | 是 |
| 品牌 : | Rexroth/力士乐 | 型号 : | ZDC10P-2X/XM |
| 重量 : | 4KG | 规格 : | 10 16 25 32 |
ZDC 型号的阀门为两通或三通型直动式入口压力补偿器。
它们在通道 P 中被用作入口压力补偿器以提供负载补偿。

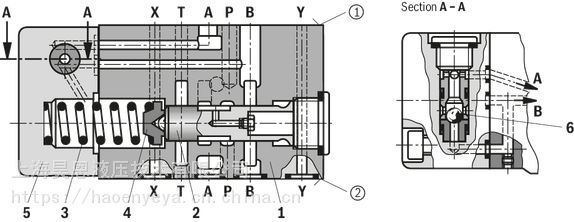

这些阀门的基本构成为壳体 (1)、控制阀芯 (2)、带有弹簧座 (4) 的压缩弹簧 (3) 和带有已安装梭阀 (6) 的罩盖 (5)。
如果压差 P1 → A1 或 P1 → B1 小于 10 bar，则压缩弹簧 (3) 使控制阀芯 (2) 保持在 P2 到 P1 的打开位置。
如果压差超过 10 bar，则控制阀芯 (2) 向左移动直至压差再次复位。
先导式比例方向阀可与入口压力补偿器配合用于“外部先导油供油”！
在 外部 先导油供油时，与通道 P 的连接将被堵塞。先导油由单独的控制电路采样。
在 内部 先导油供油时，与通道 P 的连接将被打开。先导油从压力补偿器节流侧上游位置采样（底板的油口 X 被堵塞）。
