| 品牌 : | 宣球 | 型号 : | D673H-16C DN80 |
| 结构形式 : | 偏置板式 | 3C阀门类别 : | 工业 |
| 订货号 : | 68595 | 加工定制 : | 是 |
| 货号 : | 58965 | 材质 : | 铸钢 |
| 连接形式 : | 对夹 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 口径 : | 80 |
| 公称通径 : | 16 | 安装尺寸 : | 法兰 |
| 规格 : | 80 | 是否跨境货源 : | 否 |

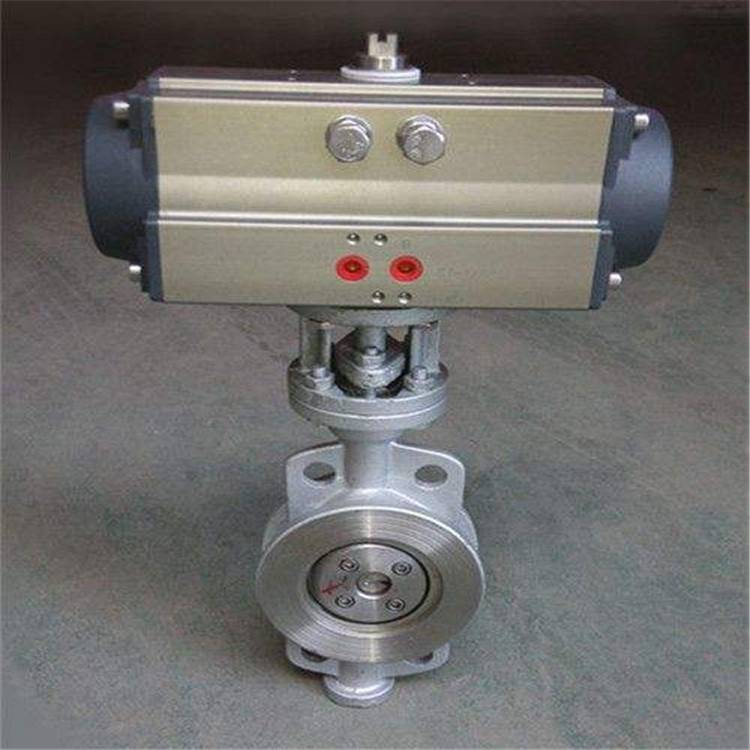

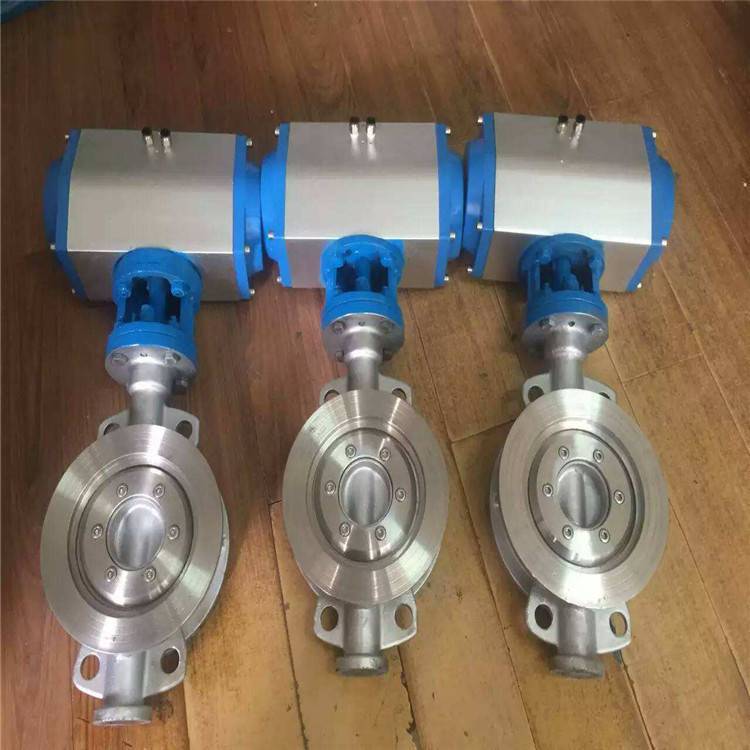

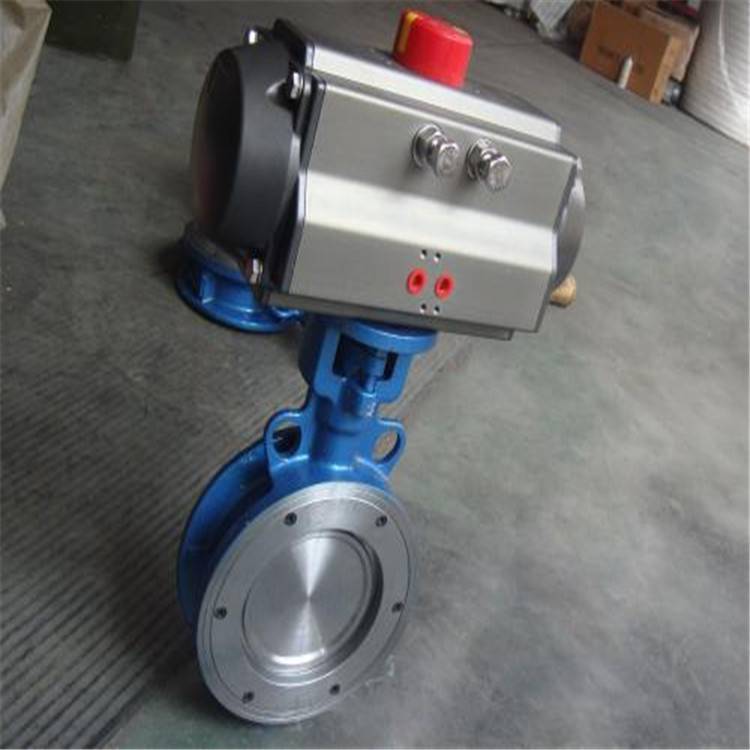

D673H气动对夹式蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
D673H气动对夹式蝶阀标准参数表
公称通径 |
50mm~1200mm |
|
法兰标准 |
ISO7005-2 1988 |
|
工作压力 |
1.6MPa |
|
壳体试验压力 |
1.5 倍工作压力 |
|
密封试验压力 |
1.1 倍工作压力 |
|
工作温度范围 |
NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC |
|
允许长期使用温度 |
NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC |
|
材料 |
( 见《可选材料表》部分 ) |
|
结构尺寸 |
ISO5752-88 |
|
驱动型式 |
手柄 |
50mm~300mm |
蜗轮 |
50mm~1200mm |
|
气动 |
50mm~1200mm |
|
电动 |
50mm~1200mm |
|
表面处理 |
环氧聚酯涂料 、 尼龙 11 、 烤漆 |
|
D673H气动对夹式蝶阀 采标目录
项目名称 |
采用标准 |
可选标准 |
设计制造验收 |
GB/T12238-1989 |
ISO/DIN10631-91 |
阀门结构长度 |
GB/T12221-1989 |
ISO5752-88 |
阀门法兰连接 |
GB9113-1988 |
ISO7005. 2 |
阀门检验 |
GB/T13927-1992 |
ISO/DIN5208-87 |
阀门标志 |
GB12220-1989 |
ISO5209-87 |
驱动装置连接 |
GB12223-1989 |
ISO/DIN5211-89 |
阀门供货要求 |
GB/T12252 |
———— |
注：蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准
D673H气动对夹式蝶阀可选材料
主要零部件 |
材质 |
适用规格 |
主要零部件 |
材质 |
适用规格 |
阀体 |
球墨铸铁 灰铸铁 铸钢 不锈钢 |
50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm |
阀杆 |
不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷 |
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
阀板 |
不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙 |
50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm |
阀座 |
丁腈橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE |
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
