| 品牌 : | 宣球 | 型号 : | D341X-10C DN700 |
| 结构形式 : | 垂直板式 | 3C阀门类别 : | 工业 |
| 订货号 : | 78595 | 加工定制 : | 是 |
| 货号 : | 59685 | 材质 : | 铸钢 |
| 连接形式 : | 法兰 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 类型(通道位置) : | 直通式 |
| 口径 : | 700 | 公称通径 : | 700 |
| 安装尺寸 : | 法兰 | 规格 : | 国标标准 |
| 是否跨境货源 : | 否 |

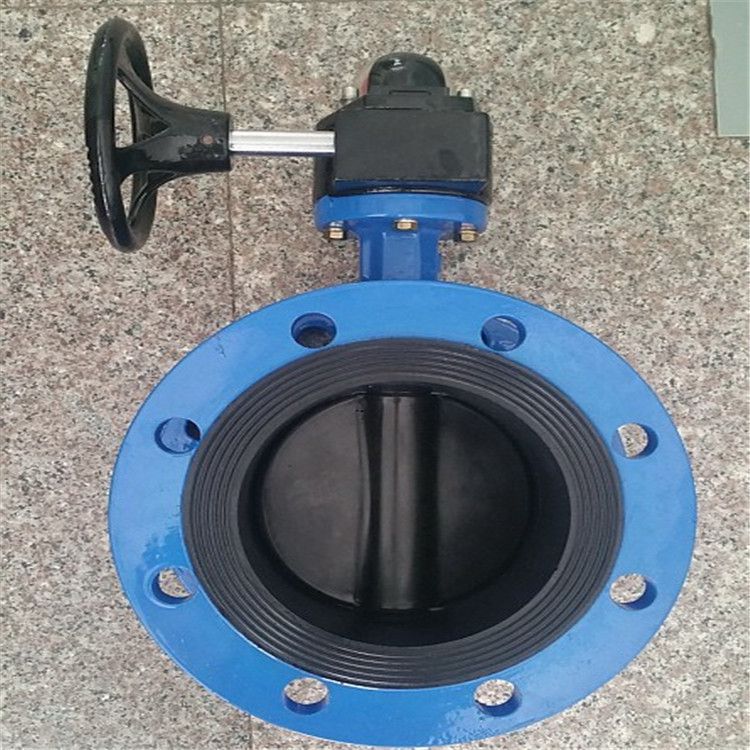

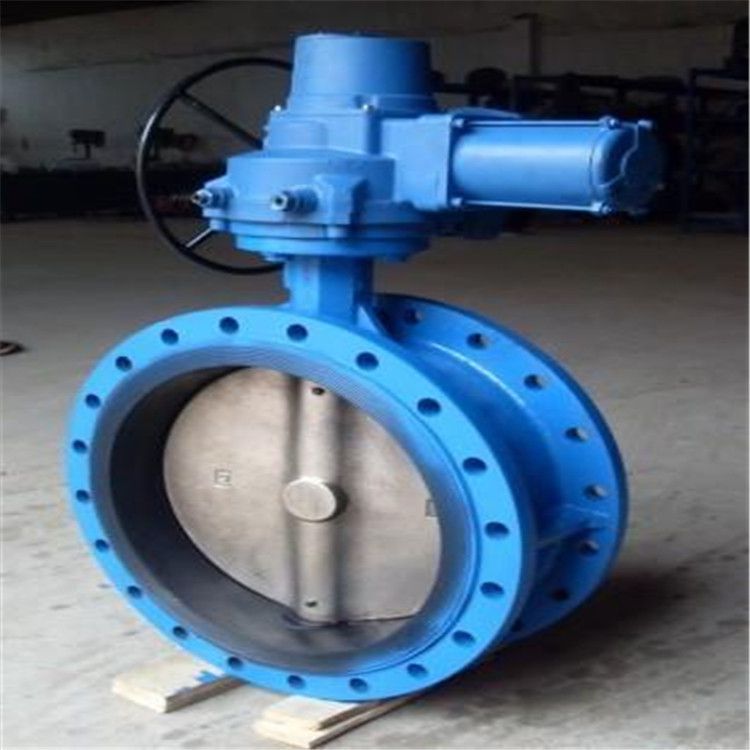

D341X-10C、D341X-16C涡轮铸钢体法兰蝶阀 碳钢软密封法兰蝶阀产品结构特点简介
本蝶阀系我公司 新研制的法兰蝶阀，主要适用于水厂、电厂、钢厂；台炼、造纸、化工、饮食等系统供排水用，尤为适用自来水管路上作为
调节流量设备使用。
| D341X-10C、D341X-16C涡轮铸钢体法兰蝶阀 碳钢软密封法兰蝶阀性能规范 公称通径DN50-1200公称压力PN(MPa)1.0-1.6适用温度℃-23+121适用介质淡水、污水、海水、气体等驱动方式可选用手动、电动、气动 |
主要零部件材质序号零件名称材料1阀体灰铸铁、球墨铸铁、铸钢、不锈钢2阀板球墨铸铁、不锈钢、铝合金3阀轴碳钢、不锈钢4阀座橡胶5密封O型圈 |
D341X-10C、D341X-16C涡轮铸钢体法兰蝶阀 碳钢软密封法兰蝶阀外形尺寸、连接尺寸
| 公称通径DN(mm) | L | 1.0MPa | 1.6MPa | ||||||
| D | D1 | H | H1 | Z-①d | D | D1 | Z-①d | ||
| 50 | 108 | 165 | 125 | 202 | 77 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 185 | 145 | 213 | 93 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 200 | 160 | 221 | 100 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 220 | 180 | 234 | 113 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 250 | 210 | 253 | 123 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 285 | 241 | 269 | 193 | 8-22 | 285 | 240 | 8-22 |
| 200 | 152 | 340 | 295 | 316 | 172 | 8-22 | 340 | 295 | 12-22 |
| 250 | 165 | 395 | 350 | 358 | 202 | 12-22 | 405 | 355 | 12-26 |
| 300 | 178 | 445 | 400 | 384 | 218 | 12-22 | 460 | 410 | 12-26 |
| 350 | 190 | 505 | 460 | 439 | 253 | 16-22 | 520 | 470 | 16-26 |
| 400 | 216 | 565 | 515 | 500 | 300 | 16-26 | 580 | 525 | 16-30 |
| 450 | 222 | 615 | 565 | 528 | 328 | 20-26 | 640 | 585 | 20-30 |
| 500 | 229 | 370 | 620 | 552 | 352 | 20-26 | 710 | 650 | 20-33 |
| 600 | 267 | 780 | 725 | 669 | 397 | 20-30 | 840 | 770 | 20-36 |
| 700 | 292 | 895 | 840 | 745 | 498 | 24-30 | 910 | 840 | 24-36 |
| 800 | 318 | 1015 | 950 | 803 | 571 | 24-33 | 1025 | 950 |
|
