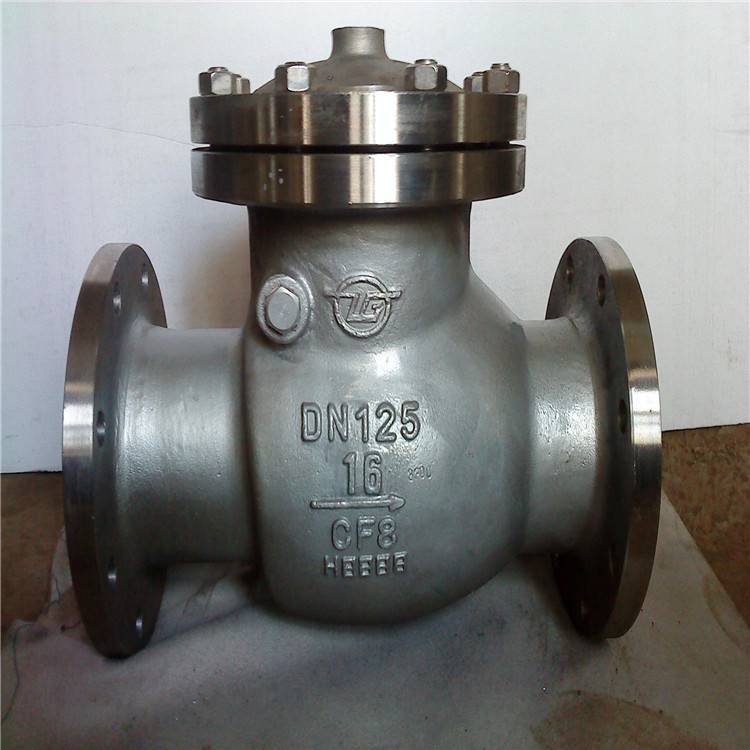

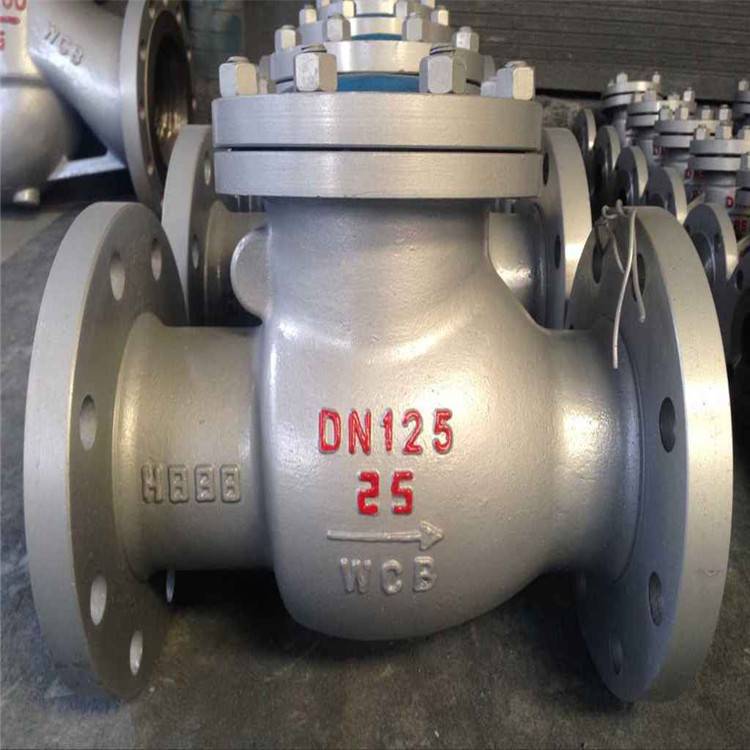

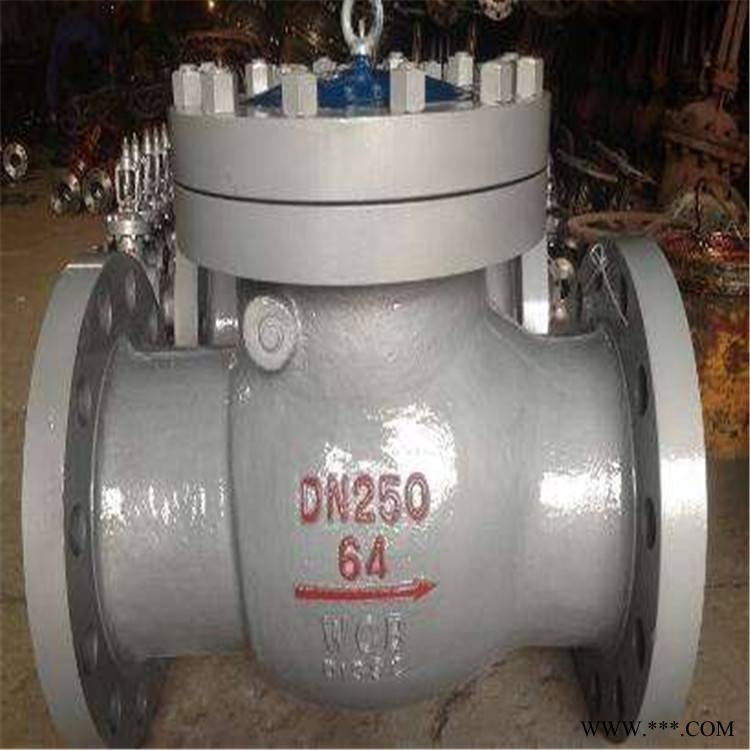

| 品牌 : | 上海宣球 | 型号 : | H41W-16P DN15 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 订货号 : | 5645 | 加工定制 : | 否 |
| 货号 : | 56546 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | 15 |
| 适用介质 : | 各种高腐蚀化学介质 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 规格 : | H41W-16P DN15 |
| 是否跨境货源 : | 否 |
一、设计标准
| 设计制造规范 | GB/T12236 |
| 结构长度 | GB/T12221 |
| 法兰连接尺寸 | GB/T9113 JB79.1 |
| 试验与检验 | GB/T13927 JB9092 |
二、结构特点： 1、结构紧凑、造型美观、全通径流道、流阻系数小。 2、密封副材料配对合理，使用寿命长。 3、此阀门为自动阀门，起逆止作用，箭头所示方向为介质流动的方向，用户可根据管道安装需要，分别选用相应型式的止回阀。
三、性能与规范
公称压力 （Mpa） |
试验压力（Mpa） | |||
| 强度试验 | 密封试验 | 上密封试验 | 气密封试验 | |
| 1.6 | 2.4 | 1.76 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 |
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 |
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 |
| 10.0 | 15.0 | 11.0 | 11.0 | 0.6 |
四、适用介质和温度
| 阀门主体材料 | 适用介质 | 适用温度 |
| P(CF8) | 类 | 200° |
| PL(CF3) | 强氧化性介质 | 200° |
| R(CF8M) | 类 | 200° |
| RL(CF3M) | 尿素等腐蚀类 | 200° |
五、主要零件和材料
| 序号 | 零件名称 | P | PL | R | RL |
| 1 | 阀体 | CF8 | CF3 | CF8M | CF3M |
| 2 | 阀盖 | CF8 | CF3 | CF8M | CF3M |
| 3 | 阀瓣 | F304 | F304L | F316 | F316L |
| 4 | 密封面 | CF8 | CF3 | CF8M | CF3M |
| 5 | 紧固螺母 | A193-B8M | |||
| 6 | 螺母 | A194-8 | |||
六、主要外形尺寸和连接尺寸
国标（GB）：PN 1.6Mpa（16bar、PN16） 单位：mm
公称通径 DN(mm) |
L2 | D | D1 | D2 | b | f | z-Φd | H2 |
| 50 | 230 | 165/160 | 125 | 99 | 20 | 3 | 4-Φ18 | 160 |
| 65 | 290 | 185/180 | 145 | 118 | 20 | 3 | 4-Φ18 | 177 |
| 80 | 310 | 200/195 | 160 | 132 | 20 | 3 | 8-Φ18 | 187 |
| 100 | 350 | 220/215 | 180 | 156 | 22 | 3 | 8-Φ18 | 202 |
| 125 | 400 | 250/245 | 210 | 184 | 22 | 3 | 8-Φ18 | 227 |
| 150 | 480 | 285/280 | 240 | 211 | 24 | 3 | 8-Φ22 | 263 |
| 200 | 550 | 340/335 | 295 | 266 | 24 | 3 | 12-Φ22 | 293 |
| 250 | 650 | 405 | 355 | 319 | 26 | 3 | 12-Φ26 | 330 |
| 300 | 750 | 460 | 410 | 370 | 26 | 4 | 12-Φ26 | 382 |
| 350 | 850 | 520 | 470 | 429 | 30 | 4 | 16-Φ26 | 430 |
| 400 | 950 | 580 | 525 | 480 | 32 | 4 | 16-Φ30 | 480 |
| 500 | 1150 | 715/705 | 650 | 609 | 44 | 4 | 20-Φ33 | 560 |
