| 品牌 : | 宣球 | 型号 : | H77H-16C DN125 |
| 材质 : | 铸钢 | 连接形式 : | 对夹 |
| 订货号 : | 58956 | 加工定制 : | 是 |
| 货号 : | 28595 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | 125 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | 125 | 是否跨境货源 : | 否 |
一 产品用途

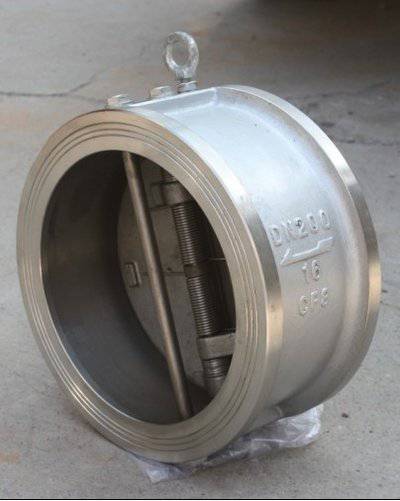

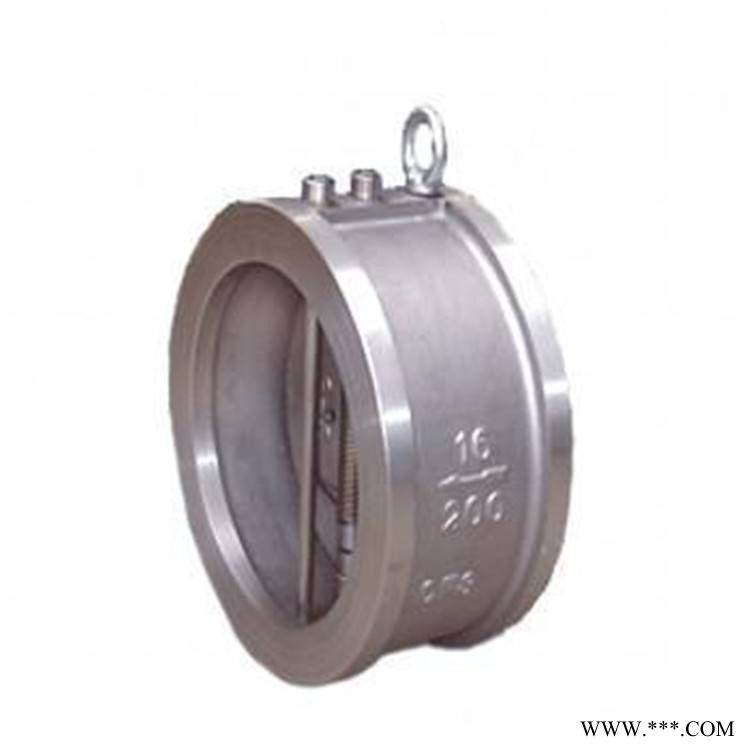

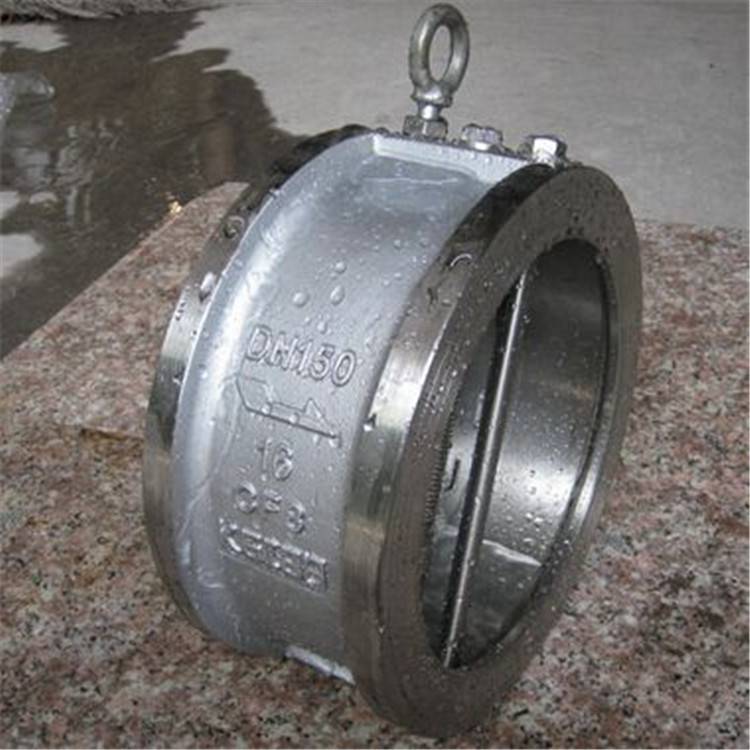

H76H/,H77H对夹蝶形双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
二 产品特点
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
三 执行标准
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
四 性能参数
型号 |
工作压力（MPa） |
适用温度（℃） |
适用介质 |
阀体材料 |
H76H-10C-40C |
1.0～4.0 |
－29～425 |
水、蒸汽、油品 |
碳钢 |
H76W-10P～25 |
1.0～2.5 |
≤150 |
类 |
不锈钢 |
H76Y-40P |
4.0 |
≤150 |
类 |
不锈钢 |
五 止回阀主要外形和连接尺寸
公称通径 DN(mm) |
L(mm) |
H(mm) |
D(mm) |
|
1.0MPa |
1.6MPa |
|||
50 |
43 |
60 |
105 |
105 |
65 |
46 |
73 |
124 |
124 |
80 |
64 |
89 |
142 |
142 |
100 |
64 |
110 |
162 |
162 |
125 |
70 |
141 |
192 |
192 |
150 |
76 |
168 |
218 |
218 |
200 |
89 |
219 |
272 |
273 |
250 |
114 |
273 |
328 |
328 |
300 |
114 |
324 |
378 |
384 |
350 |
127 |
356 |
438 |
444 |
400 |
140 |
418 |
489 |
495 |
450 |
152 |
457 |
540 |
555 |
500 |
152 |
526 |
594 |
616 |
600 |
178 |
626 |
695 |
734 |
700 |
229 |
672 |
810 |
804 |
800 |
241 |
778 |
916 |
910 |
900 |
241 |
878 |
1016 |
1010 |
1000 |
300 |
914 |
1124 |
1128 |
