| 品牌 : | 宣球 | 型号 : | H42M-16C DN50 |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 订货号 : | 95865 | 加工定制 : | 是 |
| 货号 : | 59685 | 种类 : | NRVG静音式 |
| 结构形式 : | 升降式 | 公称通径 : | 50 |
| 适用介质 : | 水 | 形态 : | 旋塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | 50 | 是否跨境货源 : | 否 |

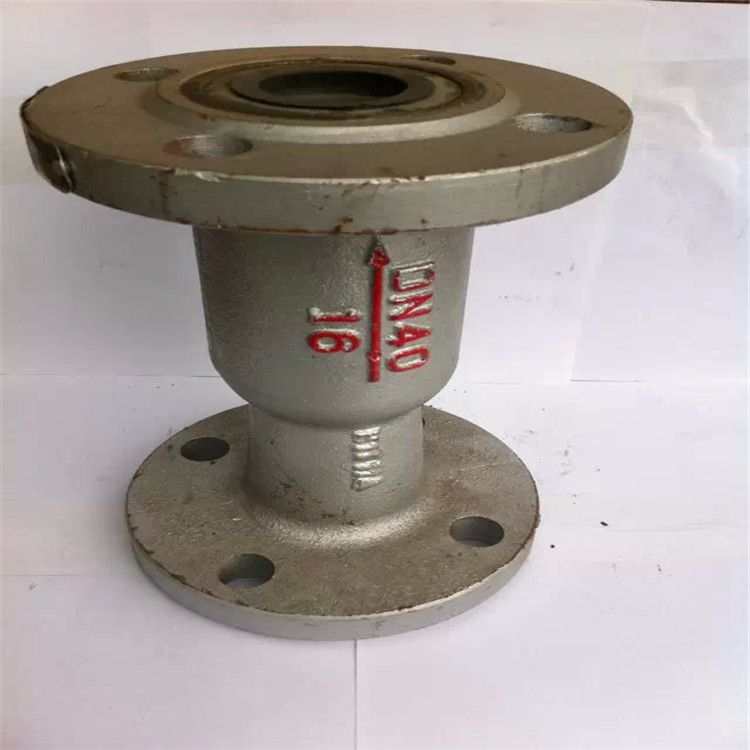

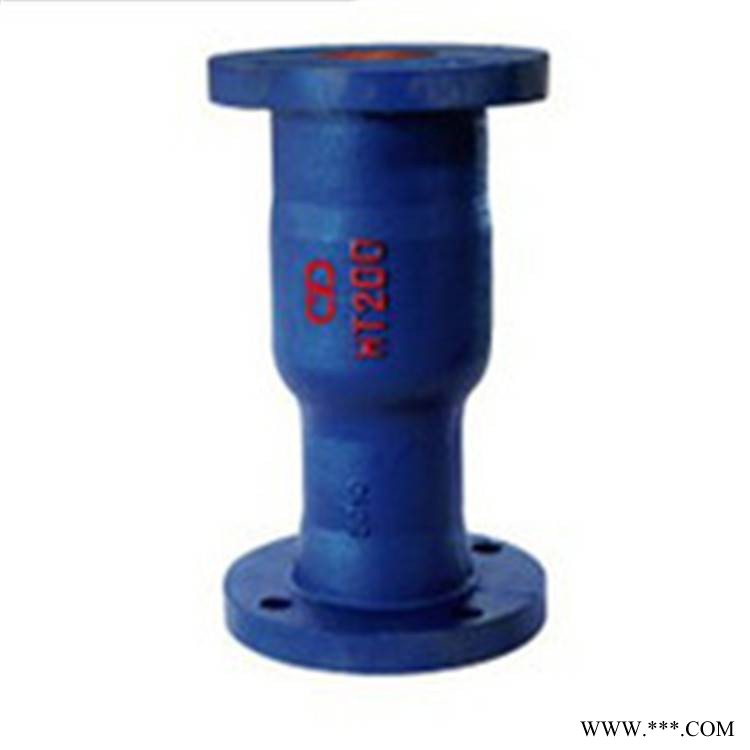

H42M-16C DN40国标铸钢两用止回阀 一体式静音止回阀重庆阀门经销商
卧立两用球面止回阀性能规范：
型号 |
公称压力 |
试验压力（MPa） |
工作温度（℃） |
适用介质 |
||
壳体 |
密封（液） |
密封（气） |
||||
QH41 42M-16 |
1.6 |
2.4 |
1.8 |
0.6 |
≤250℃ |
水、蒸汽、油品 |
QH41 42M-25Q |
2.5 |
4.0 |
2.8 |
|||
四、卧立两用球面止回阀外形尺寸和连接尺寸：
型号 |
公称通径 |
尺寸（mm） |
|||||
L |
D |
D1 |
D2 |
b-f |
z-Φd |
||
QH41 42M-16 |
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
|
80 |
310 |
195 |
160 |
135 |
22-3 |
8-18 |
|
100 |
350 |
215 |
180 |
155 |
24-3 |
8-18 |
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
|
250 |
730 |
405 |
355 |
320 |
32-3 |
12-25 |
|
