| 品牌 : | 宣球 | 型号 : | HH44X-16Q DN150 |
| 材质 : | 球墨铸铁 | 连接形式 : | 法兰 |
| 订货号 : | 68595 | 加工定制 : | 是 |
| 货号 : | 78595 | 种类 : | NRVR静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | 150 |
| 适用介质 : | 水 | 形态 : | 旋塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | 150 | 是否跨境货源 : | 否 |

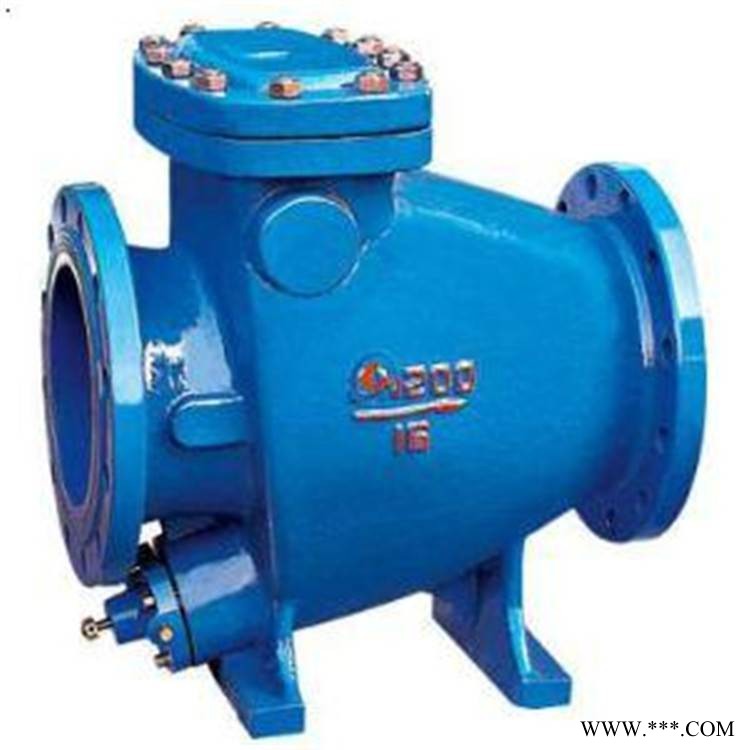

一、HH44X-16微阻缓闭式止回阀概述：本产品用于给排水管道上，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭时水锤带来的压力，保障管网的安全运行。本产品具有阀瓣轻，开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。使用压力：0-2.5Mpa，使用温度：0-85℃。
二、主要零件材料：
零件名称 |
阀体、阀盖 |
阀 瓣 |
阀轴 |
材 质 |
灰铸铁、碳钢 |
钢板、橡胶组合件 |
2Cr13 |
三、主要技术参数：
型号 |
公称压力MPa |
试验压力Mpa |
***工作压力MPa |
工作温度 |
介质 |
|
壳体强度 |
密封 |
|||||
HH44X |
1.0 |
1.5 |
1.1 |
1.0 |
0-85℃（特殊订制可达200℃ |
水、污水 |
1.6 |
2.4 |
1.76 |
1.6 |
|||
2.5 |
3.75 |
2.8 |
2.5 |
|||
四、相关连接尺寸：
型号 |
DN |
尺寸 |
型号 |
DN |
尺寸 |
||||
L |
H |
B |
L |
H |
B |
||||
HH44X-10 HH44X-16 HH44X-25
HH44X-10C HH44X-16C HH44X-25C
|
40 |
200 |
300 |
220 |
HH44X-10 HH44X-16 HH44X-25
HH44X-10C HH44X-16C HH44X-25C |
350 |
800 |
820 |
630 |
50 |
230 |
300 |
270 |
400 |
900 |
920 |
700 |
||
65 |
290 |
320 |
290 |
450 |
1000 |
950 |
800 |
||
80 |
310 |
354 |
300 |
500 |
11000 |
1100 |
900 |
||
100 |
350 |
350 |
320 |
600 |
1300 |
1200 |
990 |
||
125 |
400 |
380 |
340 |
700 |
1400 |
1550 |
1120 |
||
150 |
480 |
500 |
410 |
800 |
1500 |
1700 |
1300 |
||
200 |
500 |
580 |
450 |
||||||
250 |
600 |
670 |
550 |
||||||
300 |
700 |
730 |
580 |
||||||
