品牌:上海宣球
起订:1个
供应:8598个
立即购买
| 品牌 : | 上海宣球 | 型号 : | H76H-16C DN125 |
| 材质 : | 铸钢 | 连接形式 : | 对夹 |
| 订货号 : | 85688 | 加工定制 : | 是 |
| 货号 : | 95685 | 种类 : | NRVZ静音式 |
| 结构形式 : | 蝶式 | 公称通径 : | 125 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 规格 : | 125 |
| 是否跨境货源 : | 否 |
| 产品名称： | H76H对夹双瓣旋启式止回阀 | 产品型号： | H76H |
| 驱动方式： | 自动 | 连接形式： | 对夹 |
| 结构形式： | 旋启式 | 密封结构： | 硬密封 |
| 压力范围： | 1.6MPa-42MPa | 公称通径： | 2"-48" |
| 常用材质： | WCB,不锈钢等 | 铭牌： | 雄工品牌 |
| 产品说明 | 相关产品 | 订货流程 |

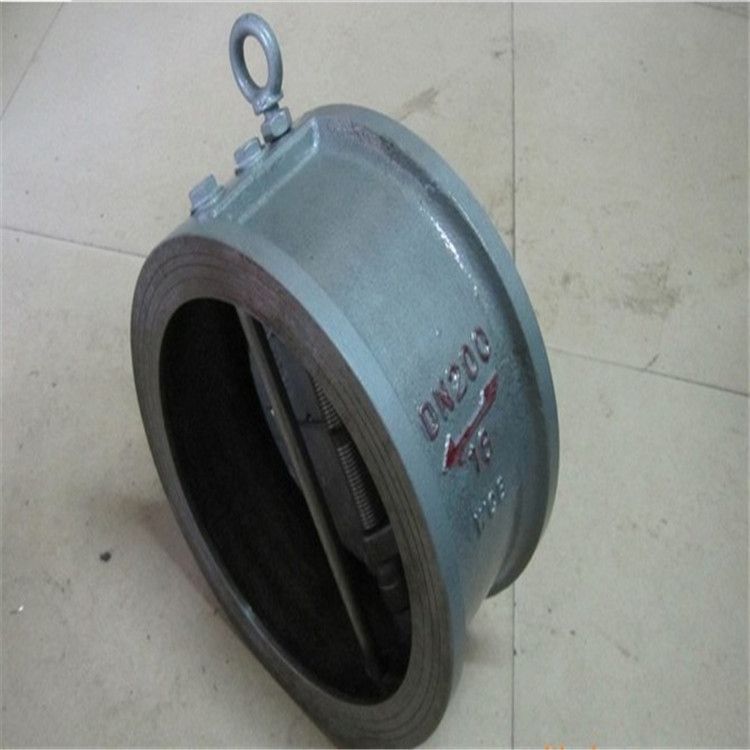

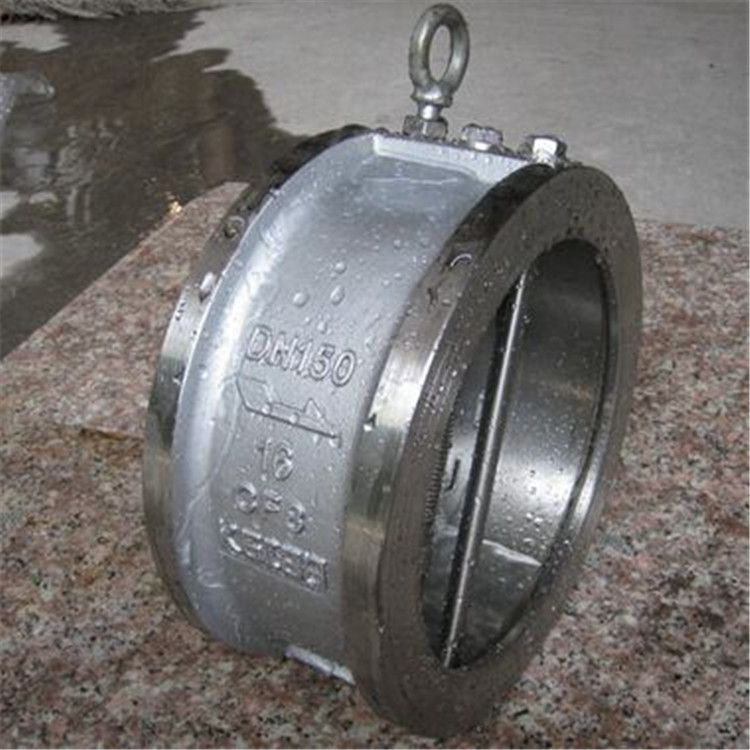

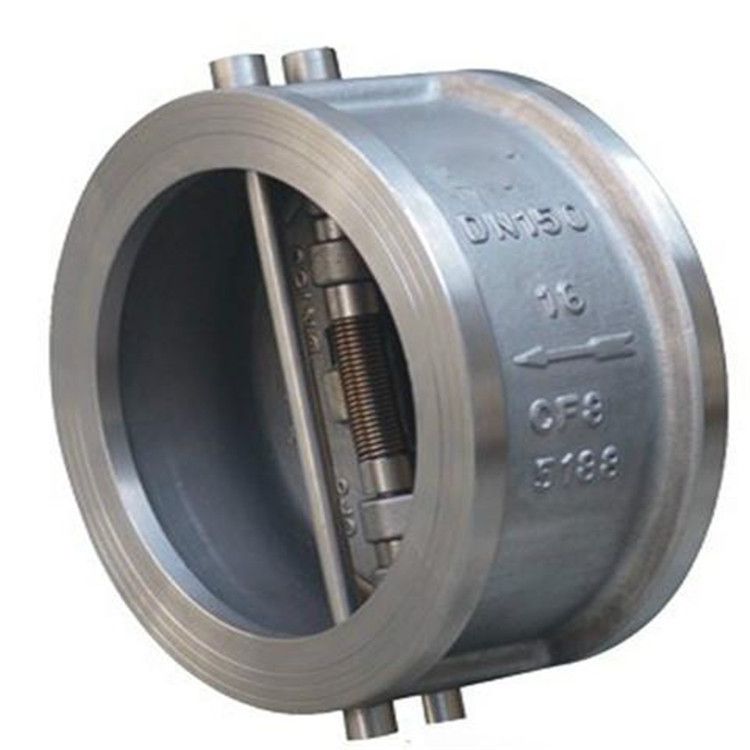

H76H对夹双瓣旋启式止回阀,H76H对夹式止回阀适用于公称压力PNl.0MPa~42 0MPa、Classl50～2500；公称通径DNl5～1200mm、NPsl／2—48．工作温度一l96—540℃的各种管路上，月于防止介质剖流。通过选月不同的材质．可适月于水、蒸汽、油品、酸类、强氧化性介质及尿素等多种介质。
二、标准与规范：
1、设计秘制造：APl594、AP 6D、JB，T8937;
2、结构长度：API594、APl60、DlN3202、JB／T8937，
3、压力一温度等级? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、试验与检验AP 598、JB／T 9092：
5、配管法兰JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
三、结构特点：
1、结构长度短．其结构长度只有传统法兰止回阀的1/4～1/8;
2、体积小,、重量轻,其重量只有传统法兰止回目的1/4～1/20;
3、阀瓣尖闭快速．水锤压力小：
4、水平管道或垂直管道均可使月．安装方便；
5、流道通畅、流体阻力小．
6、动作i敏、密封性能好;
7、目瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观
9、使月寿命长、可靠性高。
H76H对夹双瓣旋启式止回阀,H76H对夹式止回阀尺寸图:
