| 品牌 : | 宣球 | 型号 : | WJ41H-16C DN20 |
| 连接形式 : | 法兰 | 材质 : | 铸钢 |
| 公称通径 : | 20 | 3C阀门类别 : | 工业 |
| 订货号 : | 59685 | 货号 : | 85965 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 德标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 旋塞式 | 类型(通道位置) : | 三通式 |
| 规格 : | 20 | 是否跨境货源 : | 否 |

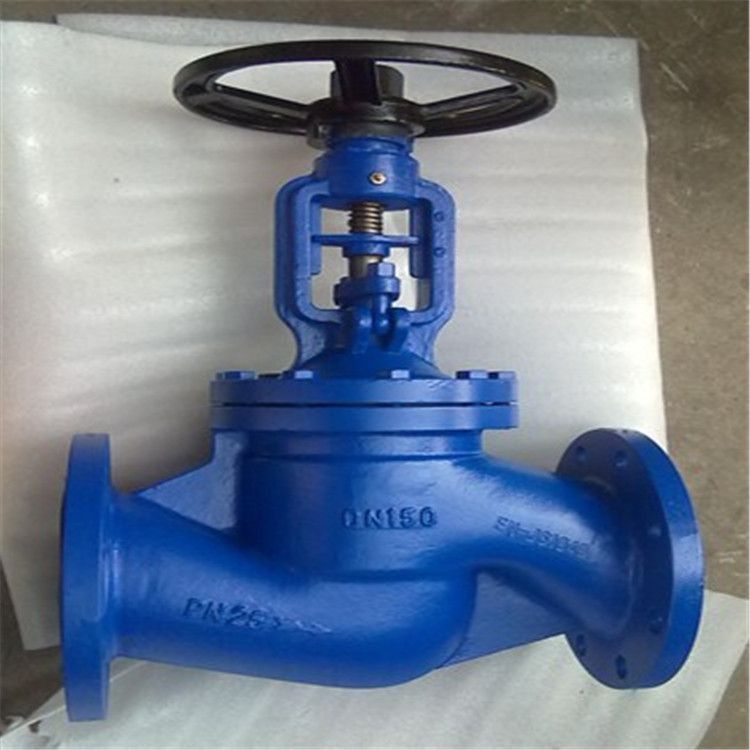

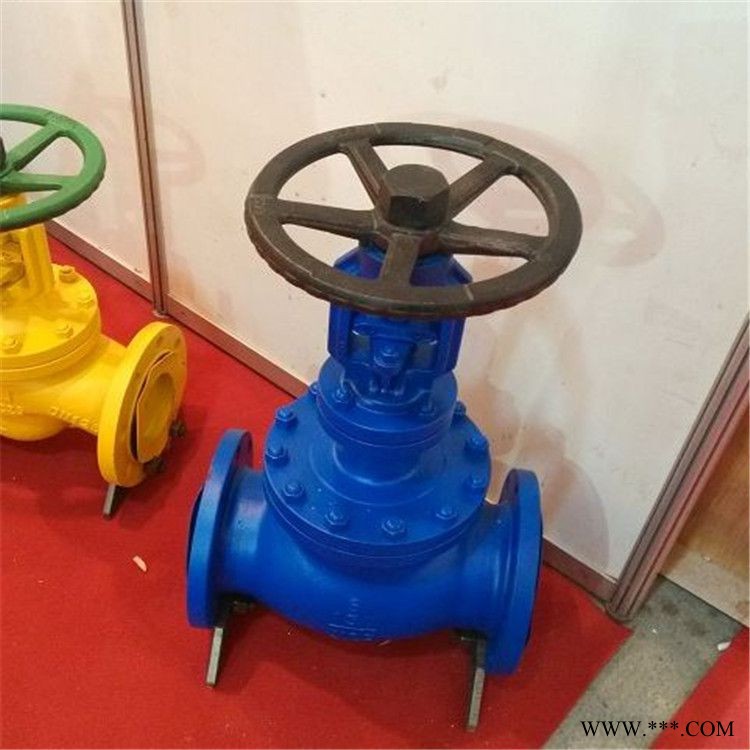

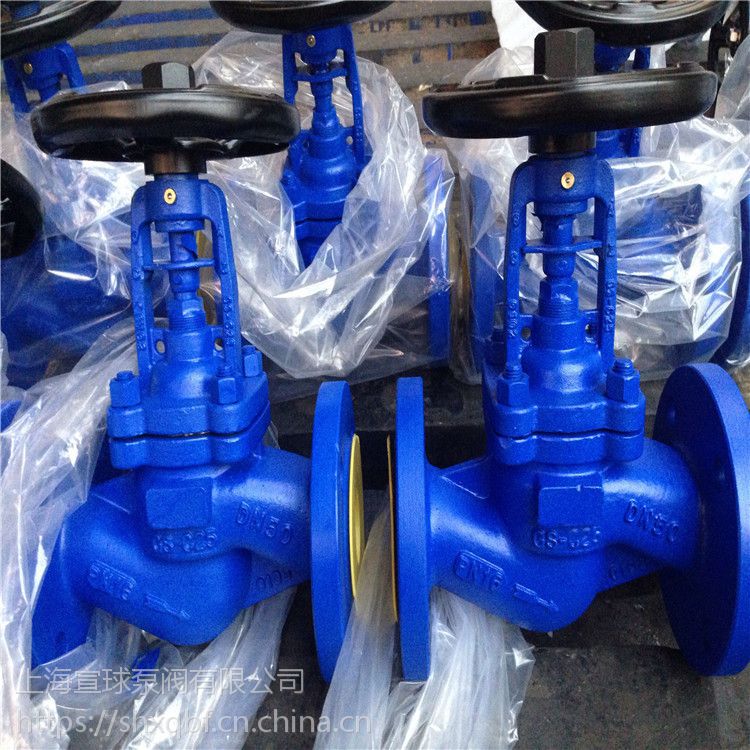

产品名称：WJ41H/W铸钢波纹管截止阀
产品型号：WJ41H/W
产品口径：10～200mm
产品压力：1.6MPa～4.0MPa
产品材质：铸钢、铸铁、不锈钢
WJ41H/W铸钢波纹管截止阀主要用途
波纹管截止阀适用于公称压力PN1．6～16MPa，工作温度-29～350℃的易燃、易爆、 、毒性流体、高温导热油、 等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、 等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。
波纹管截止阀 结构特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
波纹管截止阀 主要零部件
序号 |
名称 |
材质 |
1 |
阀体 |
GS-C25、1.7363、 1.4308、1.4408、1.4306、1.4301 |
2 |
阀瓣 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
3 |
轴销 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
4 |
波纹管组件 |
1Cr18Ni9Ti、304、316 |
5 |
阀杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
6 |
阀盖 |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
7 |
填料 |
柔性石墨 Flexible graphit、PTFE |
8 |
填料压盖 |
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
9 |
定位片 |
25、45、304、316 |
10 |
阀杆螺母 |
铜合金ZQA19-4 |
11 |
手轮 |
WCB、QT400-18 |
12 |
双头螺栓 |
ASTM A193-B7、A320-B8、A193-B8M |
13 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
14 |
垫片 |
柔性石墨+不锈钢 Flexible graphite+stainless steel、PTFE |
波纹管截止阀 技术规范
驱动方式 |
手动 |
电动 |
|
设计标准 |
DIN3356 |
结构长度 |
DIN3202 |
连接法兰 |
DIN2543-2545 |
试验和检验 |
DIN3230 |
波纹管截止阀阀 产品性能规范
公称压力（MPa） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
