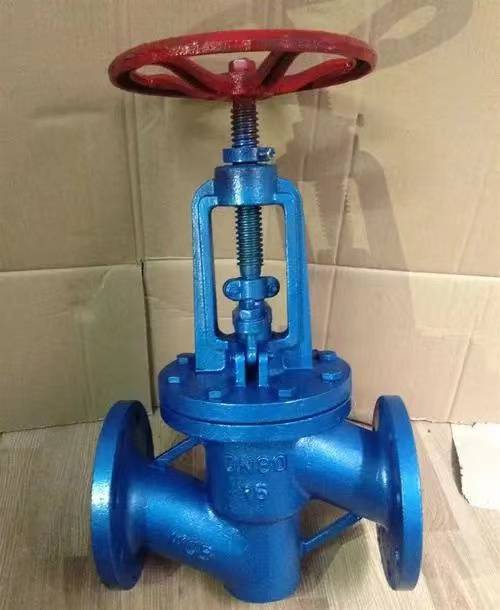

了解一下 J41F4-16C DN150衬四氟截止阀型号品牌、结构尺寸

产品介绍

简介

       J41F4-16C衬四氟截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少，同时，在介质作用下，这种形式的阀门也较严密。

优点

1.结构简单，制造和维修比较方便。
2.工作行程小，启闭时间短。
3.密封性好，密封面间磨擦力小，寿命较长。

执行标准

设计规范：GB/T 12233 GB/T 12235

结构长度：GB/T 12221

连接法兰：JB/T 78 JB/T 79

试验与检验：GB/T 13927

产品标识：GB/T 12220

供货规范：JB/T 7928

安装

手轮、手柄操作的截止阀可安装在管道的任何位置上。
手轮、手柄及伟动机构，不允许作起吊用。
介质的流向应与阀体所示箭头方向。
       截止阀，也叫截门，是使用较广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
       截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，*运行时，密封可靠性 不强。
      截止阀分为三类：直通式、直角式及直流式斜截止阀
