产品介绍

概念

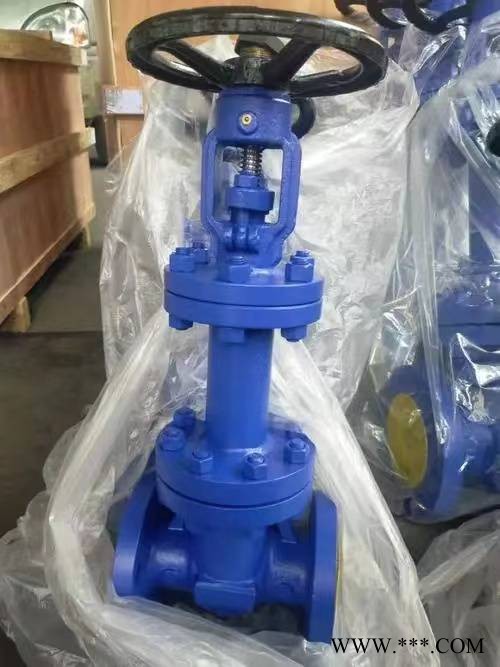

       波纹管闸阀适用于公称压力CLASS150~900Lb,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。美标波纹管闸阀的主要结构特点:产品结构合理、密封可靠、性能优良、造型美观;密封面堆焊Co基硬质合金、耐腐、抗摩擦性能好、使用寿命长;阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能;双重密封;阀杆升降位置指示，更直观;零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

主要优点

(1)流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
(2)启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
(3)高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
(4)水锤现象不易产生。原因是关闭时间长。
(5)介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
(6)结构长度(系壳体两连接端面之间的距离)较小。
(7)密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
(8)价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。(9)形体简单 , 结构长度短，制造工艺性好。
(10)结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活。

制造标准

设计制造标准:GB12234、API6D;
结构长度标准:GB1221、ANSI B16.10;
法兰标准:JB79、ANSI B16.5;
检验试验标准:GB12937、API 598

工作原理

       波纹管闸阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
