品牌:宣球
起订:1个
供应:596个
立即购买
| 品牌 : | 宣球 | 型号 : | Z45T-10 DN65 |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 |
| 公称通径 : | 65 | 3C阀门类别 : | 工业 |
| 订货号 : | 48595 | 货号 : | 28595 |
| 适用介质 : | 水 | 密封形式 : | 硬密封型 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 | 规格 : | 65 |
| 是否跨境货源 : | 否 |

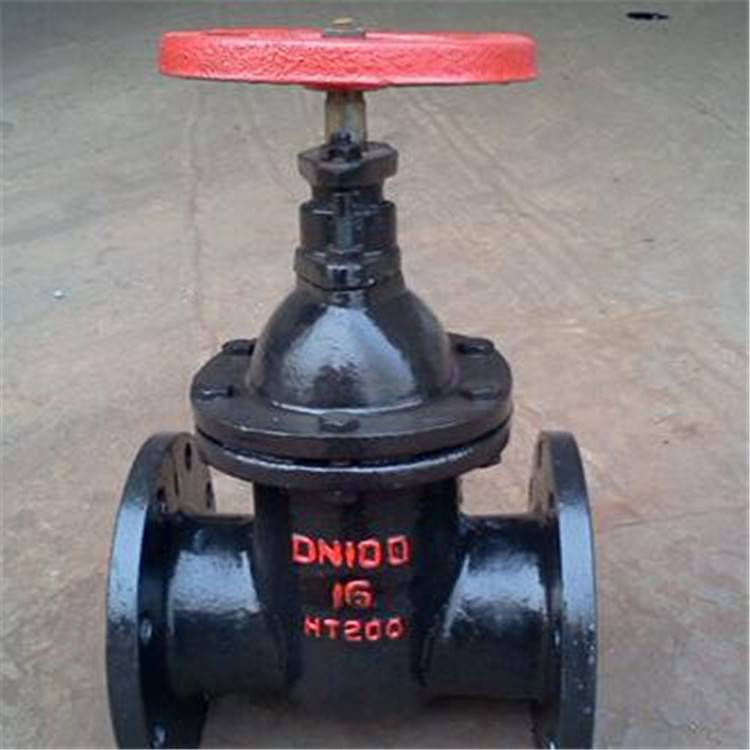

Z45T-10、Z45T-16Q 型暗杆楔式单闸板闸阀：手动、法兰连接、暗杆楔式刚性单闸板，阀座密封面材料为青铜，公称压力 PN10~PN16，阀体材料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。
产品性能参数
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
|---|---|---|---|---|
| BSZ45T-10 | 10 | 1.0 | ≤100 | 水 |
| BSZ45T-16Q | 16 | 1.6 | ≤100 | 水 |
返回页
产品零部件材料
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 | |
| Z45T-10 | 灰铸铁 | 铬不锈钢 | 铸铝青铜 | O 形圈 |
| Z4T5-16Q | 球墨铸铁 | 铬不锈钢 | 铸铝青铜 | O 形圈 |
返回页
产品外形及结构尺寸
| DN | L | D | D1 | D2 | z×Φd | H |
|---|---|---|---|---|---|---|
| 50 | 178 | 165 | 125 | 102 | 4×Φ19 | 285 |
| 65 | 190 | 185 | 145 | 122 | 4×Φ19 | 305 |
| 80 | 203 | 200 | 160 | 138 | 8×Φ19 | 330 |
| 100 | 229 | 220 | 180 | 158 | 8×Φ19 | 405 |
| 125 | 254 | 250 | 210 | 188 | 8×Φ19 | 460 |
| 150 | 267 | 285 | 240 | 212 | 8×Φ23 | 506 |
| 200 | 292 | 340 | 295 | 268 | 8×Φ23 | 610 |
| 250 | 330 | 395 | 350 | 320 | 12×Φ23 | 730 |
| 300 | 356 | 445 | 400 | 370 | 12×Φ23 | 950 |
