| 类型 : | 节流阀 | 材质 : | 铸铁 |
| 型号 : | Z2FS22B8-3X/S | 品牌 : | Rexroth/力士乐 |
| 类型（通道位置） : | 叠加阀 | 连接形式 : | 螺纹 |
| 驱动方式 : | 电磁 | 订货号 : | R900595835 |
| 加工定制 : | 否 | 货号 : | R900595835 |
| 适用范围 : | 航天、冶金、电力、汽车、钢铁、煤炭、造纸、石化、水利、船舶机械等 | 产品别名 : | 节流阀 |
| 适用介质 : | 油品 | 适用温度 : | -30至80 |
| 公称压力 : | 31.5 | 公称通径 : | 25 |
| 安装形式 : | 板式安装 | 工作温度 : | 常温 |
| 零部件及配件 : | 请看详细说明 | 流动方向 : | 双向 |
| 形态 : | 请看详细说明 | 压力环境 : | 常压 |
| 主体材料 : | 铸铁 | 规格 : | 25 |
| 是否跨境货源 : | 否 |
特征
叠加阀
油口安装面符合 ISO 4401-08-08-0-05
用于一个或两个执行元件接口的主流量或控制流量的限制
调节方式： 调节杆带内六角孔
用于供油或回油节流
防腐蚀设计
说明：
Z2FS 型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。
如果是供油节流，液压油将通过节流点 (1)，经通道 A➀ 导入执行机构 A➁。节流阀芯 (2.1) 可通过主轴 (3) 进行轴向调节，从而允许调节节流点 (1)。
同时，通道 A➀ 中的液压油通过孔 (4) 导入到活塞侧 (5)。主动压力和弹簧力使节流阀芯 (2.1) 保持在节流位置。
从执行机构 B➁ 流回的液压油移动节流阀芯 (2.2)，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。

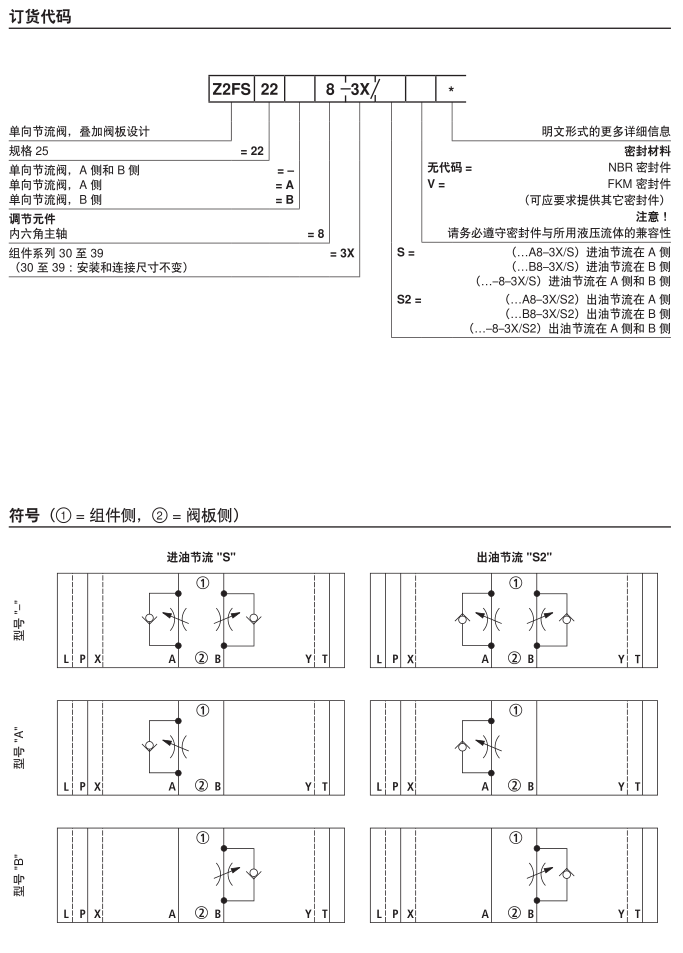

部分型号：
Z2FS22-8-3X/S Z2FS22-8-3X/S2 Z2FS22-8-3X/S2V
Z2FS22A8-3X/S Z2FS22A8-3X/S2 Z2FS22A8-3X/S2V
Z2FS22B8-3X/S Z2FS22B8-3X/S2 Z2FS22B8-3X/S2V
