| 品牌 : | pfeiffervacuum普发 | 类型 : | 气体捕集泵 |
| 型号 : | Duo11M | 材质 : | 铝合金 |
| 用途 : | 管道泵 | 原理 : | 真空泵 |
| 真空度 : | 高真空度 | 驱动方式 : | 电动 |
| 输送介质 : | 油泵 | 功率 : | 0.25kW |
| 极限压力 : | 0.1Pa | 外形尺寸 : | 478x143x209 |
| 泵轴位置 : | 卧式 | 抽气速率 : | 3l/s |
| 抽气量 : | 9m³/h | 工作压强 : | 1500hPa |
| 重量 : | 17kg | 电压 : | 100–115VV |
| 排出口径 : | DN16ISO-KFmm | 流量 : | 9m3/h |
| 叶轮数目 : | 4 | 规格 : | Duo11M |
德国普发磁耦合真空泵Duo 11M、DUO11M真空泵维修保养、实验室真空泵
Duo 11 M，单相电机，100-115 V，50/60 Hz
磁耦合
与标准泵不同，这种产品采用非接触式磁耦合。在这些类型的产品中，避免了有磨损的传统轴密封上漏油的问题。
应用领域
安装到分析仪器中
安装到飞轮储能器中
气体技术
客户价值
空间节省且理想适用于系统集成
小尺寸时抽吸能力高
低终压力
维护量小，轴套管处无漏油
运行成本低，无需更换轴密封圈
Duo 11 M，单相电机，100-115 V，50/60 Hz
订单号: PK D59 107
双级旋转叶片泵且吸气能力为 9 m3/h 在 50 Hz 时 / 10.5 m3 /h 在 60 Hz 时
带有电磁离合器
带有单相电机，带有置于接线盒上的 C14 插头
集成型气镇阀和安全阀
供货范围包括 OME 回油装置
适于所有粗真空和中度真空范围的应用
特点：通过不同的电动机电压可实现更的使用
请注意：电缆必须作为配件单独订货
技术参数
| 连接法兰（入口） | DN 16 ISO-KF |
| 连接法兰（出口） | DN 16 ISO-KF |

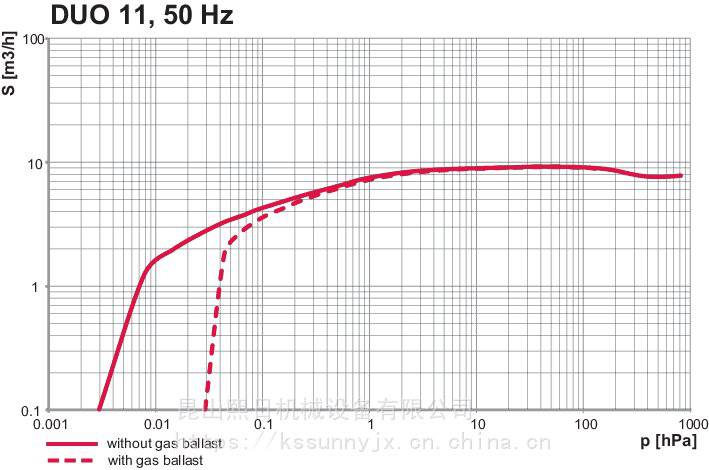

| 50 Hz 时的抽速 | 9 m³/h | 5.3 cfm | 150 l/min |

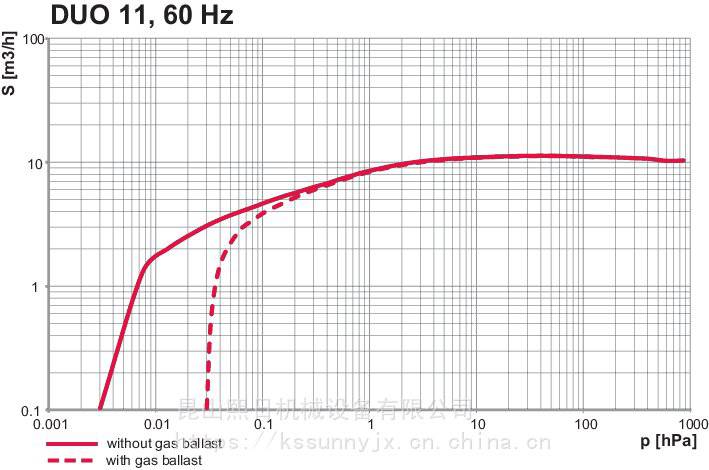

| 60 Hz 时的抽速 | 10.5 m³/h | 6.18 cfm | 175 l/min |
| 带气镇的终压力 | 3 · 10-2 百帕 |
| 不带气镇的终压力 | 3 · 10-3 百帕 |
| 排气压力 | 1500 百帕 |
| 小排气压力 | 250 百帕 |
| 水蒸气容积 50 Hz | 110 g/h |
| 水蒸气容积 60 Hz | 170 g/h |
| 50 Hz 时的水蒸气渗透 | 15 百帕 |
| 60 Hz 时的水蒸气渗透 | 20 百帕 |
| 50 Hz 时的转速 | 3,000 rpm | 3,000 min-1 |
| 60 Hz 时的转速 | 3,600 rpm | 3,600 min-1 |
| 冷却类型，标准 | 空气 |
| 电机保护 | 双金属片 |
| 电机型号 | 单相电机 |
| 环境温度 | 12 – 40 °C 摄氏度 |
| 50 Hz 时不带气镇的声压级 | 54 分贝 (A) |
| 开关 | 是 |
| 电源连接:电压(范围) | ±10 % |
| 电源连接:电压 50 Hz | 100 – 115 V |
| 电源连接:电压 60 Hz | 100 – 115 V |
| 的施工方电气防护 | 16 安培 |
| 电源电缆 | 否, 置于接线盒上的 C14 插头 |
| 气镇 | 是 |
| 工作液体 | P3 |
| 工作流体添加 | 0.5 升 |
| 安全阀泄漏率 | ≤ 1 · 10-5 Pa m3/s | ≤ 7.5 · 10-5 Torr l/s | ≤ 1 · 10-4 mbar l/s |
| 尺寸（长 x 宽 x 高） | 478 x 143 x 209 毫米 |
| 额定功率 50 Hz | 0.25 千瓦 |
| 额定功率 60 Hz | 0.3 千瓦 |
| 防护等级 | IP40 |
| 电磁联轴器 | 是 |
| 重量 | 17 千克 |
声压根据ISO 3744，等级2
根据 PNEUROP 的典型极限压力
尺寸
产品特性
