| 品牌 : | pfeiffervacuum普发 | 类型 : | 气体捕集泵 |
| 型号 : | DUO5M | 材质 : | 铝合金 |
| 用途 : | 管道泵 | 原理 : | 真空泵 |
| 真空度 : | 高真空度 | 驱动方式 : | 电动 |
| 输送介质 : | 油泵 | 功率 : | 0.25kW |
| 极限压力 : | 0.1Pa | 泵轴位置 : | 卧式 |
| 抽气速率 : | 1.38l/s | 抽气量 : | 5m³/h |
| 重量 : | 19kg | 电压 : | 220–240/380–420VV |
| 排出口径 : | DN16ISO-KFmm | 扬程 : | 5m |
| 流量 : | 5m3/h | 叶轮数目 : | 4 |
| 规格 : | DUO5M |
Duo 5 M，三相电机，220-240/380-420 V，50 Hz | 250-277/440-480 V，60 Hz
磁耦合
与标准泵不同，这种产品采用非接触式磁耦合。在这些类型的产品中，避免了有磨损的传统轴密封上漏油的问题。
应用领域
安装到分析仪器中
安装到飞轮储能器中
气体技术
客户价值
空间节省且理想适用于系统集成
小尺寸时抽吸能力高
低终压力
维护量小，轴套管处无漏油
运行成本低，无需更换轴密封圈
Duo 5 M
运营成本极低
轴密封圈无需维护
内置气镇阀和安全阀

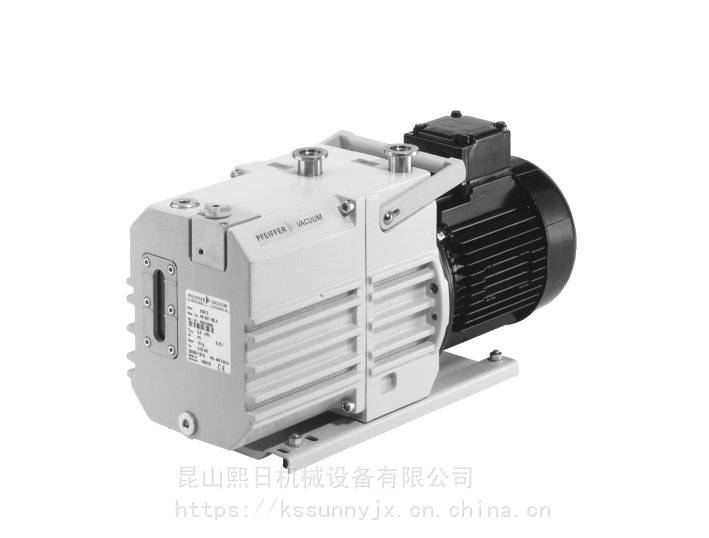

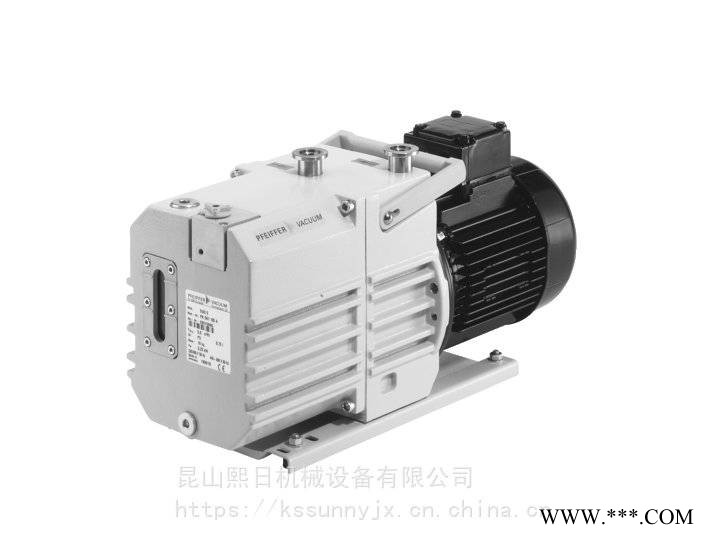

Duo 5 M，三相电机，220-240/380-420 V，50 Hz | 250-277/440-480 V，60 Hz
订单号: PK D61 105
具有 5 m3/h 抽吸能力的双级高功率旋片泵
带三相电机
利用温度传感器（3TF）达到的电机保护
集成型气镇阀和高压安全阀
适于所有粗真空和中度真空范围的应用
带有电磁离合器
特点：通过不同的电动机电压可实现更的使用
技术参数
| 连接法兰（入口） | DN 16 ISO-KF |
| 连接法兰（出口） | DN 16 ISO-KF |

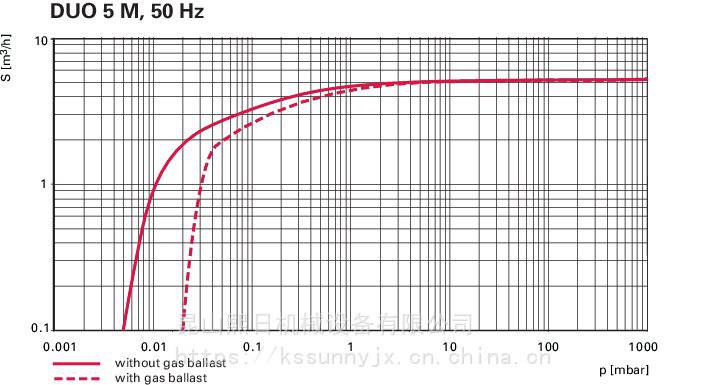

| 50 Hz 时的抽速 | 5 m³/h | 2.94 cfm | 83.33 l/min |
| 60 Hz 时的抽速 | 6 m³/h | 3.53 cfm | 100 l/min |
| 带气镇的终压力 | 7 · 10-3 百帕 |
| 不带气镇的终压力 | 4 · 10-3 百帕 |
| 排气压力 | 1500 百帕 |
| 小排气压力 | 250 百帕 |
| 50 Hz 时的转速 | 1,500 rpm | 1,500 min-1 |
| 60 Hz 时的转速 | 1,800 rpm | 1,800 min-1 |
| 冷却类型，标准 | 空气 |
| 电机保护 | 3TF |
| 电机型号 | 三相电机 |
| 环境温度 | 12 – 40 °C 摄氏度 |
| 50 Hz 时不带气镇的声压级 | ≤ 55 分贝 (A) |
| 开关 | 否 |
| 电源连接:电压(范围) | ±5 % |
| 电源连接:电压 50 Hz | 220 – 240/380 – 420 V |
| 电源连接:电压 60 Hz | 250 – 277/440 – 480 V |
| 电源电缆 | 否 |
| 工作液体 | P3 |
| 工作流体添加 | 0.75 升 |
| 安全阀泄漏率 | ≤ 1 · 10-5 Pa m3/s | ≤ 7.5 · 10-5 Torr l/s | ≤ 1 · 10-4 mbar l/s |
| 额定功率 50 Hz | 0.25 千瓦 |
| 额定功率 60 Hz | 0.3 千瓦 |
| 防护等级 | IP55 |
| 电磁联轴器 | 是 |
| 重量 | 19 千克 |
声压根据ISO 3744，等级2
根据 PNEUROP 的典型压缩终了压力
尺寸
产品特性
