品牌:GHBF
起订:1个
供应:100个
| 产品特性 : | D643H-16P | 品牌 : | GHBF |
| 型号 : | D643H-16P DN80 | 结构形式 : | 偏置板式 |
| 3C阀门类别 : | 工业 | 加工定制 : | 否 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 | 口径 : | 50-1200 |

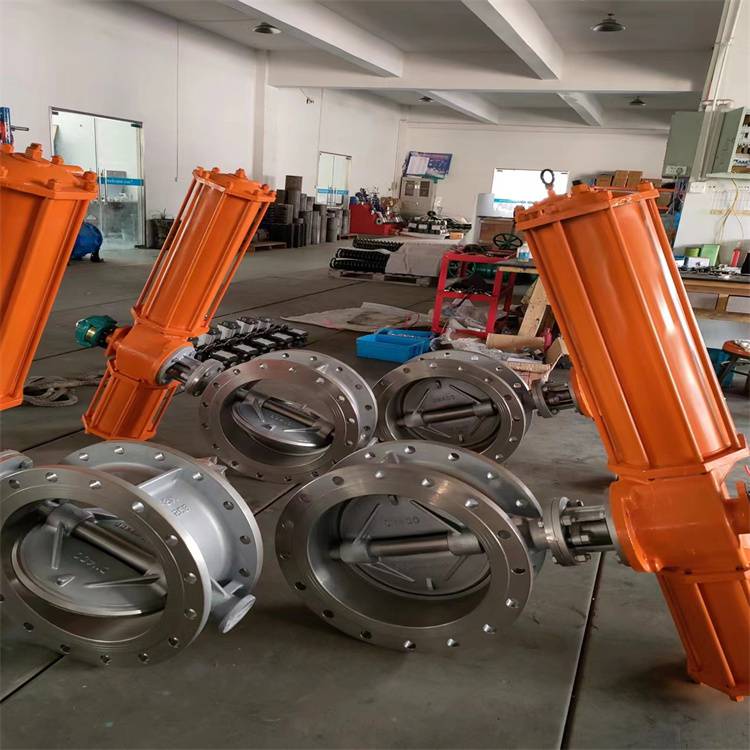

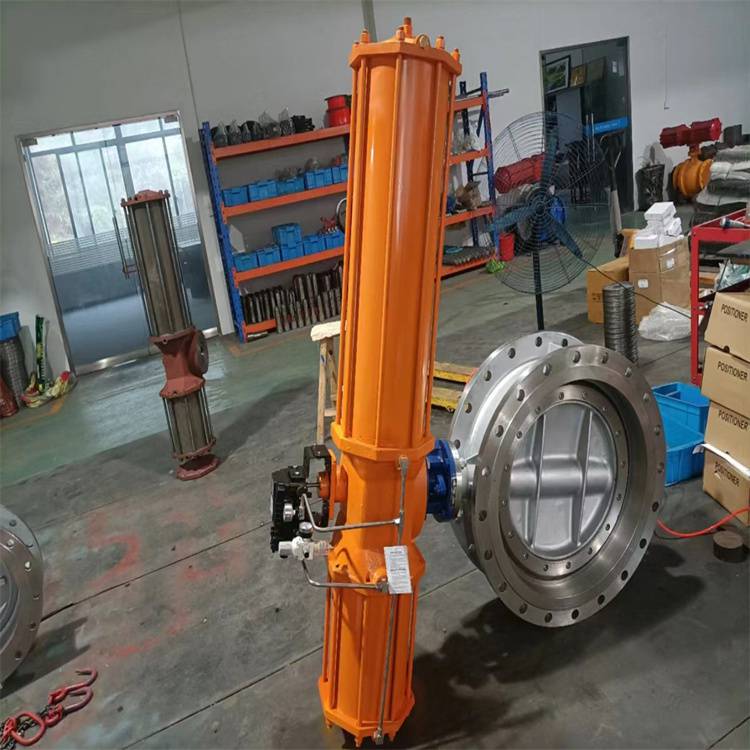

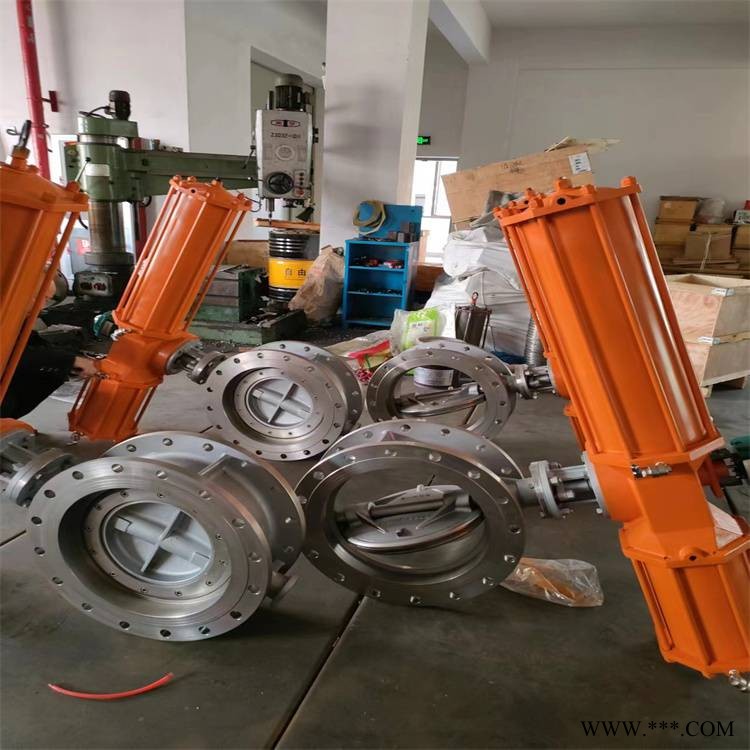

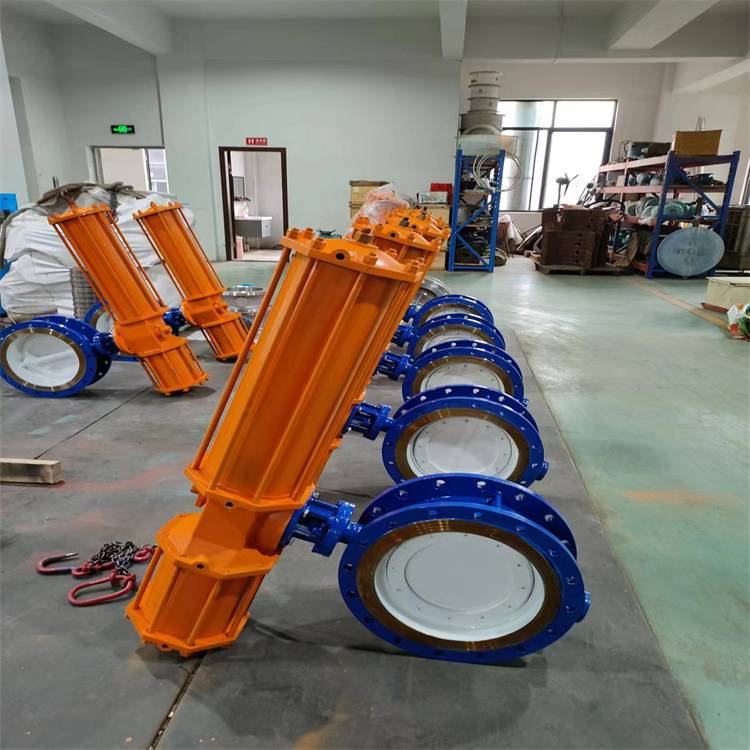

一、D643H气动多层次硬密封法兰蝶阀概述
气动多层次硬密封法兰蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺***。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被***地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、D643H气动多层次硬密封法兰蝶阀特点
气动蝶阀由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使电动蝶阀的密封性、***性、***性和***性等得到了可靠的***。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封***，达到无泄漏。
3、耐高压、***、***、使用寿命长等。
三、D643H气动多层次硬密封法兰蝶阀采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

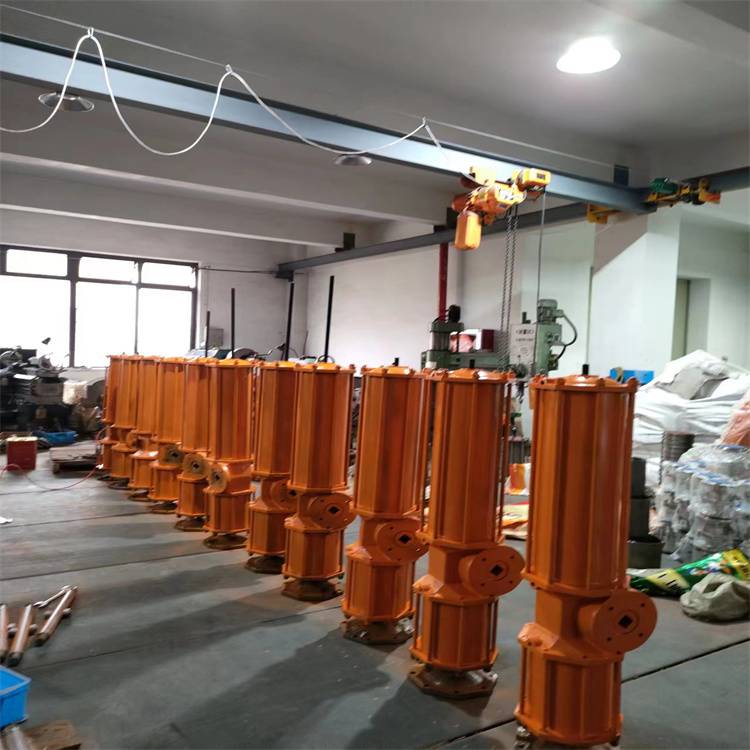

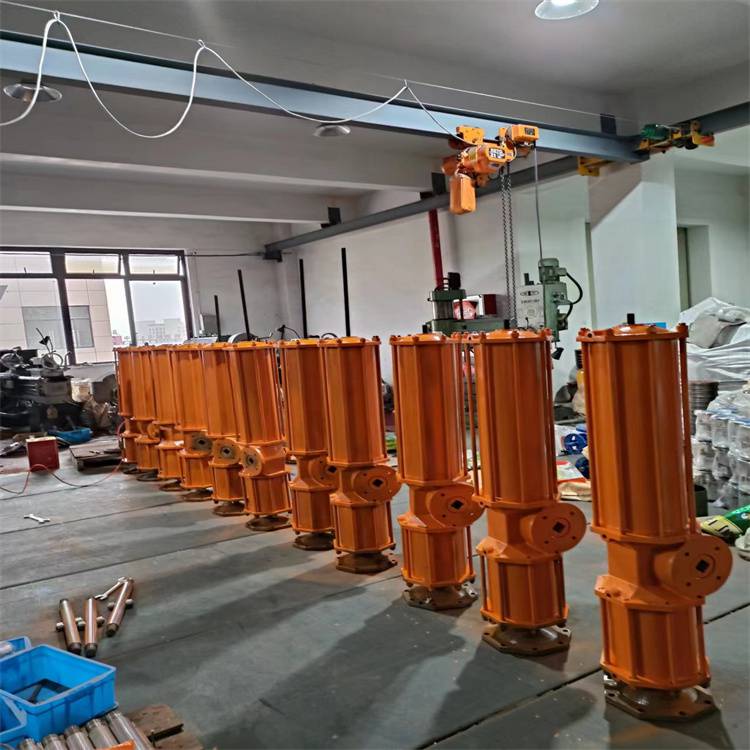

四、D643H气动多层次硬密封法兰蝶阀执行机构
采用***系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸***铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、D643H气动多层次硬密封法兰蝶阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
六、D643H气动多层次硬密封法兰蝶阀主要技术参数
公称通径DN（mm）50～200050～500
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
渗漏率 |
＜0.1×DNmm3/s（符合GB/T13927-92标准） |
|||||
适用温度 |
碳钢:-29℃～425℃ 不锈钢-40℃～600℃ |
|||||
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 |
|||||
驱动形式 |
蜗杆蜗轮传动、气传动、电传动 |
七、D643H气动多层次硬密封法兰蝶阀主要零件的材质
阀体 |
铸铁、不锈钢、铬钼钢、合金钢 |
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
密封圈 |
不锈钢与***石棉板组合成多层次 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
轴承 |
奥氏体不锈钢、304氮化 |
填料 |
柔性石墨 |
八、D643H气动多层次硬密封法兰蝶阀三偏心特点及原理
| 1、偏离管道中心 2、偏离密封面中心 3、倾斜的锥形 当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。 |
|
九、D643H气动多层次硬密封法兰蝶阀外形尺寸
| 公称通径 | 外形尺寸 | 连接尺寸 | 执行器型号 | ||||||||||||
| PN1.0 | PN2.5 | ||||||||||||||
| L1 | L2 | H | H1 | L | D | D1 | b | n-φd | 1 | D | D1 | b | n-φd | ||
| 250 | 348 | 159 | 584 | 595 | 140 | 375 | 335 | 16 | 12-18 | 165 | 375 | 335 | 24 | 12-18 | GTD145 |
| 300 | 348/627 | 176/200 | 635/630 | 645 | 170 | 440 | 395 | 16 | 12-22 | 178 | 440 | 395 | 24 | 12-22 | GTD160/AW13 |
| 350 | 378/627 | 176/200 | 660/655 | 645 | 170 | 490 | 445 | 16 | 12-22 | 190 | 490 | 445 | 24 | 12-22 | GTD160/AW13 |
| 400 | 432/627 | 206/200 | 750/696 | 745 | 190 | 540 | 495 | 16 | 16-22 | 216 | 540 | 495 | 24 | 16-22 | GTD160/AW13 |
| 450 | 524/627 | 228/200 | 805/728 | 745 | 190 | 595 | 550 | 16 | 16-22 | 222 | 595 | 550 | 24 | 16-22 | GTD190/AW13 |
| 500 | 524/850 | 228/270 | 850/820 | 745 | 190 | 645 | 600 | 20 | 20-22 | 229 | 645 | 600 | 26 | 20-22 | GTD210/AW17 |
| 600 | 524/850 | 228/270 | 905/875 | 970 | 210 | 755 | 705 | 20 | 20-26 | 267 | 755 | 705 | 26 | 20-26 | GTD210/AW17 |
| 700 | 648/1158 | 275/350 | 1000/1084 | 970 | 210 | 860 | 810 | 20 | 24-26 | 292 | 860 | 810 | 26 | 24-26 | GTD255/AW20 |
| 800 | 648/1158 | 275/350 | 1060/1084 | 1020 | 210 | 975 | 920 | 20 | 24-30 | 318 | 975 | 920 | 26 | 24-30 | GTD255/AW20 |
| 900 | 648/1158 | 275/350 | 1110/1084 | 1220 | 250 | 1075 | 1020 | 20 | 24-30 | 330 | 1075 | 1020 | 26 | 24-30 | GTD255/AW20 |
| 1000 | 715/1158 | 324/375 | 1200/1126 | 1220 | 250 | 1175 | 1120 | 20 | 28-30 | 410 | 1175 | 1120 | 26 | 28-30 | GTD300/AW25 |
| 1200 | 715/1158 | 324/375 | 1330/1256 | 1240 | 250 | 1375 | 1320 | 20 | 32-30 | 470 | 1375 | 1320 | 28 | 32-30 | GTD300/AW25 |
| 1400 | 795/1448 | 380/460 | 1540/1483 | 1460 | 300 | 1675 | 1520 | 20 | 36-30 | 530 | 1675 | 1520 | 30 | 36-30 | GTD350/AW28 |
| 1600 | 795/1448 | 380/460 | 1605/1540 | 1250 | 300 | 1790 | 1730 | 24 | 40-30 | 600 | 1790 | 1730 | 34 | 40-30 | GTD350/AW28 |
| 1800 | 1880 | 545 | 1640 | 1520 | 300 | 1990 | 1930 | 24 | 44-30 | 670 | 1990 | 1930 | 36 | 44-30 | AW35 |
| 2000 | 1880 | 545 | 1740 | 1520 | 300 | 2190 | 2130 | 24 | 48-30 | 760 | 2190 | 2130 | 38 | 48-30 | AW35 |
