| 产品特性 : | QV677F-16C | 品牌 : | GHBF |
| 型号 : | QV677F-16C DN65 | 连接形式 : | 法兰 |
| 主体材料 : | 碳钢 | 公称通径 : | 25-500 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

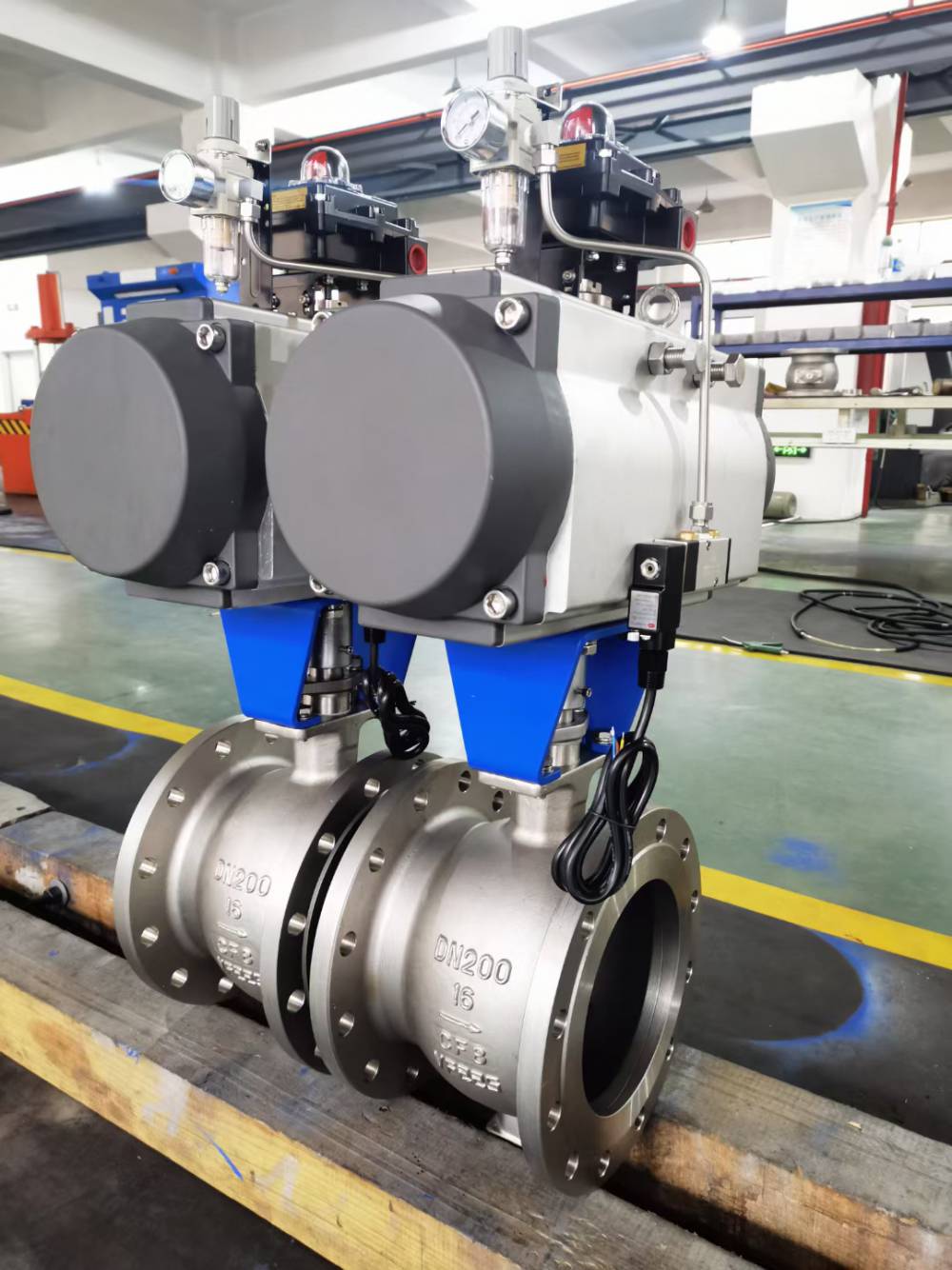

VQ677F气动软密封V型球阀、气动V型球阀、气动软密封球阀，单作用式的***优点是一旦动力源发生故障阀关断以避免损坏执行机构及附件，VQ677F气动软密封V型球阀、气动V型球阀、气动软密封球阀，具有自助补偿功能其阻力系数与同长度的管段相等因此可以使用较小的更加经济实用的阀门尺寸其中气动球阀如要实现比例调节须配阀门定位器电动球阀如要实现比例调节须选电子式电动执行机构或配伺服放大器等而且还适用于工作条件恶劣的介质GT系列气动对夹式V型调节球阀、精小型气动球阀，QV677W-16P气动V型对夹是球阀、气动切断阀，VQ670H气动调节V型球阀、气动对夹式V型球阀，VQ670F气动V型球阀、ZSHV气动V型调节球阀，QV647H气动法兰式V型球阀
主要技术参数
公称通径D（mm） |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数kv |
22 |
36 |
58 |
82 |
145 |
200 |
355 |
554 |
798 |
1418 |
3900 |
公称压力PN（MPa） |
1.6、4.0、6.4 |
||||||||||
流量特性 |
近似等***比 |
||||||||||
阀板转角（度） |
0°±4至90° ±4°（可调） |
||||||||||
操作压力（MPa） |
双作用0.2～1.0、单作用0.3—1.0 |
||||||||||
适用工作温度（℃） |
软密封：-40～180、硬密封：-60～450 |
||||||||||
允许压差（MPa） |
为公称压力值 |
4.0 |
2.0 |
||||||||
允许泄漏量等级 |
软密封Ⅵ级、硬密封Ⅳ级 |
||||||||||
动作时间（S） |
0.5～7 |
||||||||||
执行机构输出力矩（Nm） |
5.9～5169 |
