品牌:GHBF
起订:1个
供应:100个
| 产品特性 : | Q947F-16C | 品牌 : | GHBF |
| 型号 : | Q947F-16C DN400 | 连接形式 : | 法兰 |
| 主体材料 : | 碳钢 | 公称通径 : | 25-300 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
产品说明：

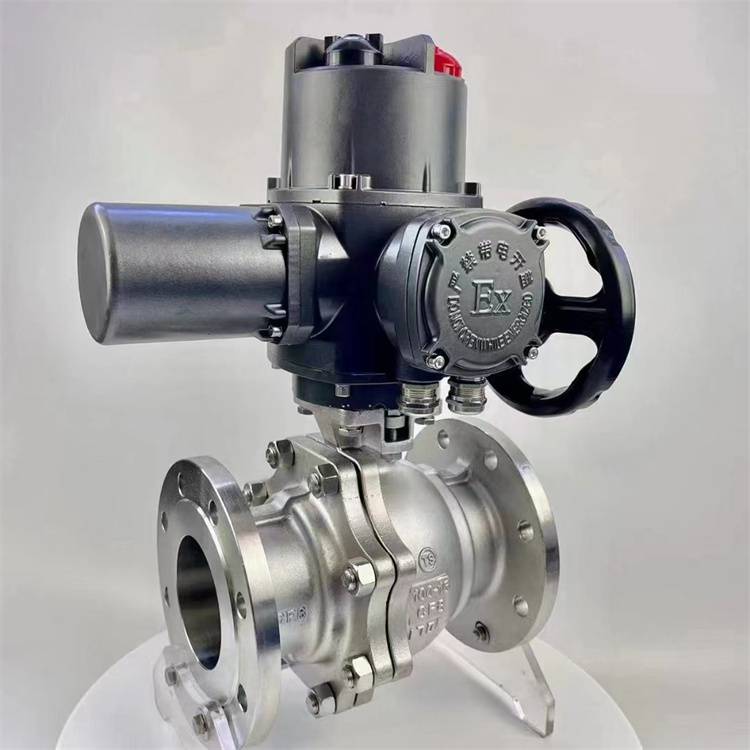

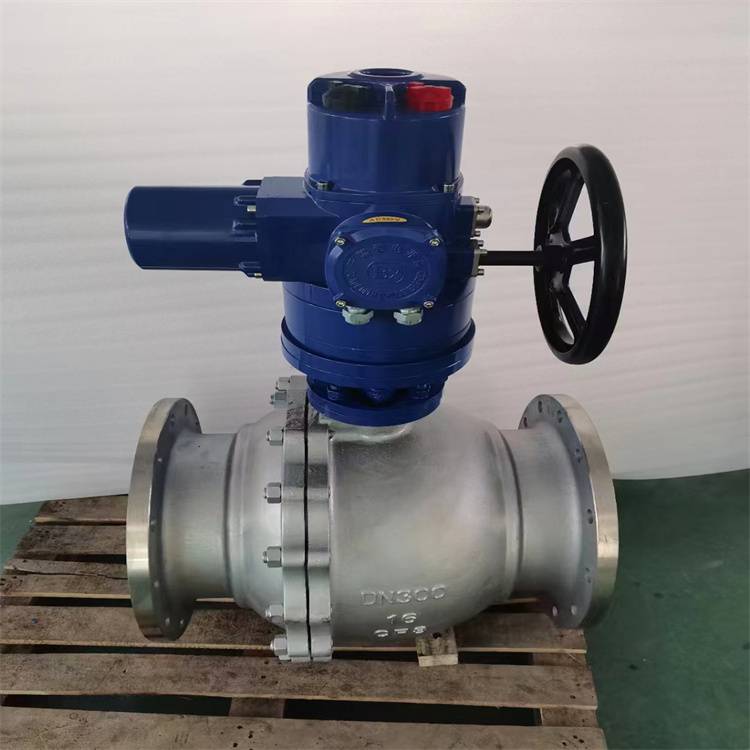

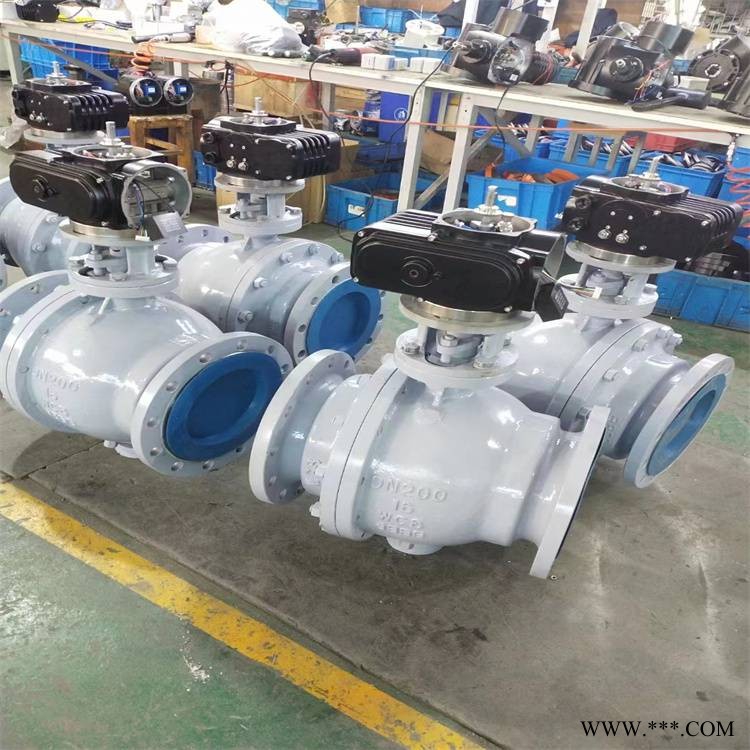

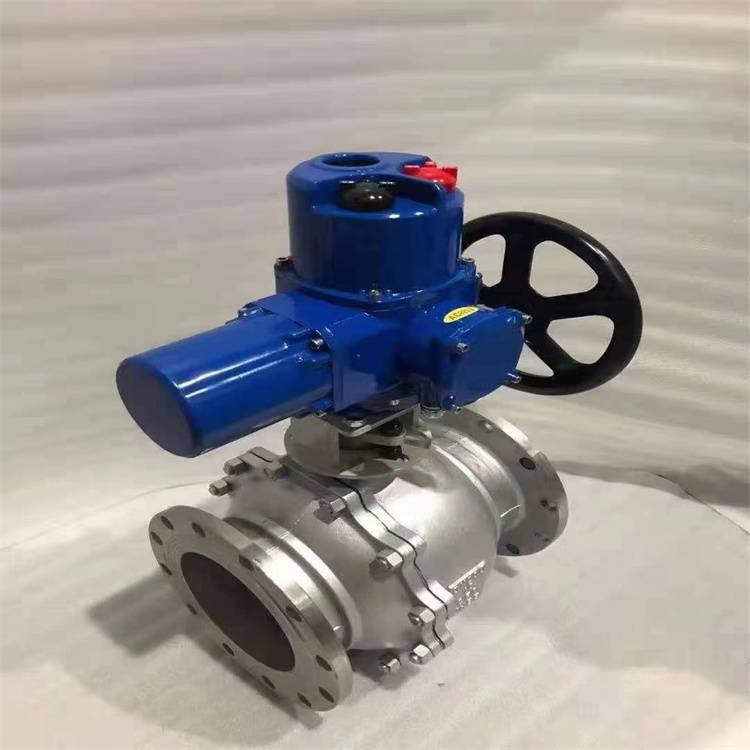

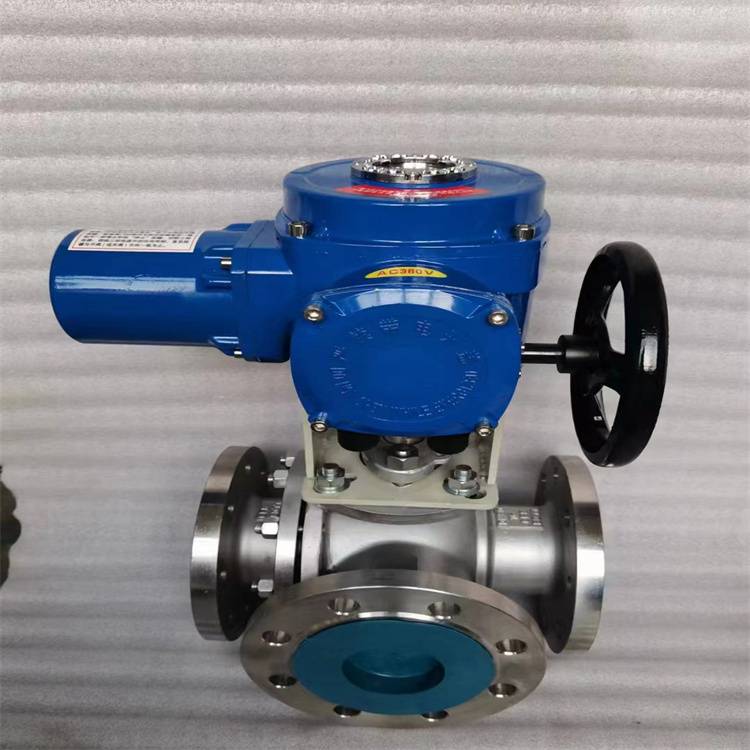

电动固定球阀是新一代高性能球阀，适用于长 输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压 力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。*的弹簧预阀座组 件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连 接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没 有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径*，以便管线清扫。
产品特点：
1、阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能
2、固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放
3、枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛
产品执行标准：
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
产品性能参数：
型号 |
适用温度（℃） |
适用介质 |
材料 |
|---|---|---|---|
Q947F-16C |
-29～150 |
水、蒸汽、油品等 |
碳钢 |
Q947F-16P |
CF8 |
产品外形和连接尺寸：
公称通径 |
主要外形尺寸和连接尺寸 |
||||||||
|---|---|---|---|---|---|---|---|---|---|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
H1 |
D0 |
|
QD47F-16C QD47F-16P QD347F-16P QD347F-16C QD347F-16P QD647F-16C QD647F-16P QD747F-16C QD747F-16P QD947F-16C QD947F-16P |
|||||||||
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
160 |
85 |
- |
65 |
191 |
180 |
145 |
120 |
18 |
4-18 |
170 |
95 |
- |
80 |
206 |
195 |
160 |
135 |
20 |
8-18 |
200 |
110 |
- |
100 |
229 |
215 |
180 |
155 |
20 |
8-18 |
210 |
120 |
- |
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
350 |
215 |
- |
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
530 |
190 |
- |
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
575 |
230 |
600 |
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
585 |
260 |
600 |
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
730 |
300 |
600 |
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
860 |
350 |
800 |
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
935 |
395 |
800 |
450 |
864 |
640 |
585 |
545 |
40 |
20-30 |
975 |
440 |
800 |
500 |
912 |
705 |
650 |
608 |
44 |
20-34 |
1060 |
485 |
800 |
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
1170 |
591 |
800 |
700 |
1245 |
910 |
840 |
788 |
50 |
24-41 |
1270 |
686 |
800 |
