品牌:GHBF
起订:1个
供应:100个
立即购买
| 产品特性 : | DHH44X-16C | 品牌 : | GHBF |
| 型号 : | DHH44X-16C DN200 | 连接形式 : | 法兰 |
| 主体材料 : | 铸钢 | 公称通径 : | 50-1000 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
一、产品概述

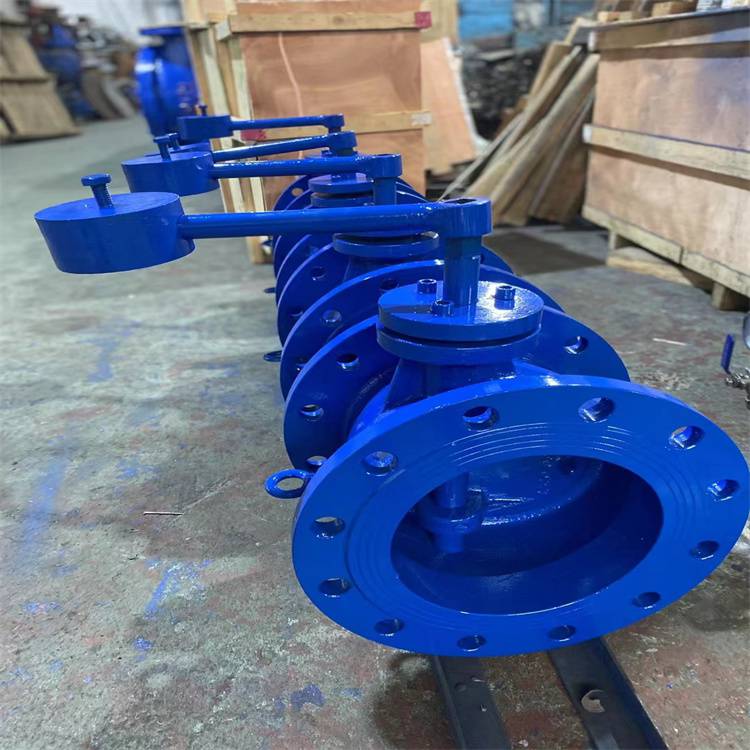

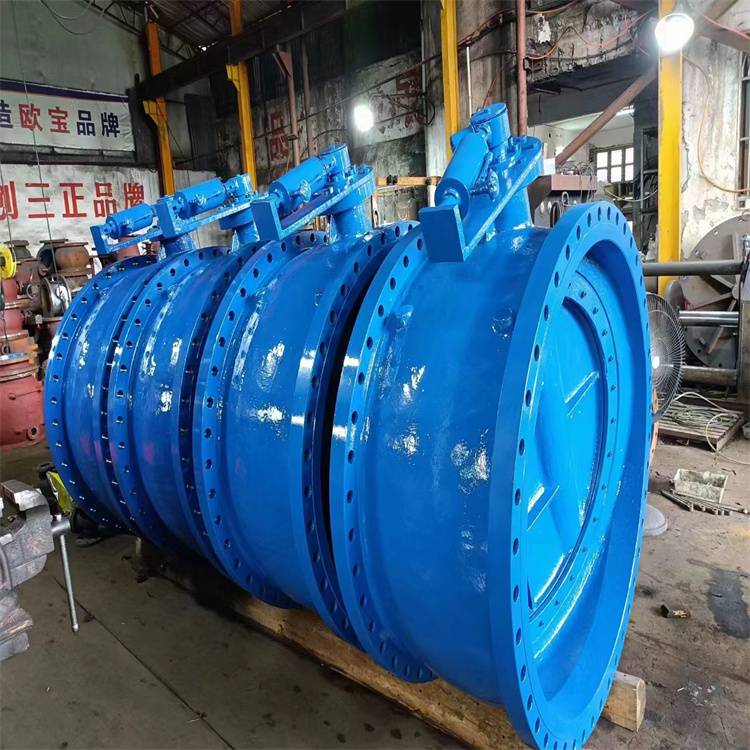

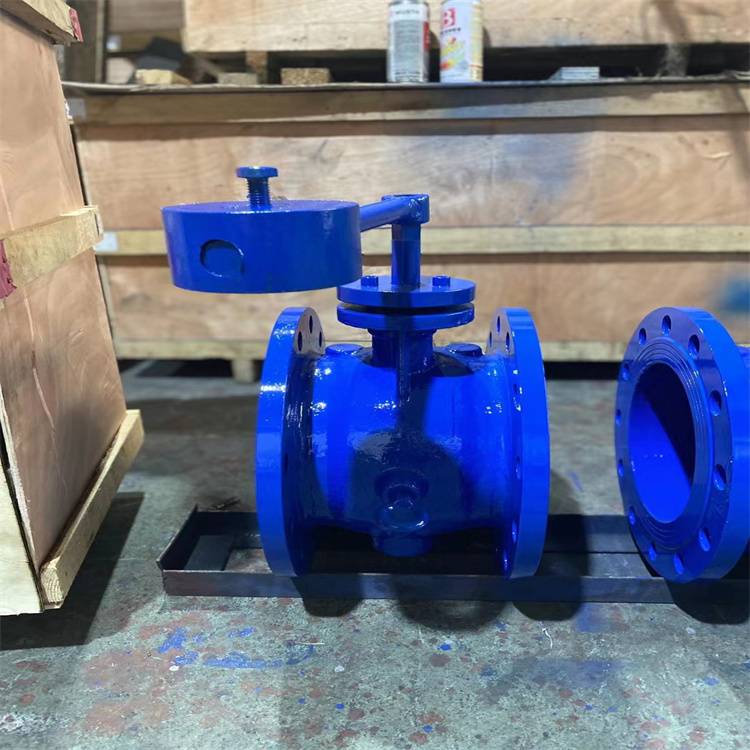

本厂生产的DHH44X/H-10/16微阻缓闭消声止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无嘈声、运行平稳，确保宾馆、住宅环境安静，并具有节能的效果。 用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生，截流密封采用丁腈橡胶，密封性能好、减震***、使用寿命长、维修方便等特点。 |
二、主要技术参数
公称压力：1.0～1.6MPa
公称通经：200～2000mm
适用介质：清水、泥浆水、污水、海水
适用温度：0～80℃
法兰标准：GB/T
17241.6 GB/T 9113
试验标准: GB/T 13927
AP1598
三、主要零部件材料
零件名称 |
阀体 |
蝶板 |
阀杆 |
缓冲油缸 |
密封圈 |
材料 |
灰铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁腈橡胶 |
四、主要外形连接尺寸(单位：mm)
DN（mm) |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
2000 |
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
790 |
950 |
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
2150 |
2550 |
B |
450 |
520 |
590 |
670 |
750 |
780 |
850 |
970 |
1080 |
1200 |
1300 |
1450 |
1670 |
1880 |
1950 |
2450 |
