品牌:GHBF
起订:1个
供应:100个
立即购买
| 产品特性 : | HC42X-16P | 品牌 : | GHBF |
| 型号 : | HC42X-16P DN450 | 连接形式 : | 法兰 |
| 主体材料 : | 不锈钢 | 公称通径 : | 50-600 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

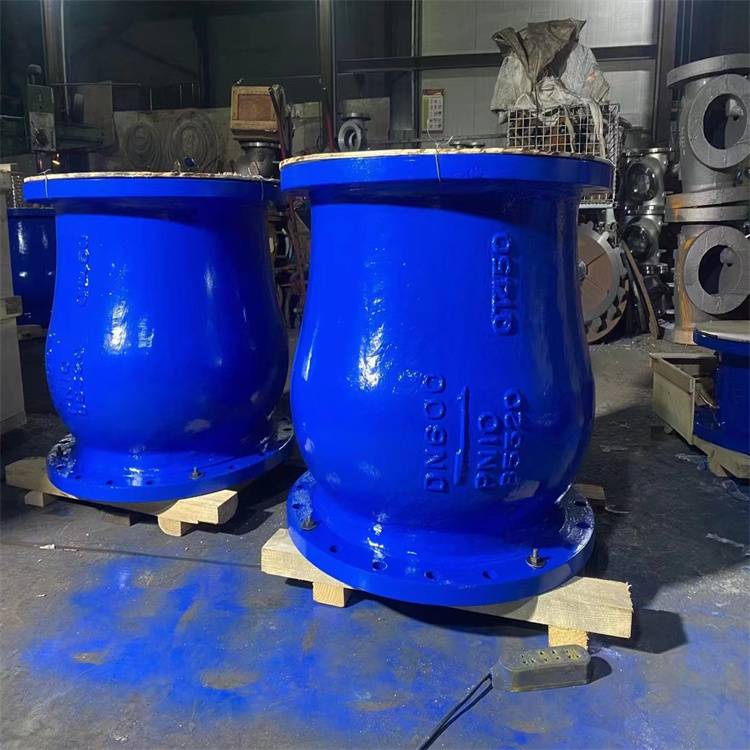

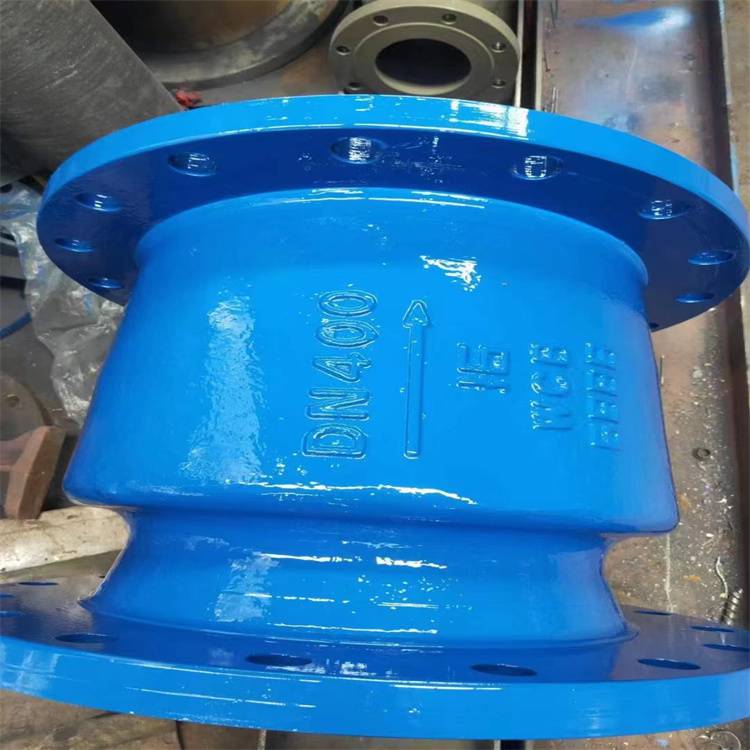

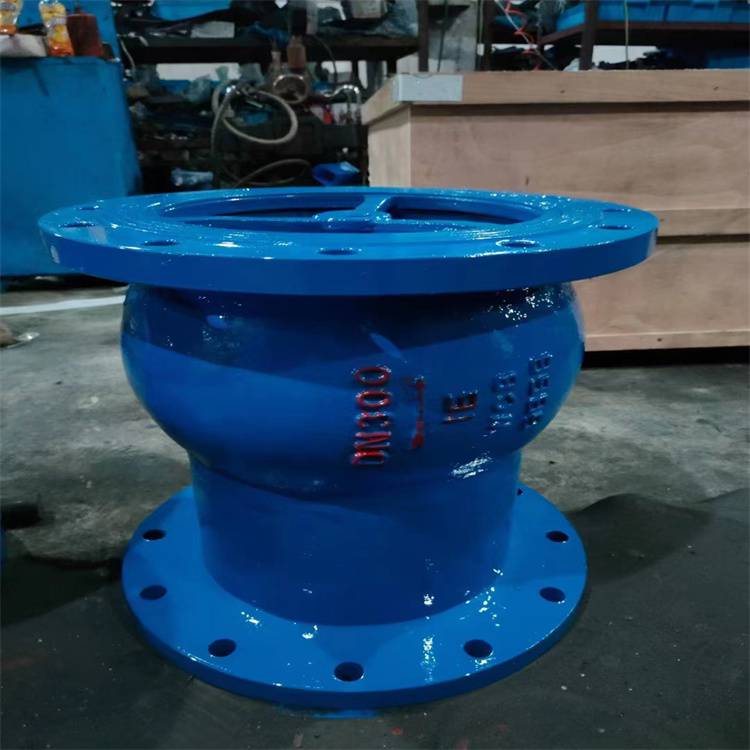

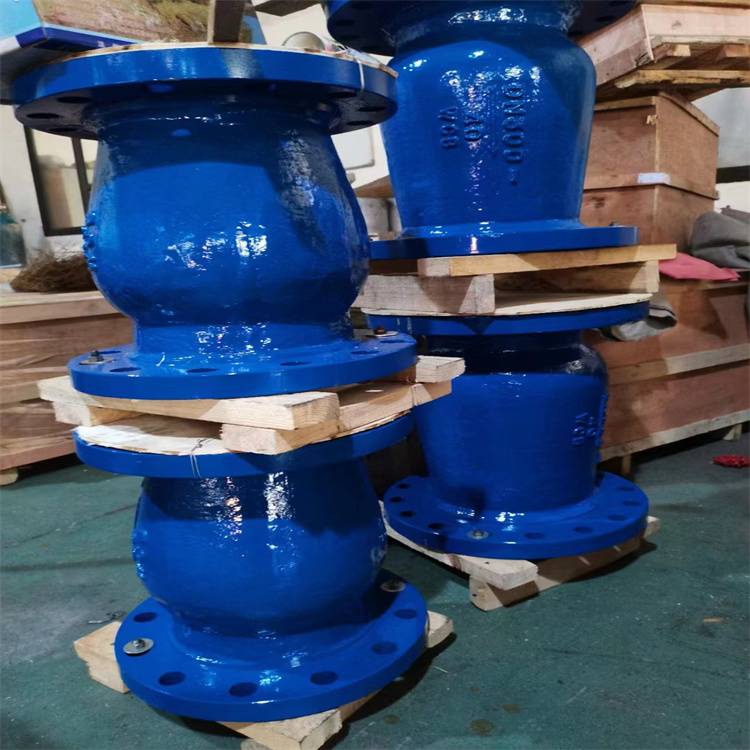

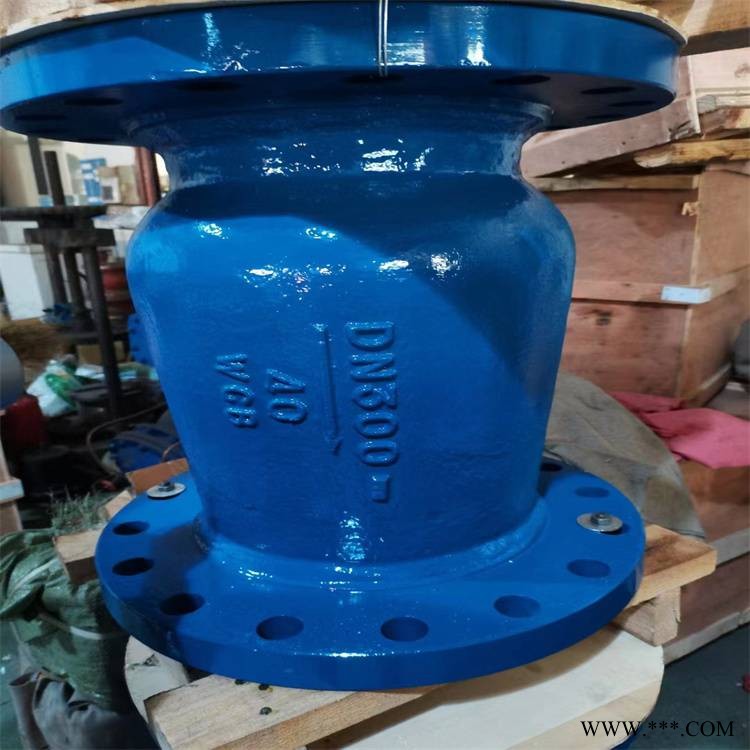

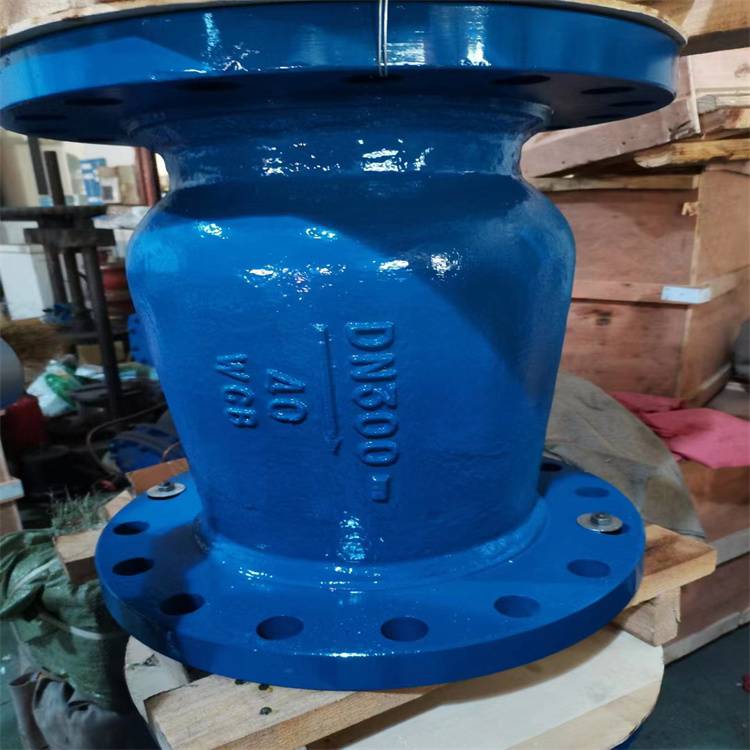

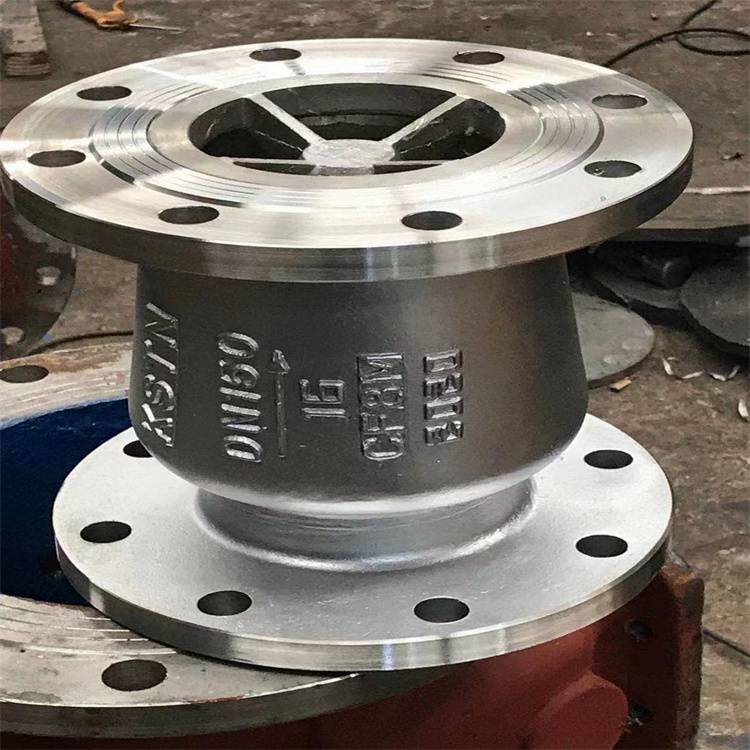

HC42X静音止回阀
◆产品特点静音止回阀内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果
本厂生产的DRVZ型静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
主要技术参数
型号 |
DRVZ/T-10 |
DRVZ/T-16 |
DRVZ/T-25Q |
公称压力 |
PN1.0MPa |
PN1.5MPa |
PN2.5MPa |
公称通径 |
DN50~DN300(mm) |
||
zui高工作压力 |
1.0MPa |
1.6MPa |
2.5MPa |
密封试验压力 |
1.1MPa |
1.76MPa |
2.75MPa |
壳体试验压务 |
1.5MPa |
2.4MPa |
3.75MPa |
静音式止回阀主要零部件
零件名称 |
材料 |
阀体、导流体 |
灰铸铁、球墨铸铁、铸钢 |
阀座、轴瓦、阀瓣、轴 |
青铜或铬不锈钢 |
弹簧 |
不锈钢 |
主要连接尺寸
(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)
公称通径(mm) |
L(mm) |
50 |
120 |
65 |
150 |
80 |
180 |
100 |
240 |
125 |
300 |
150 |
350 |
200 |
450 |
250 |
500 |
300 |
550 |
350 |
575 |
400 |
600 |
450 |
650 |
500 |
700 |
◆主要零部件材料
| 零件名称 | 材料 |
| 阀体 | 铸铁、球墨铸铁、碳钢 |
| 导流体 | 铸铁、球墨铸铁、碳钢 |
| 阀座 | 青铜、铬不锈钢 |
| 阀瓣 | 青铜、铬不锈钢 |
| 轴 | 青铜、铬不锈钢 |
| 弹簧 | 不锈钢 |
