品牌:GHBF
起订:1个
供应:100个
| 产品特性 : | H42H-16C | 品牌 : | GHBF |
| 型号 : | H42H-16C DN200 | 连接形式 : | 法兰 |
| 主体材料 : | 碳钢 | 公称通径 : | 50-600 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

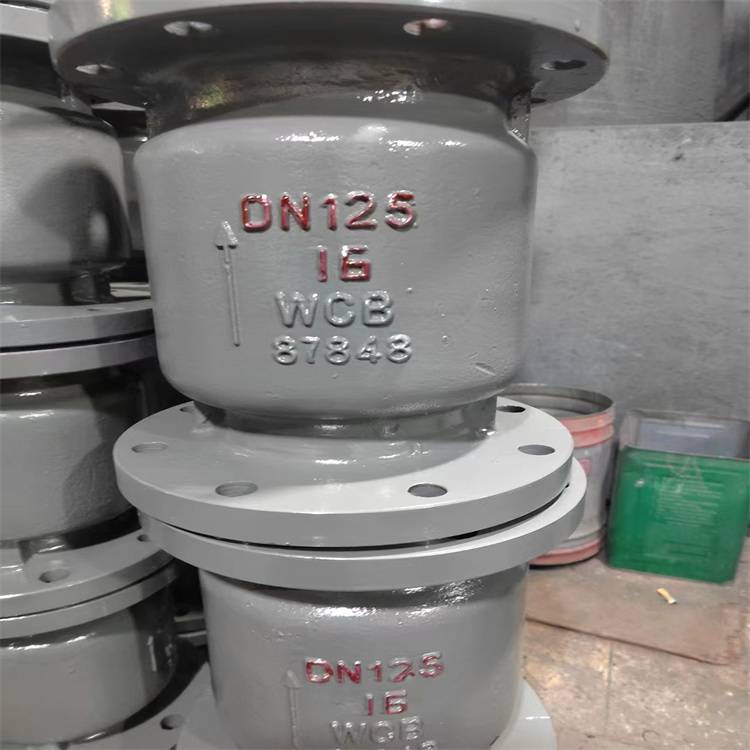

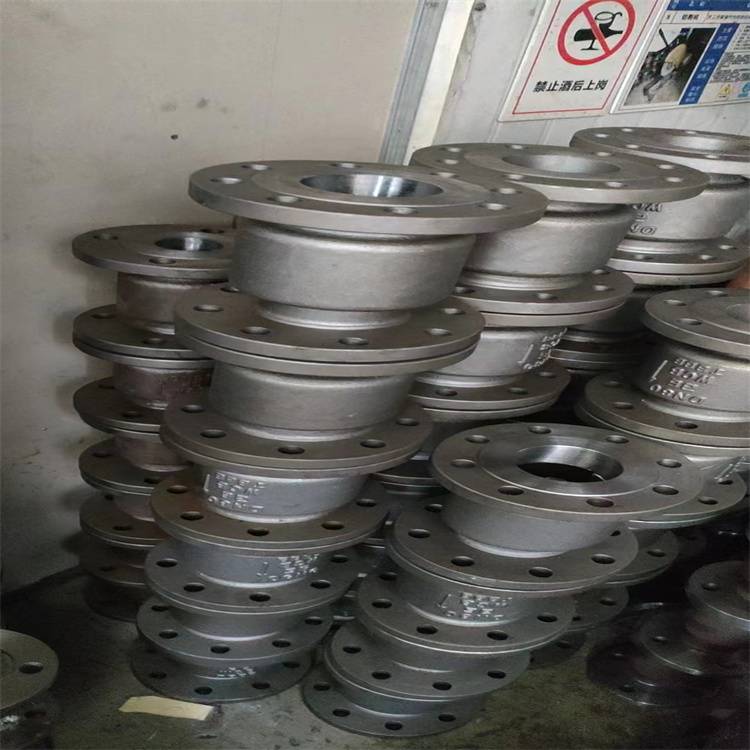

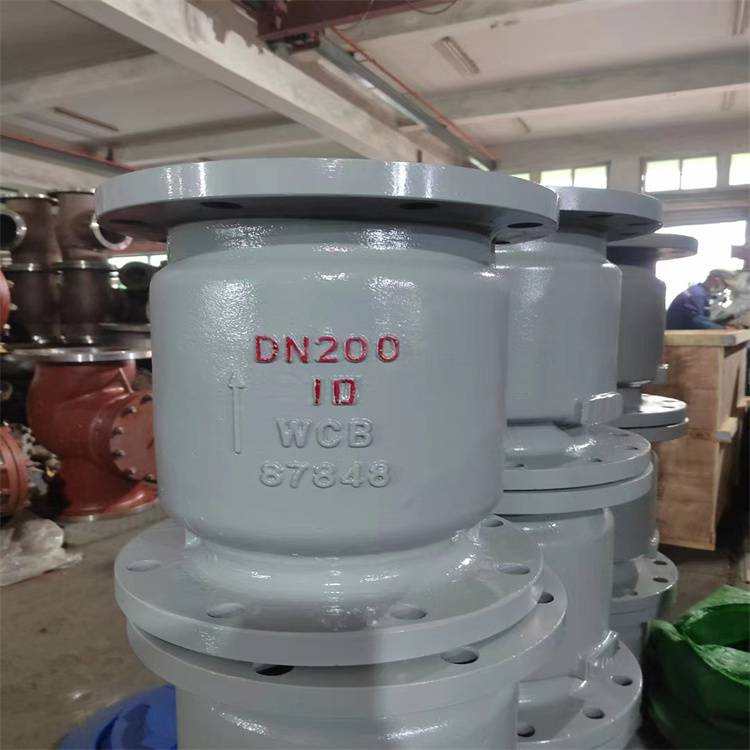

H42H铸钢立式止回阀产品概述:
H42H铸钢立式止回阀是阀瓣沿着阀体中心线滑动的阀门。管道立式止回阀是新出现的一种阀门，具有结构简单，零部件少，分量轻等特点，外加工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。立式止回阀***应用于石油、化工、制药、电力行业等各种需防止介质倒流的管路上。H42H根据立式安 装或卧式安装工况，可加装弹簧或不加弹簧。
H42H铸钢立式止回阀工作原理
H42H系列立式止回阀能防止介质倒流，起到介质止回作用。H42H铸钢立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的 压力作用下，顶开立式止回阀中的阀瓣，使阀门自动开启。当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座而使阀门关闭（注：卧式安装下需加弹簧，立式管 道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下，会自动关闭）
H42H铸钢立式止回阀执行标准
设计与制造 |
GB/T12235 |
|
连接端尺寸 |
结构长度 |
GB/T12221 |
法兰尺寸 |
JB/T79 |
|
检验与试验 |
JB/T9092 |
|
材料 |
碳钢 |
GB/T12229 |
不锈钢 |
GB/T12230 |
|
合金钢 |
Q/ZB66 |
H42H铸钢立式止回阀性能和使用范围
型号 |
公称 |
试验压力 |
工作温度(℃) |
||
压力 |
强度 |
密封 |
低压密封 |
||
(水)Mpa |
(水)空气(Mpa) |
(空气)Mpa |
|||
H42H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
H42H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
≤425 |
H42H-40C |
4 |
6 |
4.4 |
0.6 |
≤425 |
型号+（材质） |
公称压力PN（MPa） |
试验压力P3(MPa) |
适用温度（℃） |
适用介质 |
|
壳体 |
密封 |
||||
H42H-16C（碳钢） |
1.6 |
2.4 |
1.76 |
≤425 |
水、油品 |
H42H-16P（304） |
≤200 |
弱腐蚀介质 |
|||
H42H-25P（304） |
2.5 |
3.75 |
2.75 |
||
H42H-25R（316） |
腐蚀性介质 |
||||
H42H-40P（304） |
4 |
6 |
4.4 |
弱腐蚀性介质 |
|
H42H-40R（316） |
腐蚀性介质 |
||||
H42Y-40I（铬钼钢） |
≤550 |
水、油品 |
H42H铸钢立式止回阀主要零部件材料
零件名称 |
阀体、阀瓣 |
导向阀 |
密封面 |
H42H-16C |
碳钢 |
碳钢 |
堆焊D507 |
H42H-16P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
H42H-25P |
|||
H42H-40P |
|||
H42H-25R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
H42H-40R |
|||
H42Y-40I |
铬钼钢 |
铬钼钢 |
堆焊硬质合金 |
主要连接尺寸和外型尺寸
型号 |
公称通径DN |
尺寸(mm) |
||||||
L |
D |
D1 |
D2 |
H |
b |
Z-Φd |
||
H42H-16C |
15 |
130 |
95 |
65 |
45 |
77 |
14 |
4-Φ14 |
20 |
150 |
105 |
75 |
55 |
77 |
14 |
4-Φ14 |
|
25 |
160 |
115 |
85 |
65 |
80 |
16 |
4-Φ14 |
|
32 |
180 |
135 |
100 |
78 |
85 |
16 |
4-Φ18 |
|
40 |
200 |
145 |
110 |
85 |
95 |
16 |
4-Φ18 |
|
50 |
230 |
160 |
125 |
100 |
105 |
16 |
4-Φ18 |
|
65 |
290 |
180 |
145 |
120 |
120 |
18 |
4-Φ18 |
|
80 |
310 |
195 |
160 |
135 |
130 |
20 |
8-Φ18 |
|
100 |
350 |
215 |
180 |
155 |
140 |
20 |
8-Φ18 |
|
125 |
400 |
245 |
210 |
185 |
155 |
22 |
8-Φ18 |
|
150 |
480 |
280 |
240 |
210 |
180 |
24 |
8-Φ23 |
|
200 |
600 |
335 |
295 |
265 |
215 |
26 |
12-Φ23 |
|
H42H-25C |
15 |
130 |
95 |
65 |
45 |
77 |
16 |
4-Φ14 |
20 |
150 |
105 |
75 |
55 |
80 |
16 |
4-Φ14 |
|
25 |
160 |
115 |
85 |
65 |
85 |
16 |
4-Φ14 |
|
32 |
180 |
135 |
100 |
78 |
95 |
18 |
8-Φ18 |
|
40 |
200 |
145 |
110 |
85 |
105 |
18 |
8-Φ18 |
|
50 |
230 |
160 |
125 |
100 |
120 |
20 |
8-Φ18 |
|
65 |
290 |
180 |
145 |
120 |
130 |
212 |
8-Φ18 |
|
80 |
310 |
195 |
160 |
135 |
140 |
22 |
8-Φ18 |
|
100 |
350 |
230 |
190 |
160 |
155 |
24 |
8-Φ23 |
|
125 |
400 |
270 |
220 |
188 |
180 |
28 |
8-Φ25 |
|
150 |
480 |
300 |
250 |
218 |
215 |
30 |
8-Φ25 |
|
200 |
600 |
360 |
310 |
278 |
973 |
34 |
12-Φ25 |
