品牌:GHBF
起订:1个
供应:100个
立即购买
| 产品特性 : | LH45X-16C | 品牌 : | GHBF |
| 型号 : | LH45X-16C DN40 | 连接形式 : | 法兰 |
| 主体材料 : | 碳钢 | 公称通径 : | 50-600 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
限流止回阀产品概述

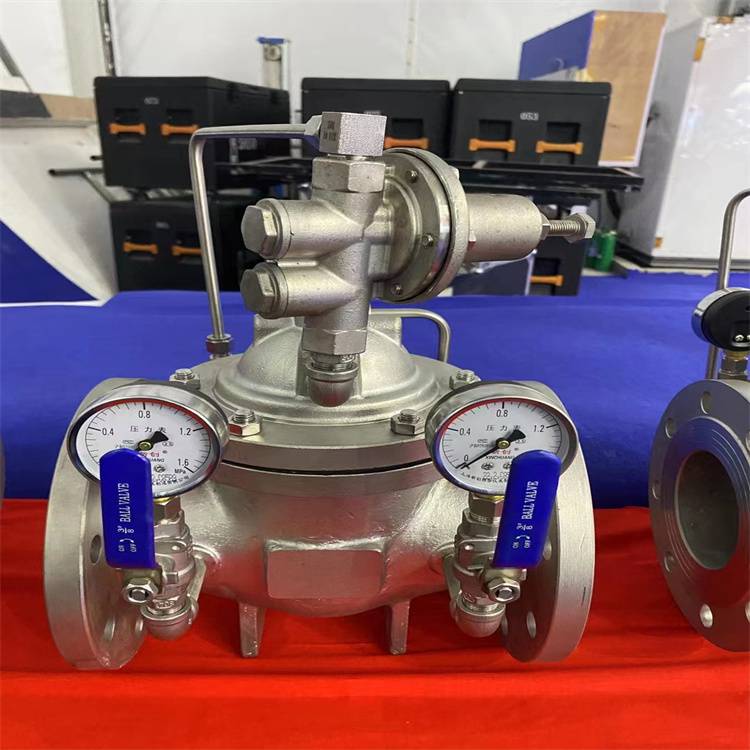

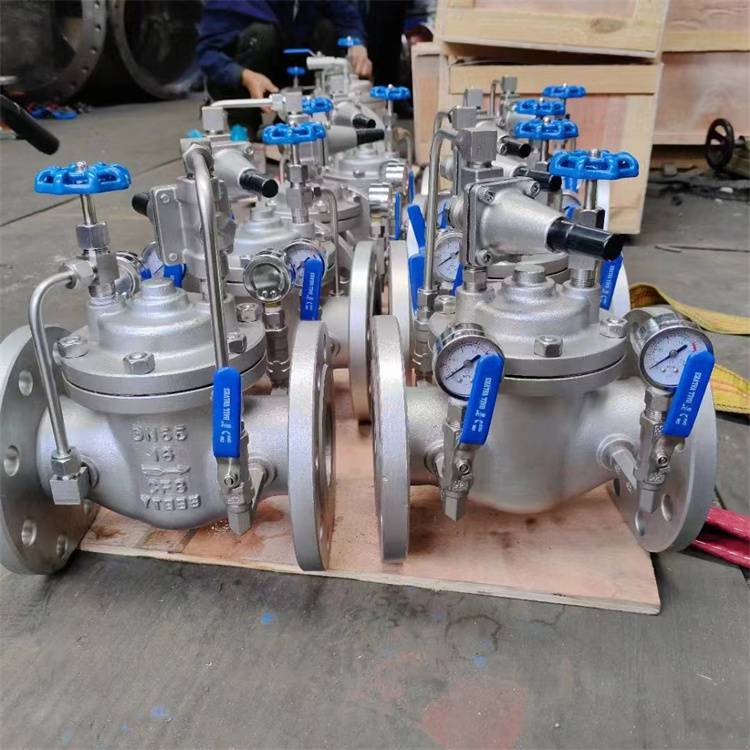

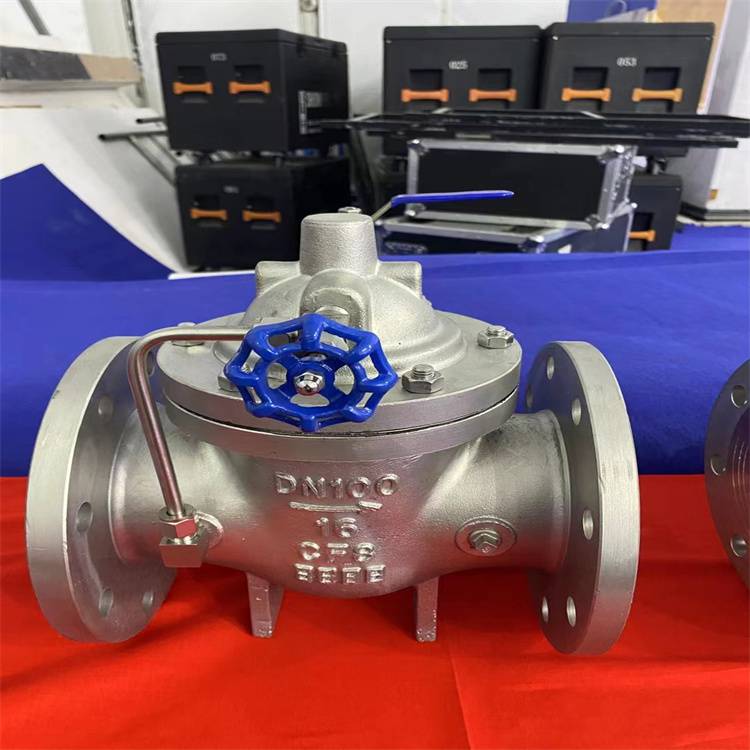

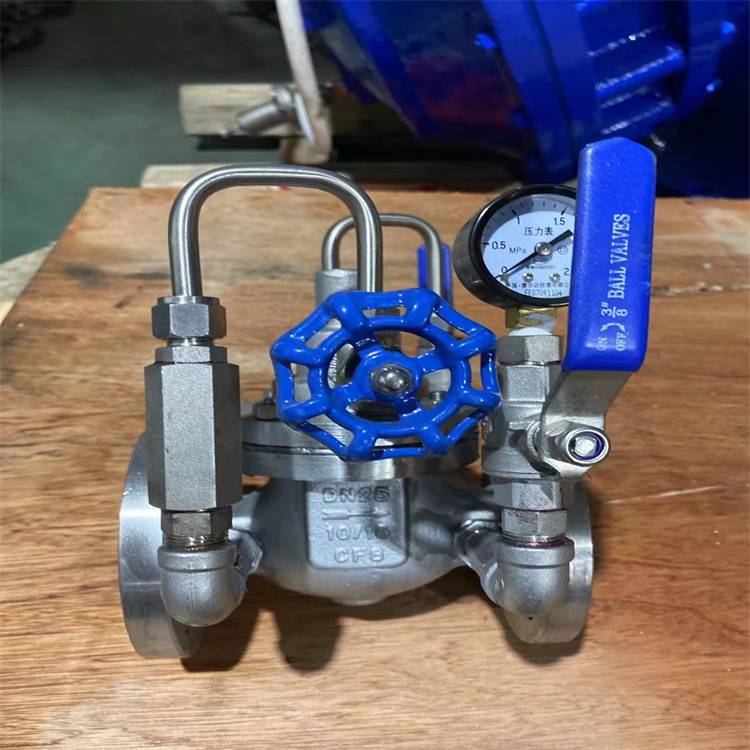

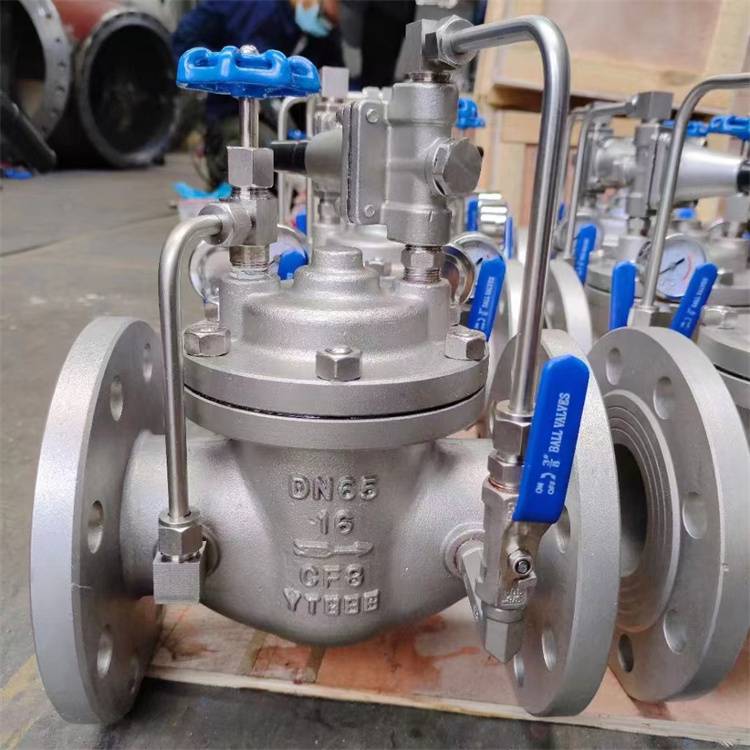

LH45X限流止回阀主要用于多泵并联使用时安装于水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀-----主阀构造，结构紧凑，重量较轻。
功能及主要作用原理：
该阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，对工作泵起限制流量作用，使泵在较***状态下工作；防止电动机在水泵低扬程、大流量、低效率时，发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。
其限流原理为：依据水泵的设计工况点扬程，导阀自动检测并控制水泵的实际工作扬程，以限制水泵的工作流量，限制电机的负载。
该阀设定一个控制工作气扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。
控制气扬程的设定可以按电机额定电流设定，也可以按***工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。
该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，零回流。
该阀采用导阀-主阀构造，结构紧凑，重量较轻。
流止回阀主要零件材质
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
阀杆 |
铬不锈钢 |
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
O形圈 |
丁腈橡胶 |
主连接外型尺寸（单位mm）
公称通径 |
尺 寸(mm) |
|||||
DN(am) |
L | A1 | A | H1 | H | F |
20 |
150 | 200 | 282 | 106 | 172 | 116 |
25 |
160 | 200 | 282 | 106 | 172 | 116 |
32 |
180 | 200 | 282 | 106 | 172 | 116 |
40 |
200 | 210 | 320 | 137 | 225 | 168 |
50 |
203 | 210 | 320 | 137 | 225 | 168 |
65 |
216 | 215 | 330 | 145 | 270 | 180 |
80 |
241 | 220 | 330 | 178 | 289 | 210 |
100 |
270 | 230 | 410 | 232 | 375 | 284 |
125 |
292 | 245 | 420 | 286 | 420 | 310 |
150 |
330 | 260 | 420 | 318 | 450 | 370 |
200 |
400 | 280 | 430 | 413 | 722 | 463 |
250 |
480 | 300 | 450 | 502 | 769 | 525 |
300 |
550 | 320 | 460 | 600 | 906 | 625 |
350 |
622 | 340 | 470 | 638 | 1480 | 705 |
400 |
685 | 360 | 480 | 677 | 1027 | 778 |
450 |
750 | 360 | 480 | 677 | 1027 | 778 |
500 |
811 | 410 | 780 | 750 | 1110 | 690 |
600 |
935 | 456 | 888 | 850 | 1286 | 785 |
