| 产品特性 : | HQ41X-16C | 品牌 : | GHBF |
| 型号 : | HQ41X-16C DN125 | 连接形式 : | 法兰 |
| 主体材料 : | 碳钢 | 公称通径 : | 50-600 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

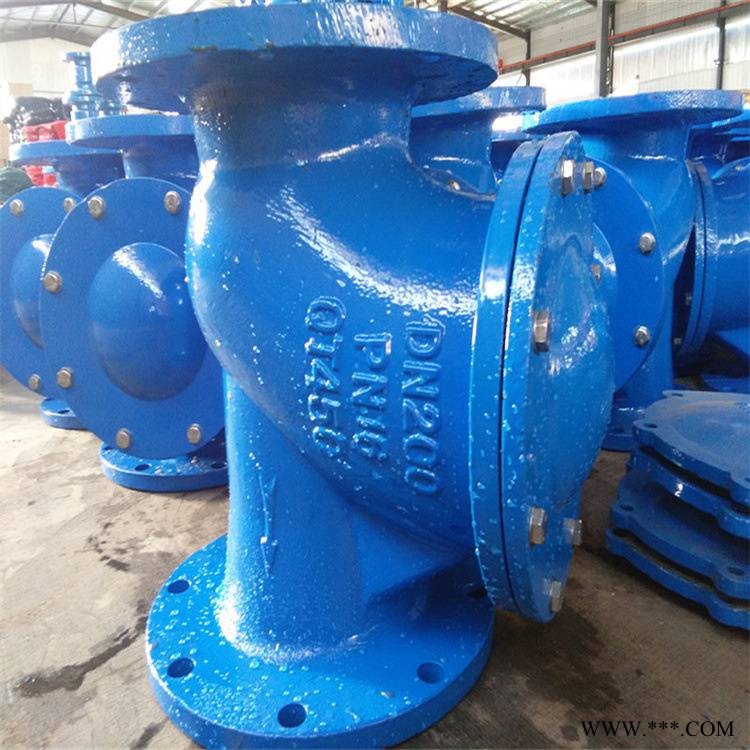

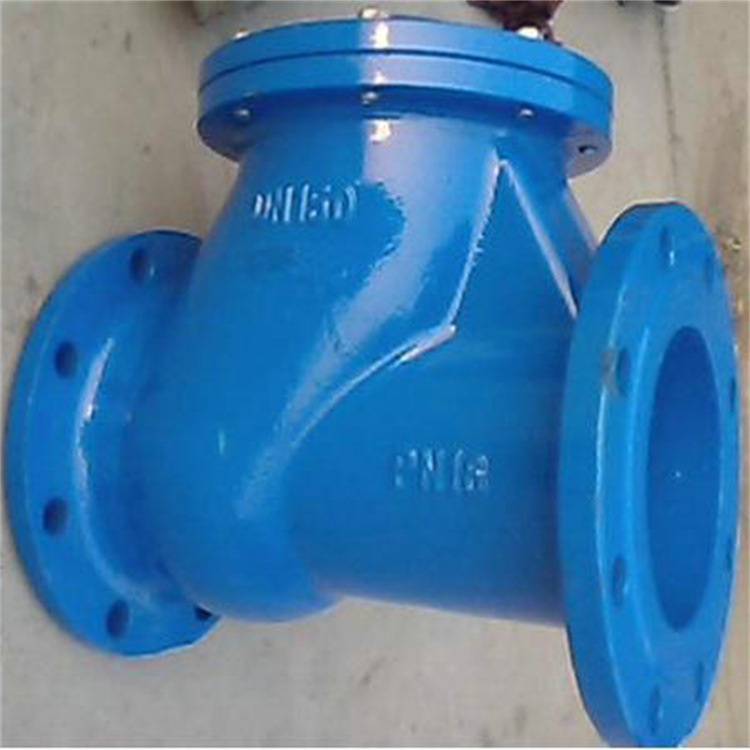

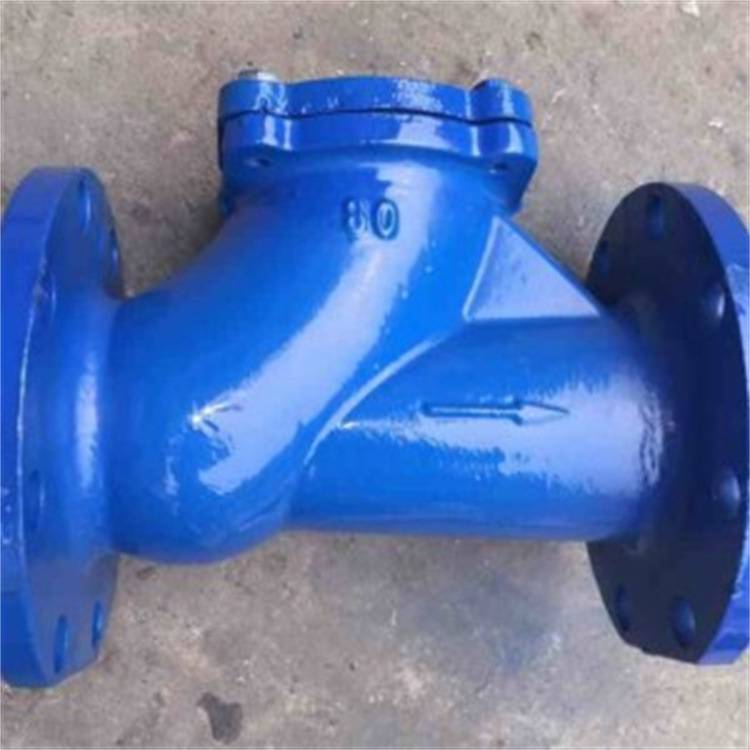

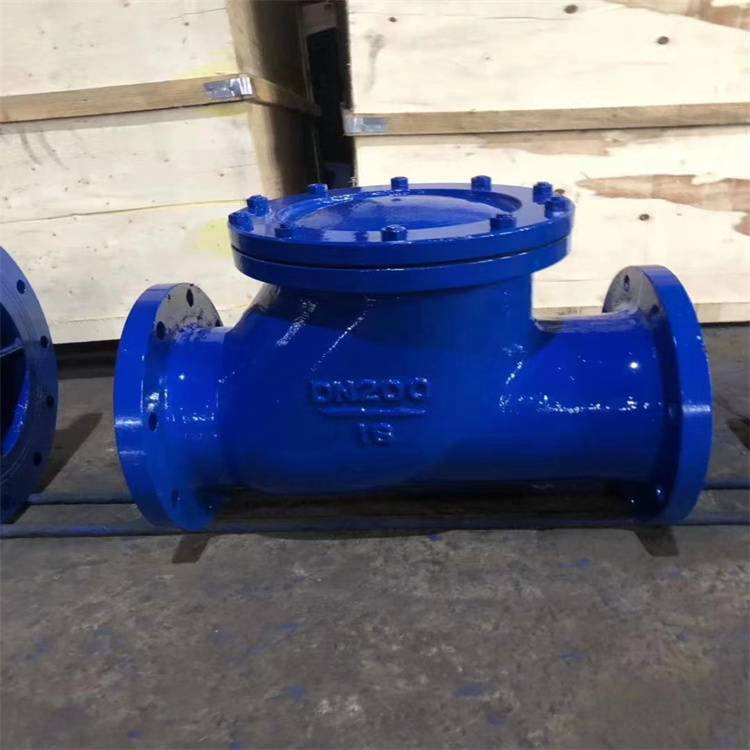

HQ41X-16C滑道式球形止回阀产品用途：
HQ41X-16C滑道式球形止回阀用橡胶滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声市关闭，不产生水锤。
阀体采用全水流通道，流量大，阻力小，水损失比旋启式小50%，在水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0-80℃。可安装于水泵出水口处，以防止倒流及水锤对泵损害。
HQ41X滑道滚球式球形止回阀主要技术参数：
公称压力：1.0～1.6MPa
公称通经：50～350mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
HQ41X滑道滚球式球形止回阀主要标准：
公称压力 阀门压力试验 阀门结构长度 阀门标志 工作温度 适用介质
1.0～2.5 GB/T13927-92 GB/T1221-89 GB/T1220-89 ≤80℃ 水、油及非腐蚀性液体
HQ41X滑道滚球式球形止回阀主要零部件：
零件名称 材质
阀体、阀盖 球铁、铸钢
球架、档板 球铁、铸钢
球体 碳钢包橡胶HQ41X滑道滚球式球形止回阀外形尺寸表：
公称通径
DN（mm） 50 65 80 100 125 150 200 250 300 350
H（mm） 203 230 260 292 330 356 495 650 698 787
L（mm） 185 205 260 300 350 400 500 615 698 800
