H71W-16P DN25弹簧式对夹止回阀 整体不锈钢SS304/316

价格:￥2000.00/个
品牌:GHBF
起订:1个
供应:100个

立即购买

产品特性 :	H71W-16P	品牌 :	GHBF
型号 :	H71W-16P DN25	连接形式 :	法兰
主体材料 :	碳钢	公称通径 :	20-200
3C阀门类别 :	工业	适用介质 :	水
密封形式 :	硬密封型	标准 :	国标
外形 :	大型	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	阀体
用途 :	调节	压力环境 :	常压
工作温度 :	常温	类型(通道位置) :	二通式

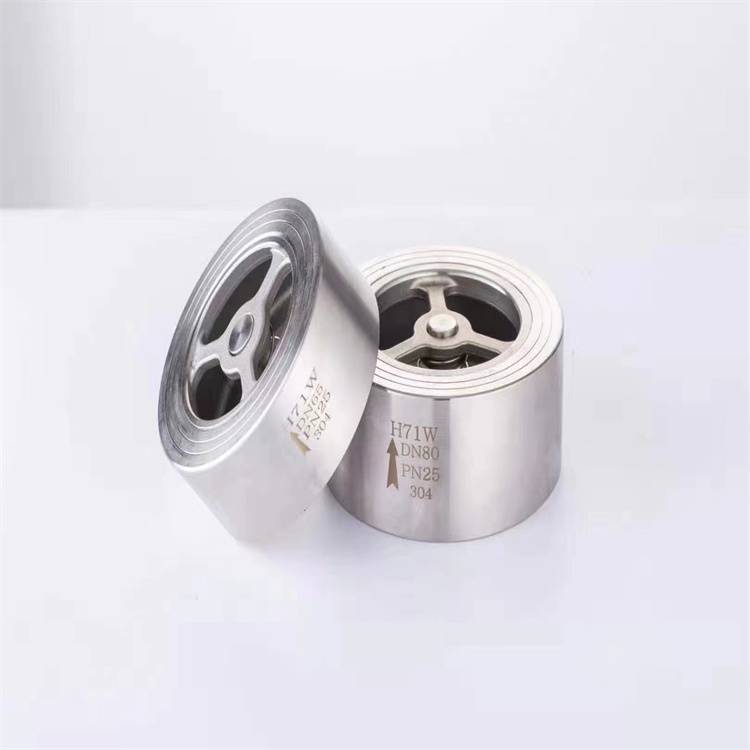

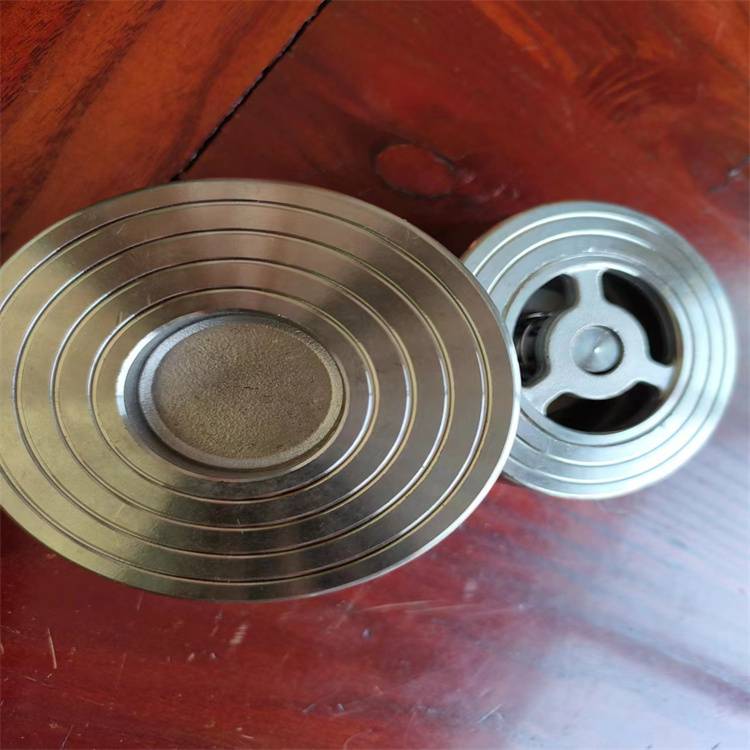

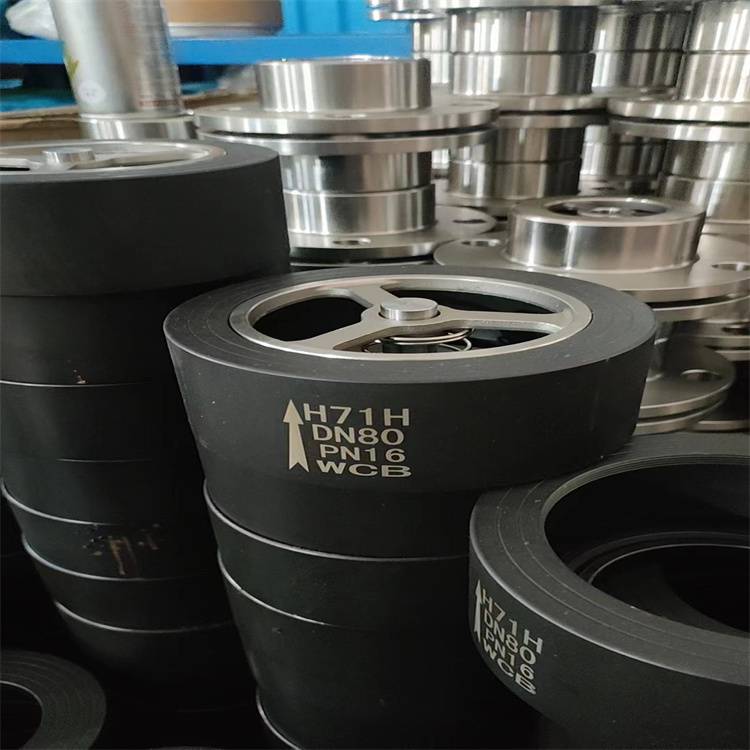

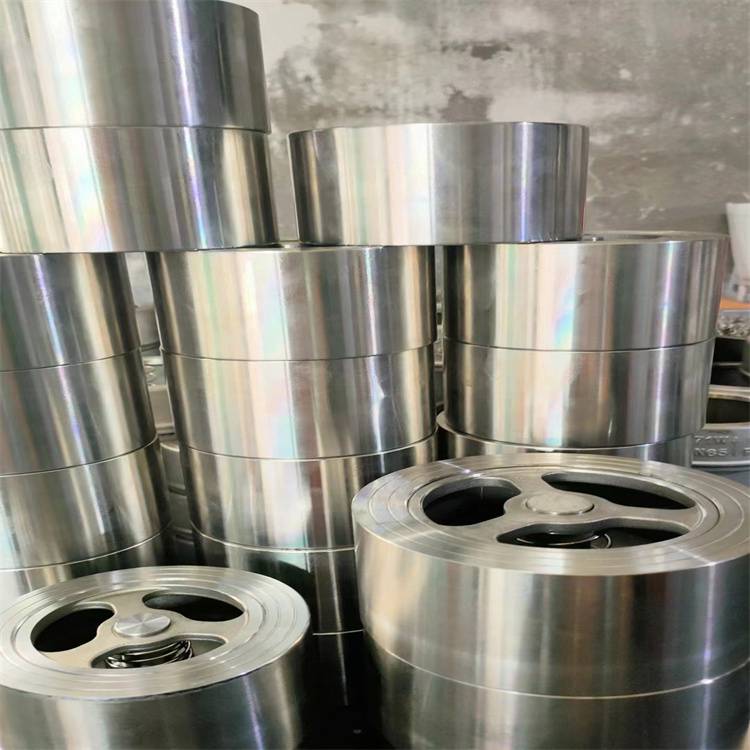

【产品名称：对夹升降式止回阀】

【产品型号：H71W-16P】

 H71H对夹升降式止回阀适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～1200mm、PNS1/2～48"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。

【产品介绍】：
 H71H对夹升降式止回阀采用短型结构尺寸和单阀瓣，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损。

【工作原理】：
    H71H对夹升降式止回阀阀瓣沿着中心定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，适合于安装空间受限制的场合采用。

【产品特点】：
1、阀瓣关闭快速，水锤压力小。
2、具有结构短、体积小、质量轻。
3、流道通畅，流体阻力小；动作灵敏，密封性能好。
4、因速闭作用，可防止介质倒流，消除水锤作用强。
5、安装方便，可在水平、垂直两个方向的管路上安装。

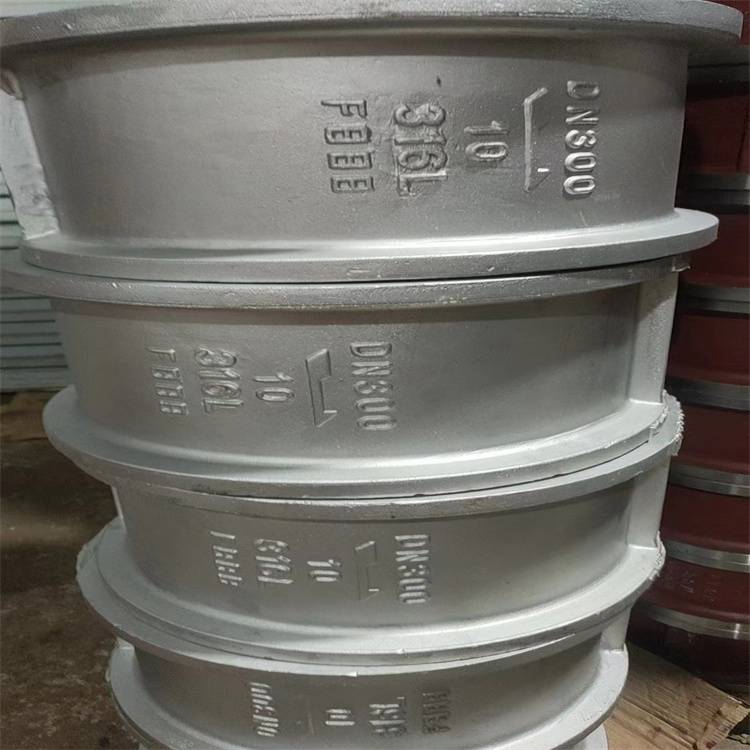

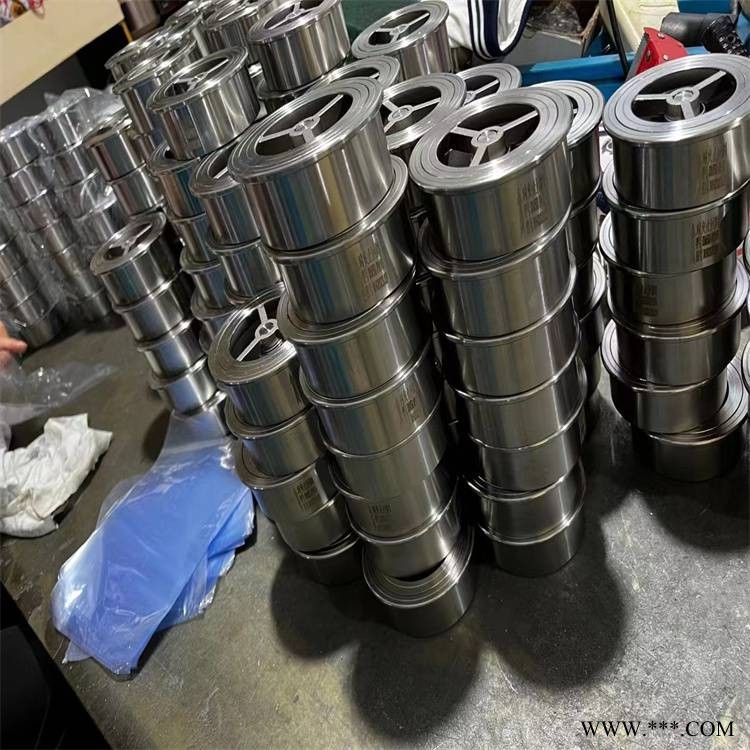

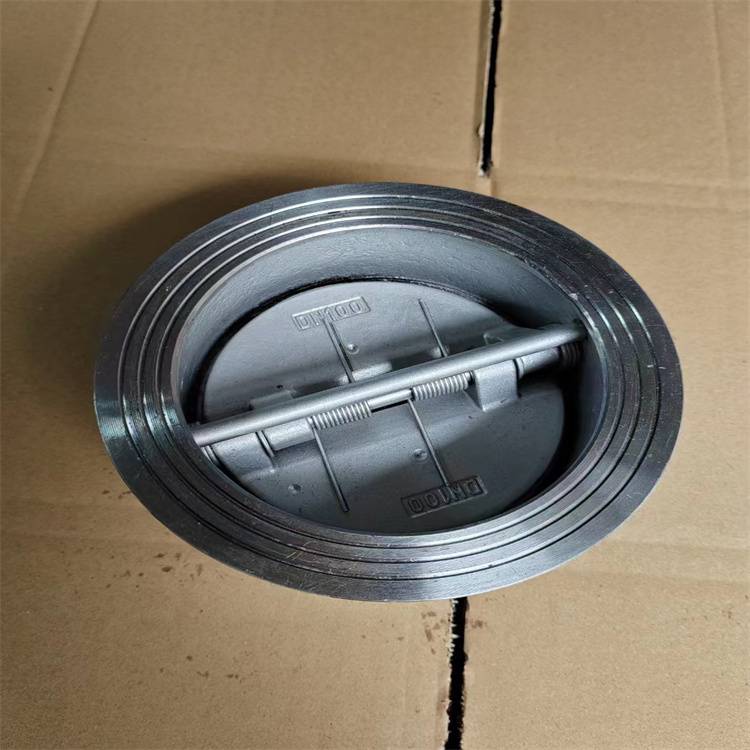

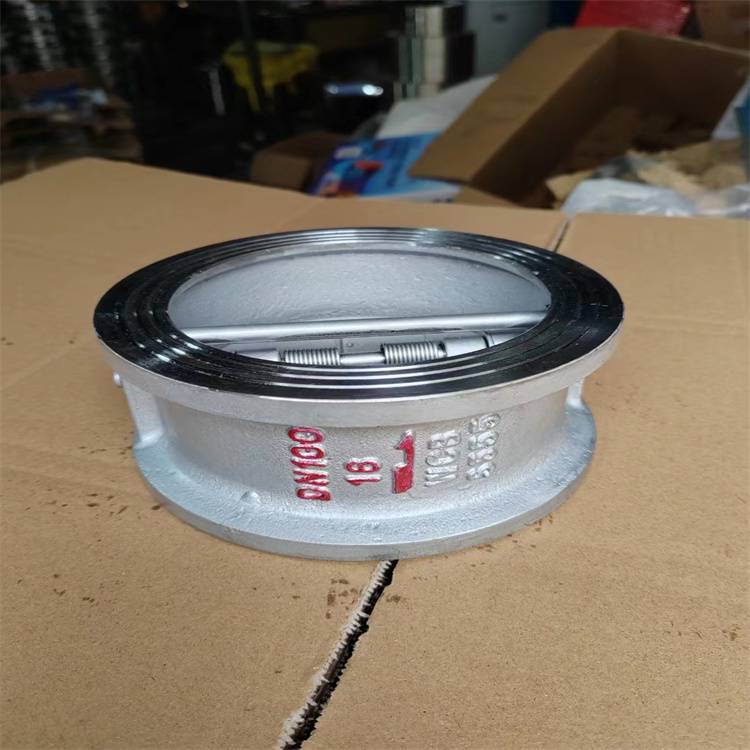

6、阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。

H71对夹升降式止回阀（国标）H71 wafer type lift check valve(GB standard)

公称压力 PN（MPa) Norminal pressure	公称通径 DN(mm) Norminal diameter	尺寸(mm)Dimension	重量（kg) Weight	配管法兰（供参考） Flange(as referenced)
L	D	D3	D2	螺栓孔中 心圆直径D1 Diameter of the bolt	螺栓数量 Quantity of the bolt	螺栓直径d Diameter of the bolt	螺栓长度L1 Length of the bolt
4.0	15	16	52	15	44	0.12	65	4	M12	80
20	19	62	19	52	0.24	75	4	M12	90
25	22	72	24	60	0.34	85	4	M12	90
32	28	83	31	72	0.53	100	4	M16	110
40	31.5	93	39	74	0.80	110	4	M16	115
50	40	109	48	98	1.2	125	4	M16	125
65	46	129	63	117	2.2	145	8	M16	135
80	50	144	78	128	3.1	160	8	M16	145
100	60	168	98	/	9	190	8	M20	160
125	90	196	123	/	14	220	8	M24	205
150	106	224	148	/	18	250	8	M24	225
200	140	291	198	/	28	320	12	M27	275
250	160	353	248	/	42	385	12	M30	295
6.4	15	25	62	15	/	0.5	75	4	M12	100
20	31.5	73	19	/	0.7	90	4	M16	115
25	35.5	83	24	/	1.0	100	4	M16	130
32	40	89	31	/	1.3	110	4	M20	140
40	45	104	39	/	2.0	125	4	M20	150
50	56	114	48	/	3.2	135	4	M20	160
65	63	138	63	/	4.5	160	8	M20	170
80	71	148	78	/	5	170	8	M20	180
100	80	174	98	/	7	200	8	M24	200
125	110	211	123	/	13	240	8	M27	245
150	125	248	148	/	22	280	8	M30	270
200	160	310	198	/	40	345	8	M33	325
250	180	362	248	/	60	400	8	M33	350
10.0	15	25	62	15	/	0.6	75	4	M12	100
20	31.5	73	19	/	1.0	90	4	M16	115
25	35.5	83	24	/	1.3	100	4	M16	130
32	40	89	31	/	1.6	110	4	M20	140
40	45	104	39	/	2.5	125	4	M20	150
50	56	120	48	/	3.8	145	4	M24	172
65	63	144	63	/	6	170	8	M24	185
80	71	154	78	/	7	180	8	M24	195
100	80	181	98	/	10	210	8	M27	220
125	110	218	123	/	18	250	8	M30	265
150	125	258	148	/	30	290	12	M30	285
200	160	324	198	/	56	360	12	M33	345
250	180	392	248	/	70	430	12	M36	365

  H71对夹式降式止回阀（美标）H71 wafer type lift check valve(ANSI standard)

压力级 Pressure rating	口径DN	尺寸（mm)Dimension	重量 (kg） Weight	配管法兰（供参考）Flange(as referenced)
NPS	DN	L	D	D3	D2	螺栓孔中 心圆直径D1 Diameter of the bolt	螺栓数量 Quantity of the bolt	螺栓直径d Diameter　of the bolt	螺栓长度L1 Length of the bolt
in	mm
Class150	1/2	15	16	46	15	44	0.12	60.5	4	1/2	M14	90
3/4	20	19	56	19	52	0.24	70	4	1/2	M14	100
/	25	22	65	24	60	0.34	79.5	4	1/2	M14	110
1 1/4	32	28	74	31	72	0.53	89	4	1/2	M14	120
1 1/2	40	31.5	84	39	74	0.80	98.5	4	1/2	M14	130
2	50	40	103	48	98	1.2	120.5	4	5/8	M16	145
2 1/2	65	46	122	63	117	2.2	139.5	4	5/8	M16	160
3	80	50	135	78	128	3.1	152.5	4	5/8	M16	170
4	100	60	173	98	-	5.8	190.5	8	5/8	M16	180
5	125	90	195	123	-	12	216.0	8	3/4	M20	210
6	150	106	220	148	-	17	241.5	8	3/4	M20	230
8	200	140	277	198	-	29	298.5	8	3/4	M20	270
10	250	160	337	248	-	35	362.0	12	7/8	M24	290
Class300	1/2	15	25	52	15	-	0.3	66.5	4	1/2	M14	100
3/4	20	31.5	65	19	-	0.46	82.5	4	5/8	M16	110
/	25	35.5	72	24	-	0.6	8
