品牌:GHBF
起订:1个
供应:100个
| 产品特性 : | DSJ41H-16C | 品牌 : | GHBF |
| 型号 : | DSJ41H-16C DN15 | 连接形式 : | 法兰 |
| 主体材料 : | 碳钢 | 公称通径 : | 15-400 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

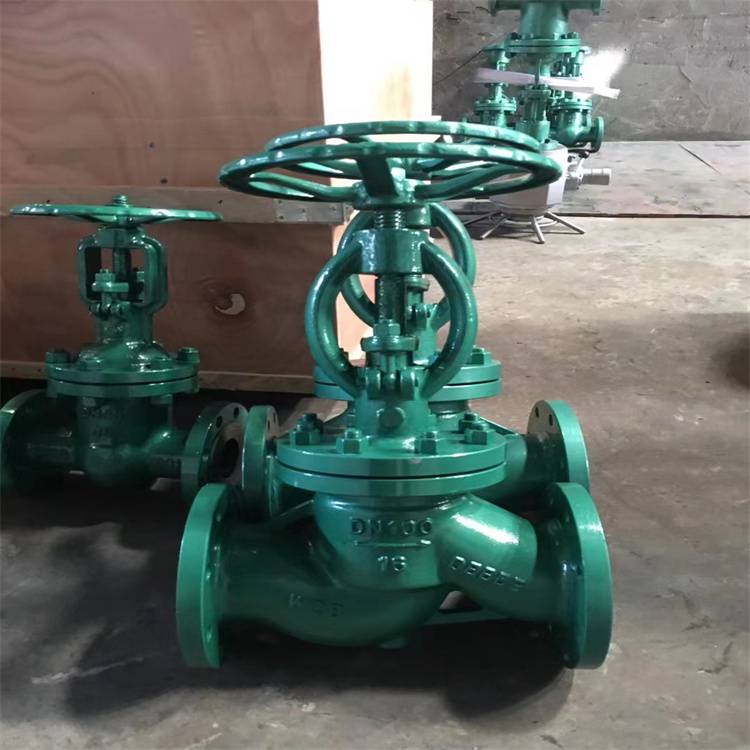

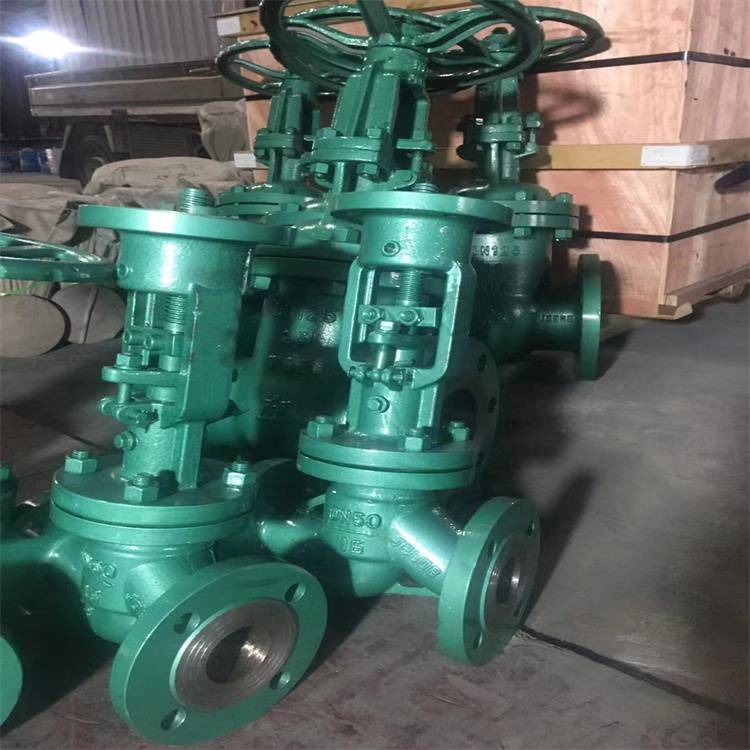

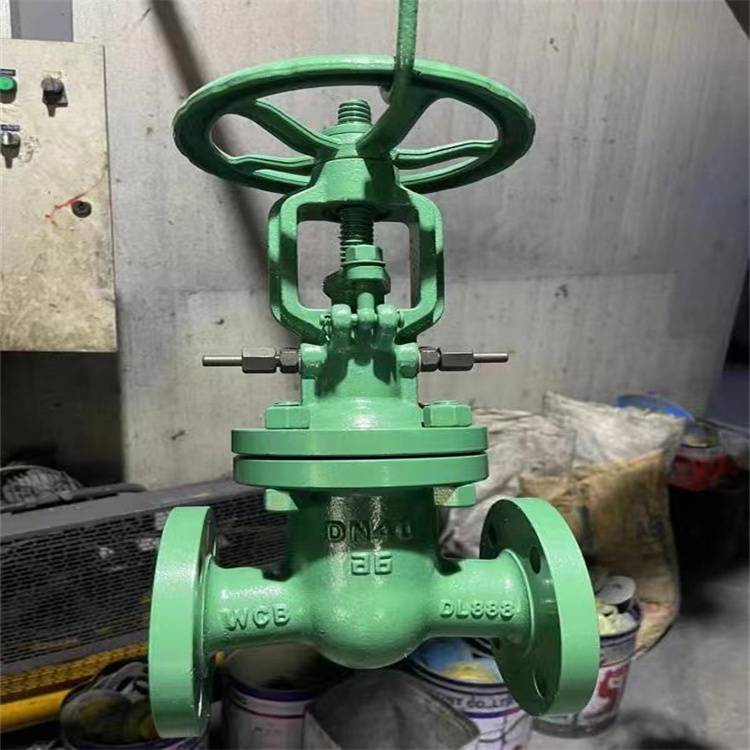

DSJ41H水封截止阀主要用途：
DSJ41H水封截止阀的选材考究，符合国内外相关标准，密封副配对***合理，提高了密封性能，使用寿命长。水封截止阀的填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系统大气隔离，***良好的气密性，属环保产品，阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和***性。水封截止阀的倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠。填料更换可在不停机情况下进行，方便快捷不影响系统运行。产品按***GB/T12235设计制造，结构新颖 ，造型美观。连接端有法兰和焊接，可根据用户不同要求配接，结构紧凑，操作灵活，检修方便。水封截止阀适用于公称压力PN2.5～4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。
水封截止阀应用规范：
设计与制造标准 |
GB/T12235 |
|
连接端尺寸 |
结构长度 |
GB/T12221 |
焊端尺寸 |
GB/T12224 |
|
法兰尺寸 |
JB/T79 |
|
检验与试验 |
JB/T9092 |
|
材 料 |
碳钢 |
ASME A105 ASME A216 |
水封截止阀主要零件材料及主要用途：
阀体 |
阀盖 |
阀瓣 |
阀座 |
阀杆 |
填料 |
适用介质 |
适用温度 |
(≤℃) |
|||||||
WCB |
25+D507MO |
25+D507 |
2Cr13 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
A105 |
2Crl3+Stellite12 |
2Crl3+Stellite6 |
2Cr13 |
柔性石墨 |
水、油品、蒸汽 |
450 |
水封截止阀主要外型尺寸、连接尺寸：
PN16法兰连接尺寸 单位：mm
公称通径DN |
结构长度 |
法兰外径 |
螺栓孔中心圆 |
密封面直径 |
法兰厚度 |
密封面台阶高 |
螺栓孔数与孔径 |
L |
D |
D1 |
D2 |
b |
f |
n-￠d |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-14 |
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-14 |
32 |
180 |
135 |
100 |
78 |
16 |
2 |
4-18 |
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-18 |
50 |
230 |
160 |
125 |
100 |
16 |
3 |
4-18 |
65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-18 |
80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-18 |
100 |
350 |
215 |
180 |
155 |
20 |
3 |
8-18 |
125 |
400 |
245 |
210 |
185 |
22 |
3 |
8-18 |
150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-23 |
200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-23 |
250 |
730 |
405 |
355 |
320 |
30 |
3 |
12-25 |
300 |
850 |
460 |
410 |
375 |
30 |
4 |
12-25 |
