品牌:GHBF
起订:1个
供应:100个
| 产品特性 : | 300X-16C | 品牌 : | GHBF |
| 型号 : | 300X-16C DN300 | 连接形式 : | 法兰 |
| 主体材料 : | 碳钢 | 公称通径 : | 20-200 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

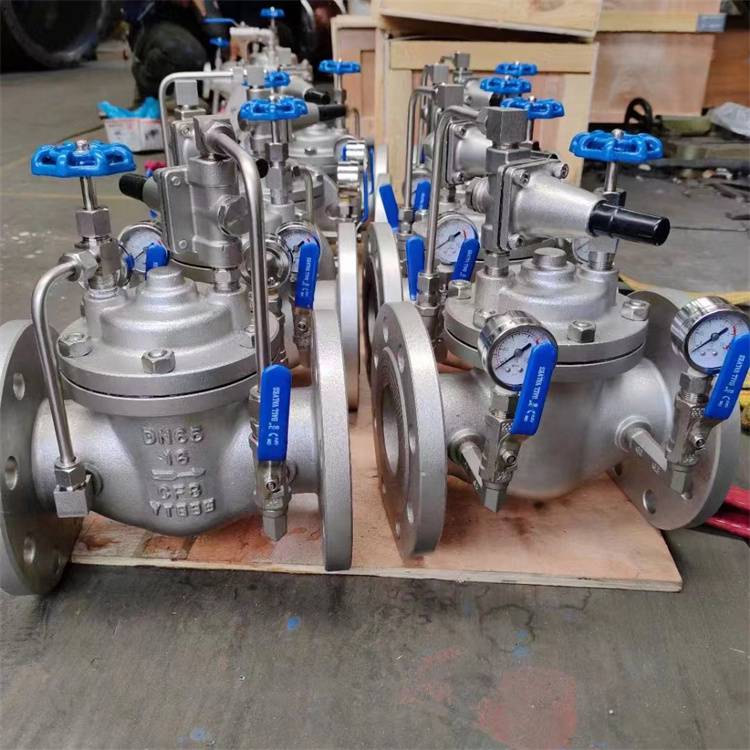

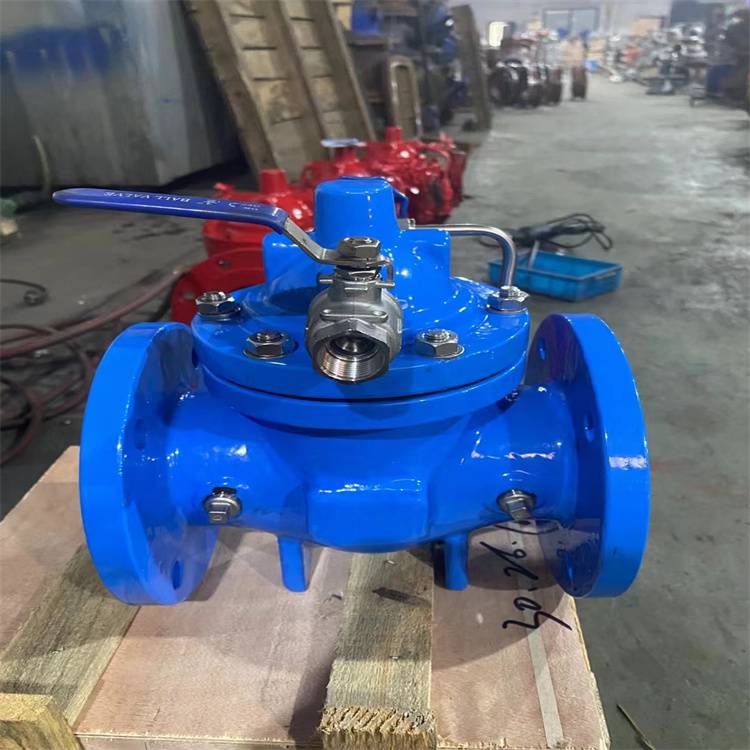

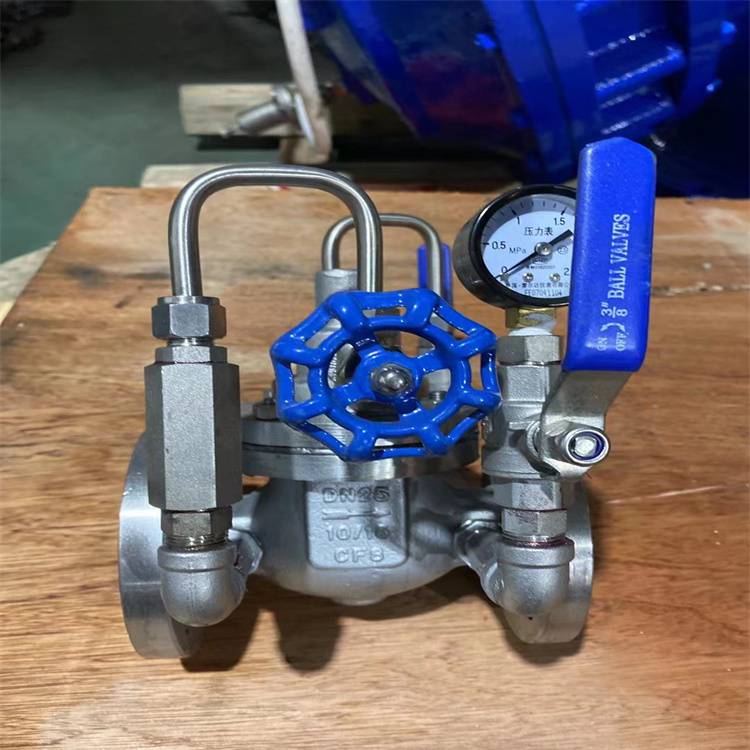

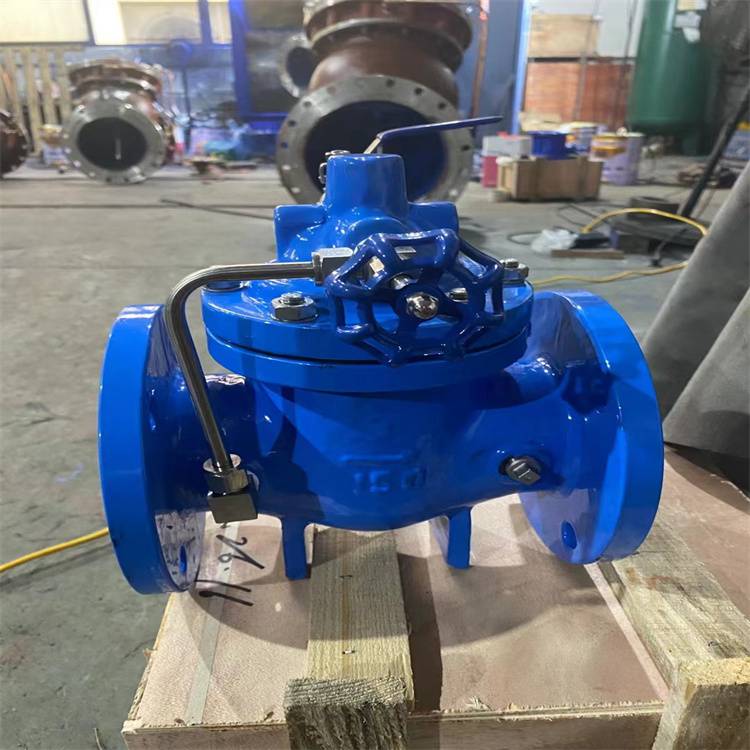

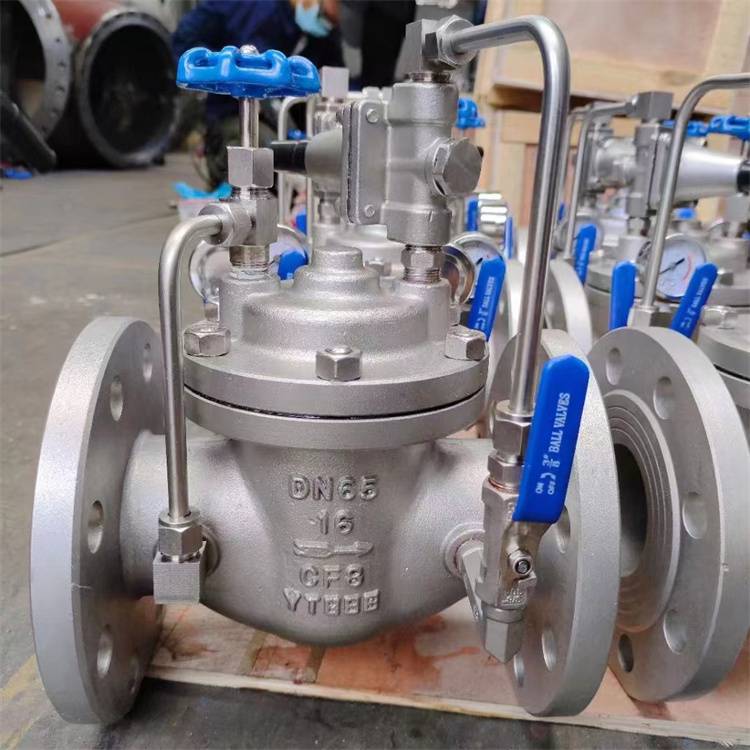

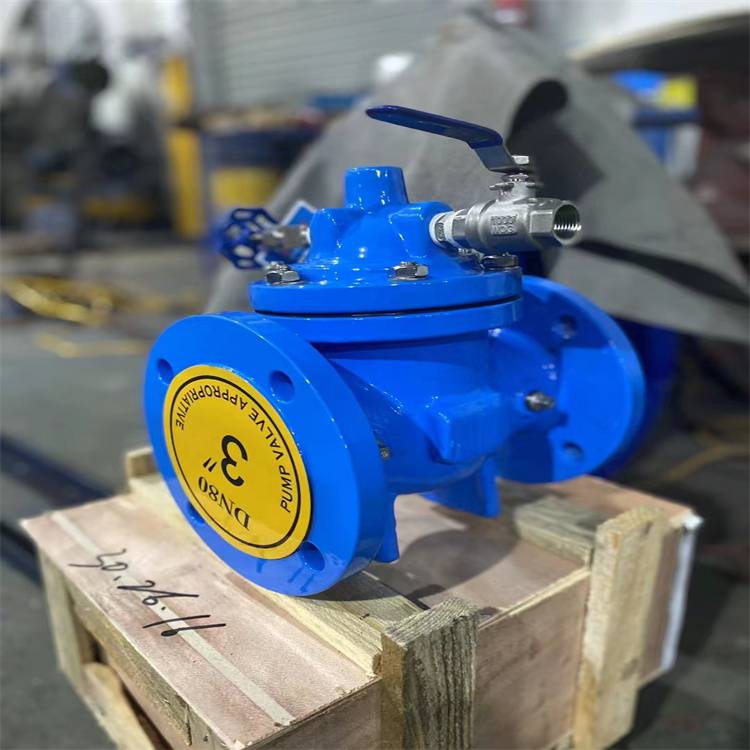

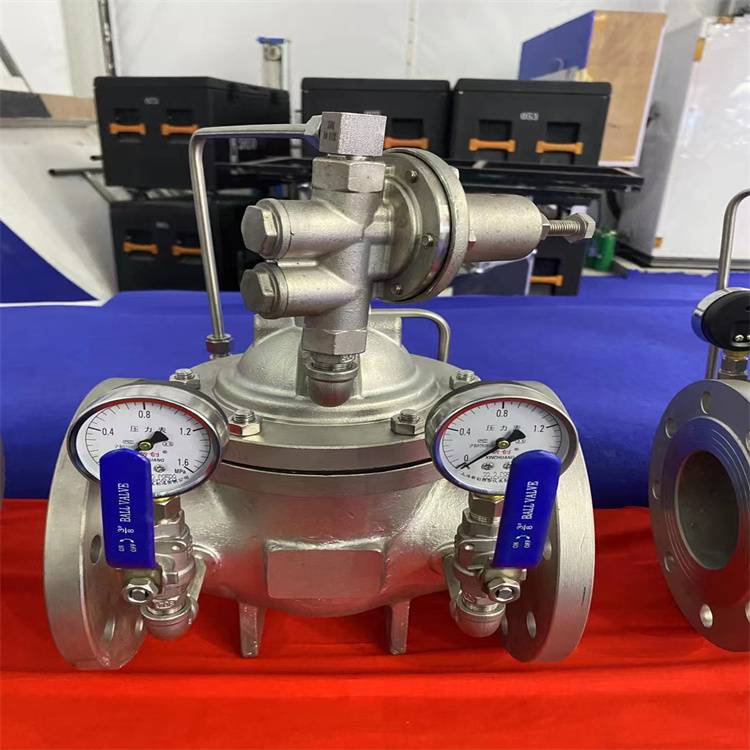

300X型缓闭止回阀由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到***的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。当缓闭止回阀从进口端给水时，水通过微形过滤器、针型阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针型阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀
300X缓闭止回阀利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。
300X缓闭止回阀***用于高层建筑、生活区等供水管网系统及城市供水工程。
300X缓闭消声止回阀针对高层、***层建筑设计，300X缓闭消声止回阀是用于解决高层建筑生活用水、消防用水系统中，要求流量大、灵敏度高、流阻较小、止回密封效果好、要求不产生水锤的场合。该产品具有设计合理，使用寿命长等优点。
性能特点:
1、结构新颖合理、合理运用液压原理控制论
2、工作平稳可靠、流量大
3、阀瓣快开慢闭、无水锤冲击(关闭时间可调1
4、止回密封效果好、使用寿命时间长
5、安装维修方便
水利控制阀安装要求:
1、在300X缓闭消声止回阀前必须安装过滤器。
2、安装时应注意阀体箭头标注方向。为方便维护保养，应在300X缓闭消声止回阀周围留一定空间。
3、应在能够***维修300X缓闭消声止回阀时切断水源的位置安装相应通径的截止阀。
安装和调节
1. 主阀***的安装方式是水平安装在管线上，阀盖朝上，其它安装方式也可以达到使用功能
2. 安装前要***清除管道内的杂物，安装是要注意主阀体外水流标示箭头，遵循方向安装
3. 主阀前要装一只闸阀和一只过滤器，主阀后也要装一只闸阀，以便于维修
4. 通水前必须***中洗管道
5. 试水时，要慢慢开启主阀前的闸阀，慢慢增加压力，同时注意主阀体外的控制管路是否漏水
6. 主阀上的微型过滤器要主期清洗针型阀和球阀配合调节，可得到***的开启和关闭速度
一、300X缓闭式止回阀 结构特点和用处
300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到***的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。
本系列阀门产品***用于高层建筑、生活区等供水管网系统及城市供水工程。
二、300X缓闭式止回阀 工作原理
当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
三、300X缓闭式止回阀 主要技术参数
公称压(Mpa)壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
四、300X缓闭式止回阀 主要零件材料
零件名称零件材料
| 阀体 阀盖 | WCB |
| 阀座 阀盘 | 铜合金 |
| 密封圈 O型圈 | 丁腈橡胶 |
| 阀杆 | 2Cr13 |
| 弹簧 | 50CrVA |
| 针型阀 | 铜合金 |
| 球阀 | 铜合金 |
| 浮球阀 | 铜合金 |
| 微型过滤器 | 不锈钢 |
五、300X缓闭式止回阀 连接尺寸
DNLAA1HH1FD mmD1 mmD2 mmn-ΦdmmmmmmmmmmmmPN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5
| 20 | 180 | 282 | 200 | 172 | 106 | 116 | 105 | 105 | 105 | 75 | 75 | 75 | 58 | 58 | 56 | 4-13.5 | 4-13.5 | 4-14 |
| 25 | 180 | 282 | 200 | 172 | 106 | 116 | 115 | 115 | 115 | 85 | 85 | 85 | 68 | 68 | 65 | 4-13.5 | 4-13.5 | 4-14 |
| 32 | 180 | 282 | 200 | 172 | 106 | 116 | 140 | 140 | 140 | 100 | 100 | 100 | 78 | 78 | 76 | 4-17.5 | 4-17.5 | 4-18 |
| 40 | 240 | 320 | 210 | 265 | 210 | 170 | 150 | 150 | 150 | 110 | 110 | 110 | 88 | 88 | 84 | 4-17.5 | 4-17.5 | 4-18 |
| 50 | 240 | 320 | 210 | 265 | 210 | 170 | 165 | 165 | 165 | 125 | 125 | 125 | 102 | 102 | 99 | 4-17.5 | 4-17.5 | 4-18 |
| 65 | 250 | 330 | 215 | 310 | 215 | 180 | 185 | 185 | 185 | 145 | 145 | 145 | 122 | 122 | 118 | 4-17.5 | 4-17.5 | 8-18 |
| 80 | 285 | 350 | 220 | 350 | 245 | 210 | 200 | 200 | 200 | 160 | 160 | 160 | 133 | 133 | 132 | 8-17.5 | 8-17.5 | 8-18 |
| 100 | 360 | 410 | 230 | 460 | 305 | 275 | 220 | 220 | 235 | 180 | 180 | 190 | 158 | 158 | 156 | 8-17.5 | 8-17.5 | 8-22 |
| 125 | 400 | 420 | 245 | 520 | 365 | 310 | 250 | 250 | 270 | 210 | 210 | 220 | 184 | 184 | 184 | 8-17.5 | 8-17.5 | 8-26 |
| 150 | 455 | 430 | 260 | 570 | 415 | 355 | 285 | 285 | 300 | 240 | 240 | 250 | 212 | 212 | 211 | 8-22 | 8-22 | 8-26 |
| 200 | 585 | 440 | 280 | 695 | 510 | 460 | 340 | 340 | 360 | 295 | 295 | 310 | 268 | 268 | 274 | 8-22 | 12-22 | 12-26 |
| 250 | 650 | 450 | 300 | 780 | 560 | 500 | 395 | 405 | 425 | 350 | 355 | 370 | 320 | 320 | 330 | 12-22 | 12-26 | 12-30 |
| 300 | 800 | 460 | 320 | 902 | 658 | 580 | 445 | 460 | 485 | 400 | 410 | 430 | 370 | 370 | 389 | 12-22 | 12-26 | 16-30 |
| 350 | 860 | 470 | 340 | 1025 | 696 | 640 | 505 | 520 | 555 | 460 | 470 | 490 | 430 | 430 | 448 | 16-22 | 16-26 | 16-33 |
| 400 | 960 | 480 | 360 | 1080 | 735 | 715 | 565 | 580 | 620 | 515 | 525 | 550 | 482 | 482 | 503 | 16-26 | 16-30 | 16-36 |
| 450 | 1075 | 530 | 395 | 1030 | 610 | 780 | 615 | 640 | 670 | 565 | 585 | 600 | 532 | 550 | 548 | 20-26 | 20-30 | 20-36 |
| 500 | 1075 | 580 | 420 | 1135 | 665 | 830 | 670 | 715 | 730 | 620 | 650 | 660 | 585 | 585 | 609 | 20-26 | 20-33 | 20-36 |
| 600 | 1230 | 600 | 445 | 1270 | 725 | 920 | 780 | 840 | 845 | 725 | 770 | 770 | 685 | 685 | 720 | 20-30 | 20-36 | 20-39 |
| 700 | 1650 | 730 | 495 | 1460 | 865 | 980 | 895 | 910 | 960 | 840 | 840 | 875 | 800 | 800 | 820 | 24-30 | 24-36 | 24-42 |
| 800 | 1750 | 830 | 530 | 1640 | 925 | 1050 | 1015 | 1025 | 1085 | 950 | 950 | 990 | 905 | 905 | 928 | 24-33 | 24-39 | 24-48 |
