品牌:盛联机械
起订:1台
供应:10台
| 加工定制 : | 是 | 品牌 : | 盛联机械 |
| 型号 : | Y41 | 额定排量 : | 25ml/r |
| 额定压力 : | 31.5 | 油箱容量 : | 10 |
| 重量 : | 1500 | 柱数 : | 单柱 |
| 规格 : | Y41 10T-----200T |
单臂液压机技术参数：
YQ41单臂式液压机 | ||||||||||
项目 | 2.5T | 6.3T | 20t | 40t | 63t | 100t | ||||
维修用 | 工业用 | 维修用 | 工业用 | 维修用 | 工业用 | 工业用 | ||||
液体压力Mpa | 8 | 12.5 | 18 | 18 | 23 | 23 | 30 | 30 | 25 | 31.5 |
行 程mm | 125 | 200 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
喉 深mm | 105 | 170 | 200 | 200 | 200 | 200 | 260 | 260 | 260 | 260 |
开口高度mm | 210 | 320 | 500 | 500 | 550 | 550 | 600 | 600 | 600 | 600 |
工作台有效面积mm | 320*200 | 360*320 | 400*500 | 400*500 | 400*500 | 400*500 | 450*600 | 450*600 | 450*600 | 500*700 |
上工作台面积mm |
| 160*160 |
| 320*320 |
| 380*380 |
| 380*380 | 380*380 |
|
下行速度mm/s | 45 | 40 | 12 | 21 | 6.5 | 34 | 12 | 30 | 53 | 7.5 |
回程速度mm/s | 90 | 80 | 19 | 32 | 9.5 | 47 | 16 | 40 | 42 | 10 |
电机功率KW | 1.5 | 3 | 2.2 | 4 | 3 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
净 重 | 320kg | 500kg | 860kg | 900kg | 1100kg | 1200kg | 1700kg | 1800kg | 1800 kg | 2200kg |
注：工业用单臂液压机含上活动工作台、上下工作台有T型槽，方便固定模具.有速度快、效率高、导向好、保压、定压、定程功能 | ||||||||||
性能介绍：

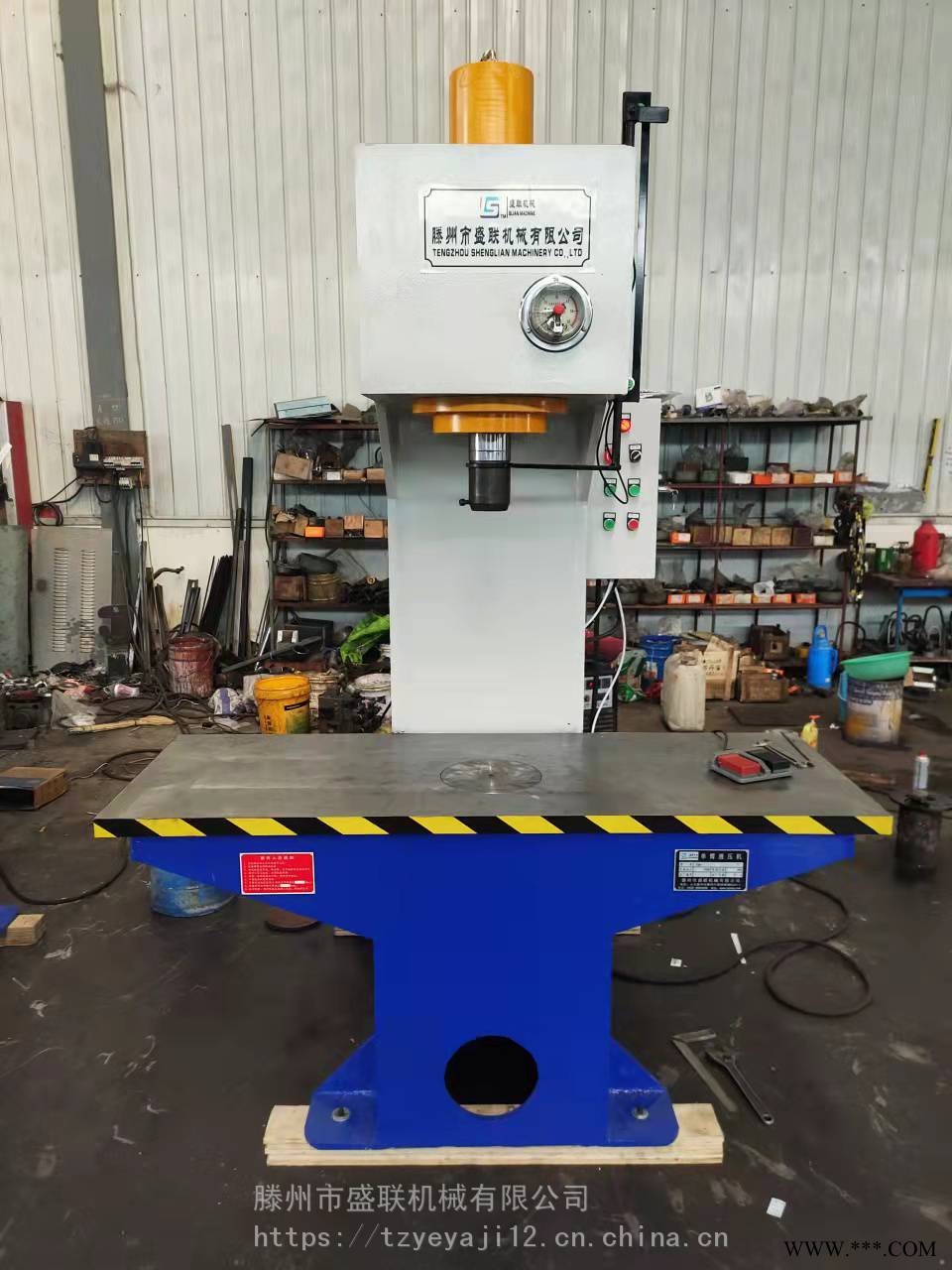

1、本单柱液压机主体为C型结构，由机身、主缸、电机等组成。机身由上横梁、滑块、工作台、立柱、调节螺母及锁紧螺母等组成。依靠机身为骨架，滑块与主缸活塞杆联接，依靠机身导轨向上下运动。机身、工作台均为钢板焊接结构，焊后时效处理，以有效消除内应力。
2、本机主缸采用活塞式结构形式，缸体和活塞杆采用45#锻钢制造，活塞杆表面进行中频淬火后再镀硬铬，表面硬度达到HRC45～55，主缸密封件采用进口材料，密封可靠且使用寿命长。
4、滑块的位置通过光栅尺来确定的，可任意调整。
5、立柱导向采用高精密的导轨
6、主要适用于金属制品拉深、成型及压制等工艺，亦可用于粉末冶金制品的压制，轴类零件的校正，套类零件的压装以及金属制品的整形、切边等工艺。大吨位、大台面及特殊要求者可定做。
