品牌:丁菲泵业 SHANGHAI DFIN PUMP CO.,LTD. D
起订:1台
供应:1250台
| 品牌 : | 丁菲泵业 SHANGHAI DFIN PUMP CO.,LTD. D | 型号 : | 防爆自吸油泵 |
| 材质 : | 铸铁 | 性能 : | 不阻塞 |
| 用途 : | 自吸油泵 | 扬程 : | 10-60 |
| 订货号 : | 铜叶轮自吸油泵 | 货号 : | 防爆油泵 |
| 驱动方式 : | 电动 | 输送介质 : | 污水泵、杂质泵 |
| 泵轴位置 : | 边立式 | 叶轮结构 : | 敞开式叶轮 |
| 叶轮吸入方式 : | 单吸式 | 流量 : | 10-5000 |
| 叶轮数目 : | 1 | 汽蚀余量 : | 标准 |
| 吸入口径 : | 25-600 | 排出口径 : | 25-600 |
| 结构原理 : | 喷射泵 | 级数 : | 单级 |
| 重量 : | 50 | 电压 : | 380 |
| 功率 : | 0.75-250 | 规格 : | 齐全 |
| 是否跨境货源 : | 否 | 产品名称 : | 自吸油泵 |
| 别名 : | 防爆铜叶轮油泵 |

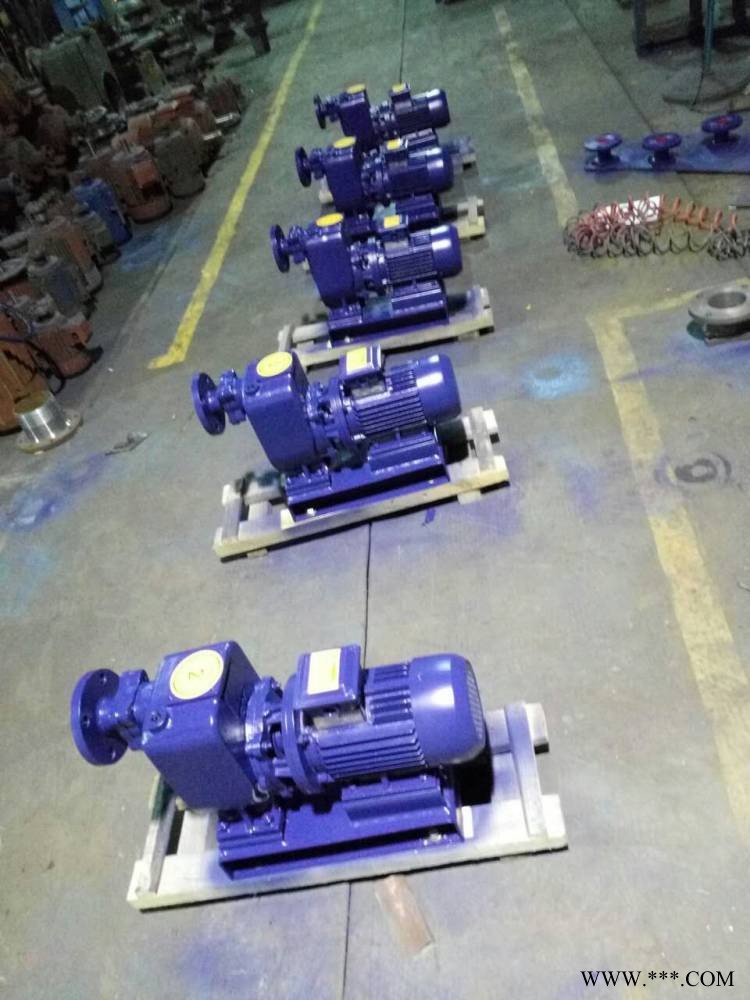

80CYZ-A-20自吸式离心泵 防爆离心泵 铜叶轮油泵概述：
80CYZ-A-20自吸式离心泵 防爆离心泵 铜叶轮油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的zui新泵类产品，该自吸泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、 、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如输送化工液体可改用耐腐蚀机械密封。
型号意义：
特点：
1.该泵属自吸式油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
2.是选用优质材料精作而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀因此简化了管路系统，又改善了劳动条件。
工作原理：
CYZ-A自吸式离心油泵均采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸人室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进人气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸人的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸人管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投人正常作业。因为该自吸泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安装底阀，使用在油轮上时具有良好的扫舱功能。
在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃，可在冷却室处通过任意一只冷却液管接头，注人冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。
使用注意事项
1、在油泵与电动机直联传动时，应注意泵轴与电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。
2、泵联轴器必须用螺母紧固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。
3、为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干磨擦，必须使泵的进口高于泵轴中心线。
4、吸人管路的安装应注意：
A．吸人口的安装高度尽量不超过5米，在条件许可时，吸人口的安装高度应尽可能地低于油库zui低储油面，并尽量缩短吸人管的长度，少装弯头，这样有利于缩短自吸时间，提高扫舱功能。
B．吸人管路中的阀门、法兰等应严防漏气或渗漏液体，即吸人管路不允许有漏气现象存在。
C．应防止泵体内吸人固体等杂物，为此吸人管路上应设置过滤器。过滤器的有效过流面积应为吸人管截面的2-3倍，过滤器应定期检查。
D．吸人管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。
5、油泵在安装时，应使泵及管路的静电接地电阻达到其规定要求。
6、安装时应严格检查泵壳及管路中有无石块，铁砂等杂物。
7、校正泵联轴器及电机动联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8、在机组实际运转3-4小时后，作zui后检查，如无不良现象，则认为安装已妥，在试运转中应检查轴承的温度，轴承体的温度不宜超过70℃。
9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为移l2的胶管或塑料管之用，其螺纹尺寸为M12×1.75。
10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。
性能参数
| 型号 | 功率 | 转速 | 口径 | 流量 | 扬程 |
| kw | r/min | mm | m 3 /h | m | |
| 25CYZ-A-20 | 1.1 | 2900 | 25 | 3.2 | 20 |
| 25CYZ-A-20 | 1.5 | 2900 | 25 | 3.2 | 32 |
| 32CYZ-A-20 | 3 | 2900 | 32 | 3.2 | 20 |
| 40CYZ-A-20 | 1.5 | 2900 | 40 | 6.3 | 20 |
| 40CYZ-A-32 | 2.2 | 2900 | 40 | 6.3 | 32 |
| 40CYZ-A-40 | 4 | 2900 | 40 | 10 | 40 |
| 40CYZ-A-50 | 4 | 2900 | 40 | 6.3 | 50 |
| 50CYZ-A-12 | 1.5 | 2900 | 50 | 12.5 | 12 |
| 50CYZ-A-20 | 2.2 | 2900 | 50 | 15 | 20 |
| 50CYZ-A-30 | 3 | 2900 | 50 | 12.5 | 30 |
| 50CYZ-A-35 | 4 | 2900 | 50 | 12.5 | 35 |
| 50CYZ-A-40 | 4 | 2900 | 50 | 10 | 40 |
| 50CYZ-A-50 | 5.5 | 2900 | 50 | 12.5 | 50 |
| 50CYZ-A-60 | 7.5 | 2900 | 50 | 12.5 | 60 |
| 50CYZ-A-75 | 11 | 2900 | 50 | 15 | 75 |
| 65CYZ-A-15 | 3 | 2900 | 65 | 30 | 15 |
| 65CYZ-A-32 | 5.5 | 2900 | 65 | 25 | 32 |
| 65CYZ-A-50 | 7.5 | 2900 | 65 | 25 | 50 |
| 65CYZ-A-70 | 15 | 2900 | 65 | 25 | 70 |
| 80CYZ-A-13 | 3 | 2900 | 80 | 35 | 13 |
| 80CYZ-A-17 | 4 | 2900 | 80 | 43 | 17 |
| 80CYZ-A-22 | 5.5 | 2900 | 80 | 40 | 22 |
| 80CYZ-A-25 | 7.5 | 2900 | 80 | 50 | 25 |
| 80CYZ-A-32 | 7.5 | 2900 | 80 | 50 | 32 |
| 80CYZ-A-40 | 11 | 2900 | 80 | 50 | 40 |
| 80CYZ-A-55 | 18.5 | 2900 | 80 | 60 | 55 |
| 80CYZ-A-70 | 22 | 2900 | 80 | 60 | 70 |
| 100CYZ-A-20 | 7.5 | 2900 | 100 | 80 | 20 |
| 100CYZ-A-25 | 11 | 2900 | 100 | 100 | 25 |
| 100CYZ-A-32 | 15 | 2900 | 100 | 100 | 32 |
| 100CYZ-A-40 | 18.5 | 2900 | 100 | 100 | 40 |
| 100CYZ-A-50 | 22 | 2900 | 100 | 100 | 50 |
| 100CYZ-A-65 | 30 | 2900 | 100 | 100 | 65 |
| 100CYZ-A-75 | 30 | 2900 | 100 | 100 | 75 |
| 150CYZ-A-20 | 18.5 | 1450 | 150 | 180 | 20 |
| 150CYZ-A-30 | 30 | 1450 | 150 | 170 | 30 |
| 150CYZ-A-45 | 37 | 2900 | 150 | 160 | 45 |
| 150CYZ-A-55 | 45 | 2900 | 150 | 160 | 80 |
| 150CYZ-A-65 | 55 | 2900 | 150 | 170 | 65 |
| 150CYZ-A-80 | 55 | 2900 | 150 | 160 | 80 |
| 200CYZ-A-32 | 90 | 1450 | 200 | 400 | 32 |
| 250CYZ-A-50 | 90 | 1450 | 250 | 400 | 50 |
| 300CYZ-A-50 | 110 | 1450 | 300 | 500 | 50 |
丁菲泵业：专业成就未来，品质铸就辉煌！
