品牌:宇轩
起订:1台
供应:111台
| 类型 : | 三辊卷板机 | 品牌 : | 宇轩 |
| 型号 : | 卷板机 | 产品类型 : | 全新 |
| 是否库存 : | 是 | 售后服务 : | 技术指导 |
| 主电机功率 : | 5.5 | 外形尺寸 : | 3300x1100x1100 |
| 卷板 厚度 : | 8 | 卷板 宽度 : | 5000 |
| 卷板速度 : | 100 | 下辊直径 : | 170 |
| 满载卷制 小直径 : | 200 | 动力类型 : | 液压 |
| 控制形式 : | 人工 | 布局形式 : | 卧式 |
| 作用对象材质 : | 金属 | 适用行业 : | 通用 |

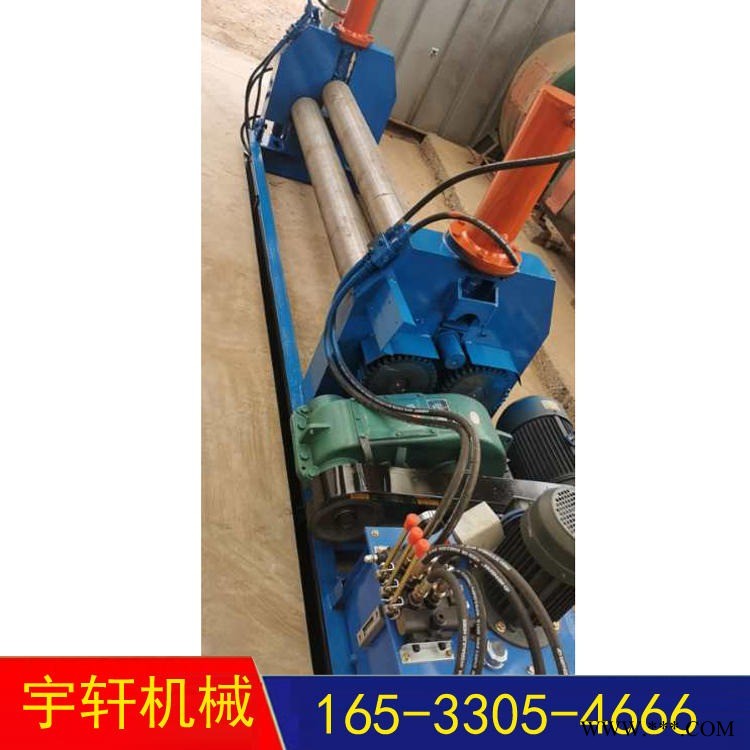

全自动卷板机 锥体卷板机 宇轩 三辊卷板机厂家
【温馨提示】产品相关型号过多，网站中标识的价格以及参数仅作参考，具体价格以来电咨询为准，欢迎新老客户来公司考察面谈！！
【卷板机】是对板料进行连续点弯曲的塑形机床，普通对称式三辊卷板机在卷板时，一般的板料两端都会留一定宽度的死边，这样在卷制成筒后，预弯功能就是要把死边处理掉，合为圆筒。卷板机卷出的工件两头多有直边还需要焊接起来再进行卷板费时间又降低了工作效率。
性能特点：
该机结构型式为三辊对称式，上辊在两下辊 对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。上辊可分离取料电动升降起辊。可安装靠轮卷制锥体、角铁、槽钢等异异型钢材。
机器的主要结构和特点
该机结构为机械对称三辊卷板机，上辊在两下辊 对称位置作垂直升降运动，通过丝杆、丝母、蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。该机型的缺点是板材端部需借助其他设备进行预弯。
注：W11-25×2500以上大规格采用液压倒头卸料，可按客户要求，定做指定规格机型。
该设备主要由上辊装置，下辊装置、主传动系统、平衡装置、底盘等部分组成。
◆上辊装置：上辊装置包括上辊、上辊轴承座及滑动轴承等。上辊为卷板机的主要部件，上辊呈鼓形,用于补偿上辊受力变形挠度。上辊用45#钢制成.
◆下辊装置：下辊装置包括两下辊、下辊墙板，滑动轴承，蜗杆传动机构等。下辊装置为卷制板材提供正反扭矩。通过主传动输出齿轮和下辊输入齿轮，传动扭矩。下辊用45#钢制成。下辊滑动轴承选用SF-1自润滑复合材料。
◆主传动系统：主传动系统由主电机、减速机、输出齿轮等组成。系统可正反转，提供工作动力，通过主减速机、输出齿轮、下辊齿轮传递扭矩至下辊，使下辊转动，依靠摩擦力带动板材进给，完成卷制工作。
◆平衡装置：平衡装置由两根拉杆和平衡梁组成。平衡装置在翻倒侧架翻倒后，压住上辊的尾部，保持上辊的平衡。
◆底盘：由槽钢与钢板焊接而成，用于安装各部件
