品牌:永兴
起订:1台
供应:100台
立即购买
| 产品特性 : | 简单快捷 | 加工定制 : | 是 |
| 品牌 : | 永兴 | 型号 : | YXWG-38 |
| 外形尺寸 : | 960 | 重量 : | 200kg |
| 订货号 : | 01 | 货号 : | 02 |
| 种类 : | 弯管机 | 别名 : | 折弯机 |
| 用途 : | 弯管工程 | 电动机功率 : | 2.2-4 |
| 规格 : | 5 | 是否跨境货源 : | 否 |

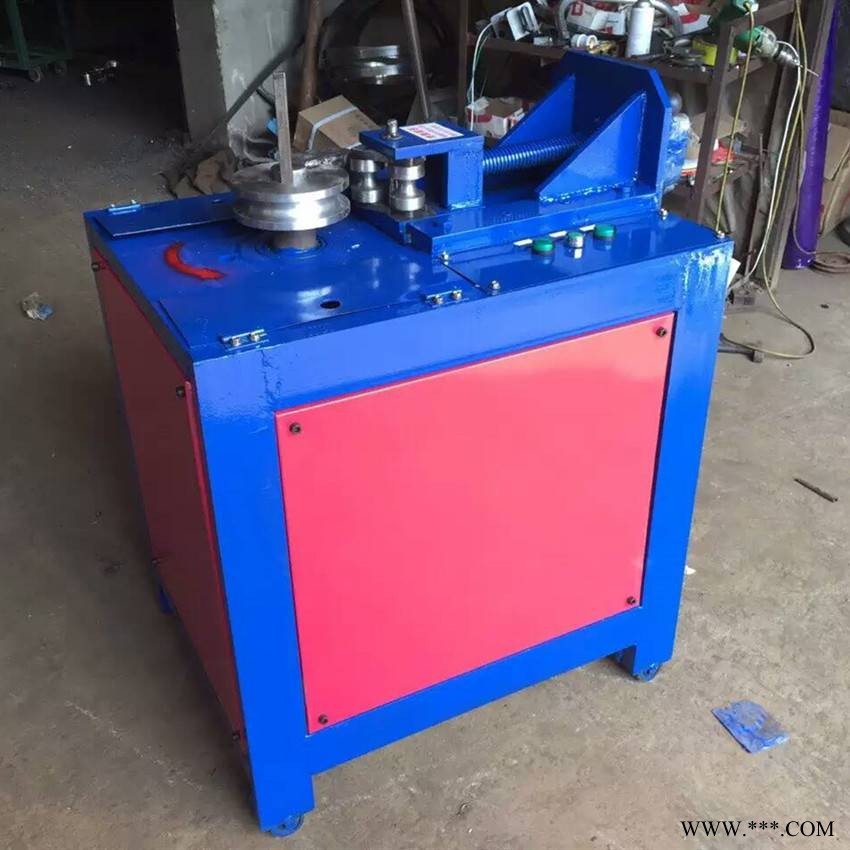

平台弯管机体积小、拆卸模具方便、操作简单、经济实惠。
该机按大弯曲能力有3种，分别有38/51/76/型号等。
大弯曲壁厚3mm，弯曲角度30—200度，具有手动、电动自动功能，
手动自动可任意选择，配合不同担具可以加工方管、圆管，扁管等各种管材，操作方便简单，弯曲角度精准，生产效率高，适合批量生产.
数控平台弯管机主要技术参数：
型号 | YX38 | YX51 |
弯曲直径范围 | ≤Φ38钢管(壁厚～2mm) | ≤Φ51钢管(壁厚2-3.5mm) |
弯曲速度 高度 | 10-12r/min | 4-8r/min |
弯曲角度数量 | 9 | 9 |
弯曲大角度 | 200 | 200 |
弯曲小角度 | 30 | 30 |
电机功率 | 2.2kw-6 | 3kw-4 |
电源 | 三相交流380V，50Hz | 三相交流380V，50Hz |
脚踏开关电压 | 直流5V | 直流5V |
主机外形尺寸 | 920*650*850mm | 930*680*850mm |
整机重量 | 210kg | 260kg |
管材的变形程度，取决于相对弯曲半径R/D和相对厚度t/D数值的大小、R/D和t/D值越小，表示变形程度越大。为保证管件成形质量，必须控制变形程度在许可范围内，管材弯曲成形限不仅取决于材料的力学性能和弯曲方法，而且还考虑管件的使用要求。管件的成形限应包含以下几个内容：
1)中性层外侧拉伸变形区内的伸长变形不超过材料塑性允许值而产生破裂；
2)中性层内侧压缩变形区内，受切向压应力作用的薄壁结构部分不致超过失稳而起皱；
3)如果管件有椭圆度的要求时，控制其断面产生畸变；
4)如果管件有承受内压力的强度要求时，控制其壁厚减薄的成形限。
