| 品牌 : | 温州瑞宣阀门 | 型号 : | D71X-10C |
| 结构形式 : | 杠杆式 | 加工定制 : | 否 |
| 材质 : | 碳钢 | 连接形式 : | 对夹 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 换向 |
| 类型(通道位置) : | 直通式 | 口径 : | DN40-DN1000 |
| 公称通径 : | DN40-DN1000 | 订货号 : | ODD71X-10C |
| 货号 : | ODD71X-10C | 3C阀门类别 : | 工业 |
| 是否跨境货源 : | 否 |

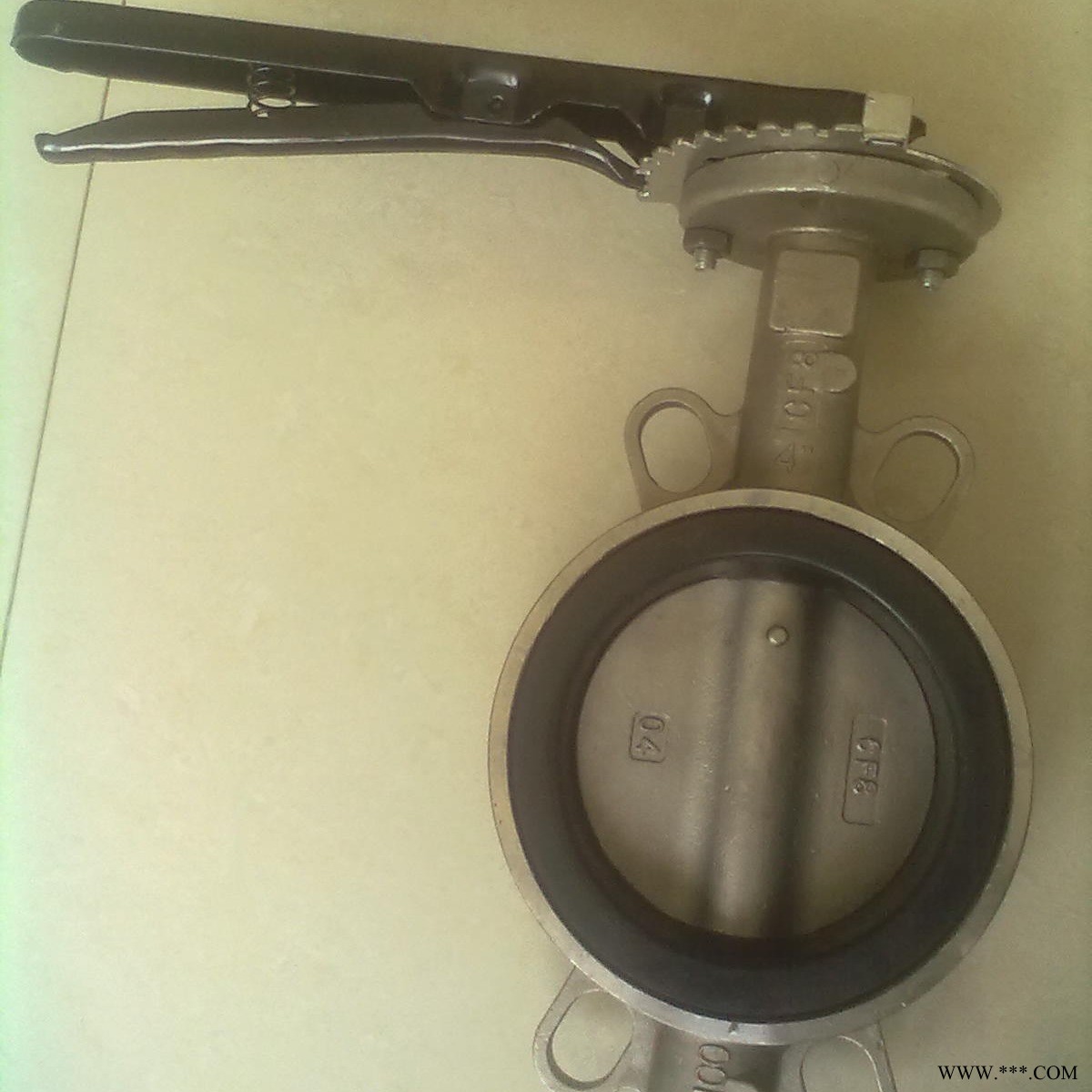

对夹橡胶蝶阀
概述
对夹橡胶蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到效果。
对夹橡胶蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。其主要特点为：
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
对夹橡胶蝶阀密封结构
在生产软密封蝶阀的过程中，不断吸取国内外先进技术和结构特点，为满足广大用户不同工况的需求，本公司所生产软密封蝶阀均采用
1、普通中线型蝶阀，
2、复合阀座中线型蝶阀，
3、包覆蝶板的中线型蝶阀。其密封副结构如下：
